SOLIDWORKS装配体零部件BOM导出【宏】_免费下载

SOLIDWORKS自带有BOM导出功能，满足一般需求是可以的，但是需要对导出的BOM进行二次编辑，用着总觉得差强人意。今天给大家分享一个BOM导出宏，包含检查零部件是否有工程图的功能、计算零部件包络尺寸功能、导入零部件缩略图功能等。

本宏作者：机制082

注：

1、此宏有相对详细的注释，方便大家根据自己需要调整代码。此宏部分代码和代码逻辑来SW论坛！

2、装配体要设置为还原，轻化状态下是不能用的。

3、代码中这些属性需要更改为你自己模板自定义属性对应的属性。

4、如运行无反应，可能是EXCEL版本问题。

5、如果无法打开，从菜单栏的工具——引用，把失败的项改成你的版本的就可以了比如是2018就改成2018.

以下对此宏部分代码和导出的BOM效果进行介绍：

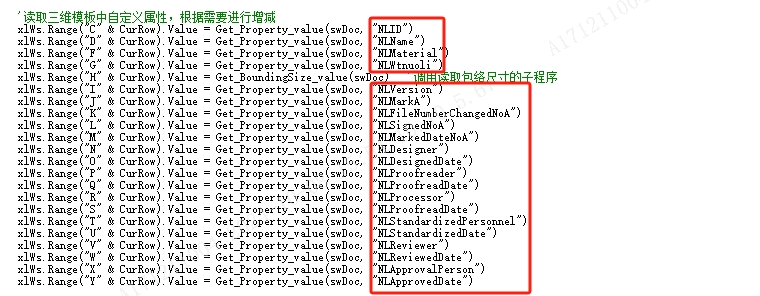

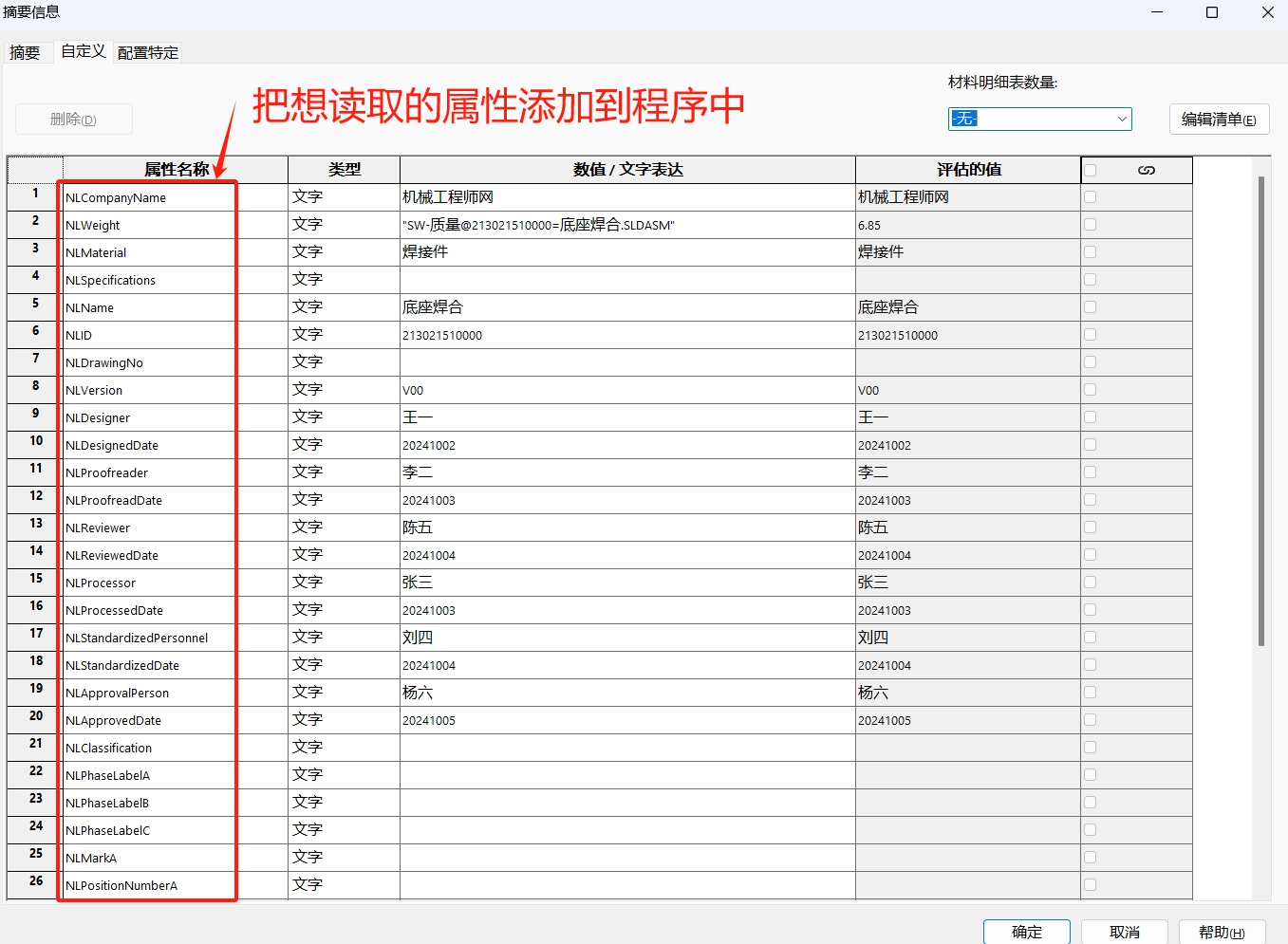

1、调整宏相关代码跟SOLIDWORKS模板属性对应。

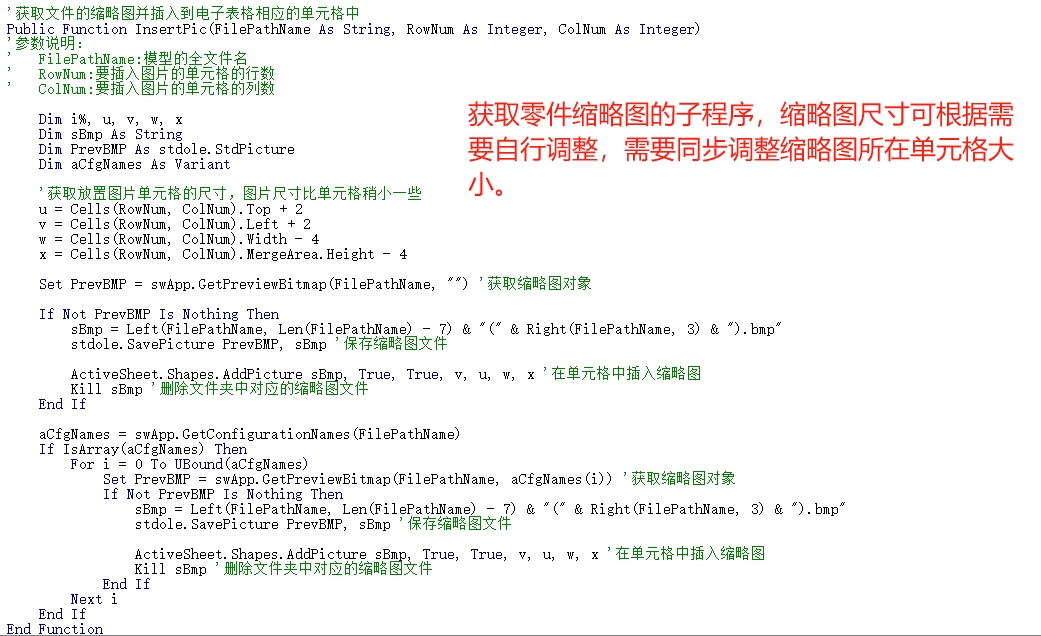

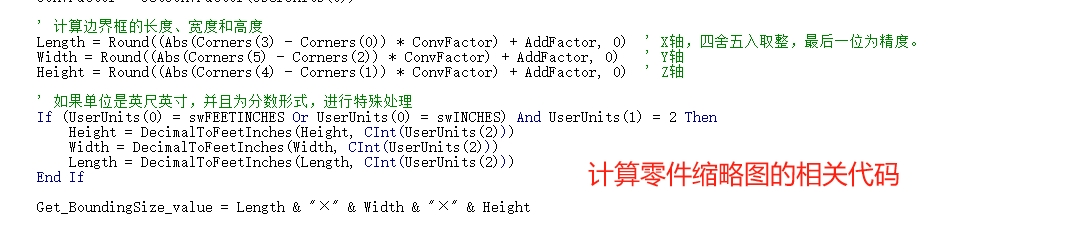

2、BOM清单调用缩略图、包络尺寸的子程序。

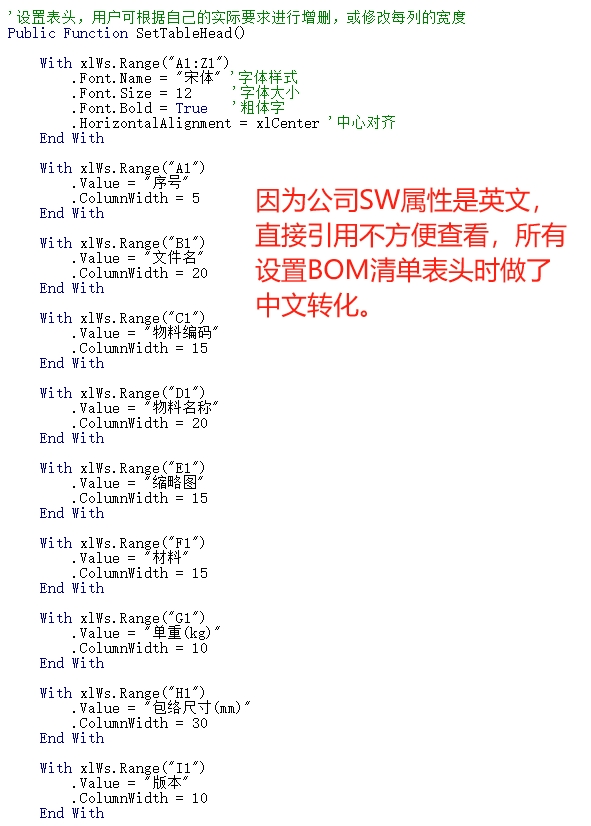

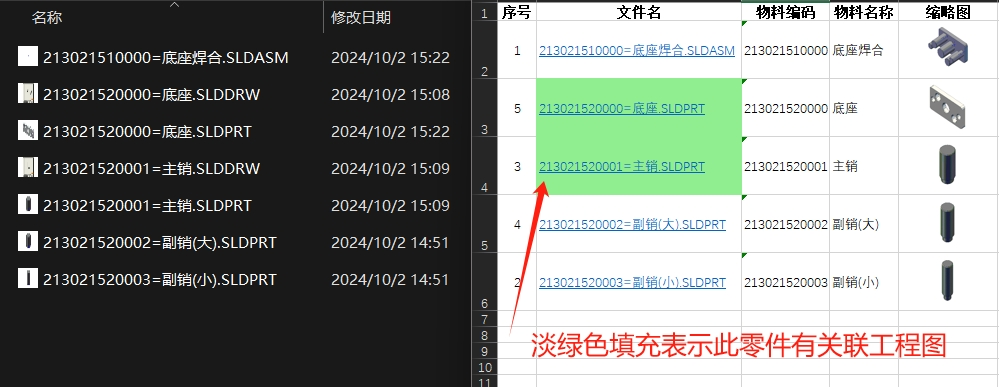

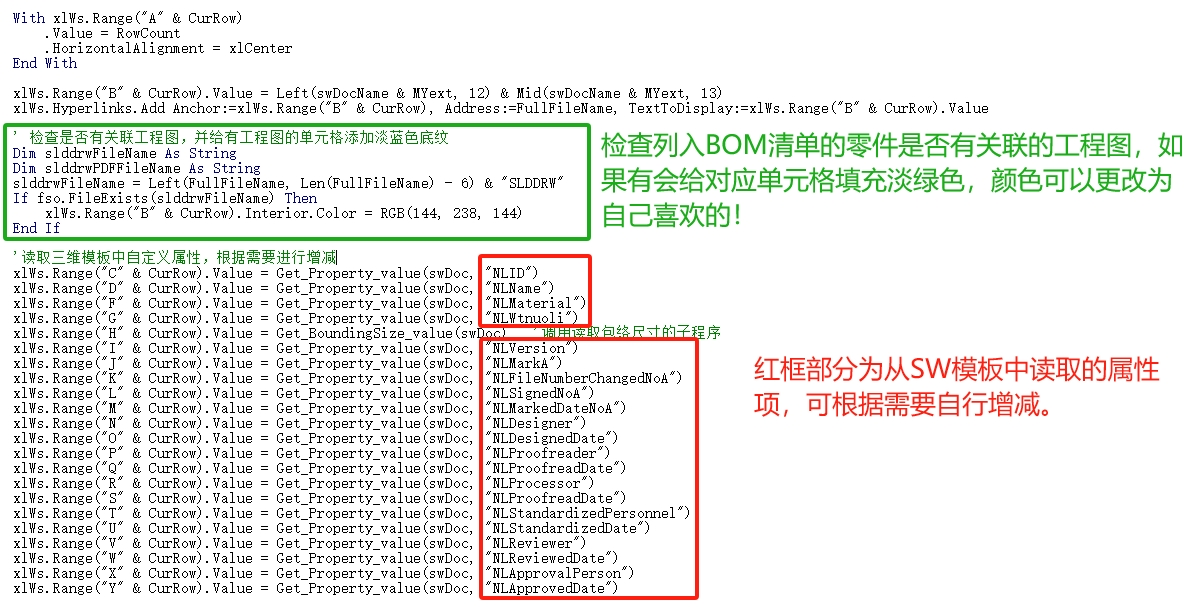

3、BOM清单表头设置的宏代码及检查零部件工程图的效果。

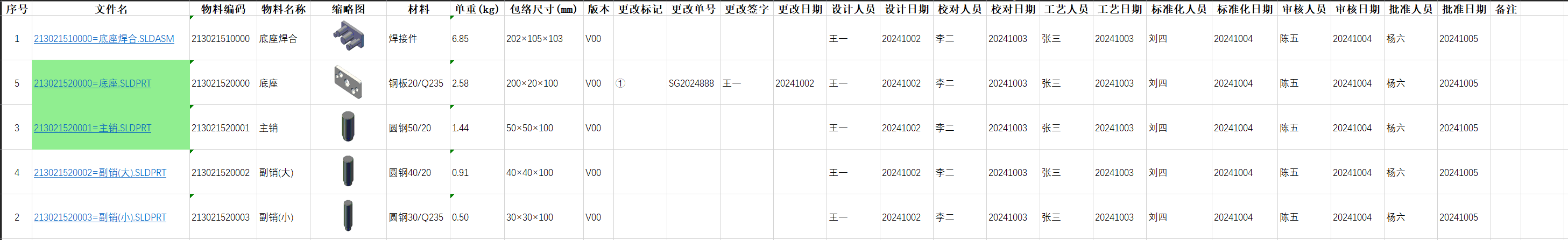

4、BOM导出的效果。

功能：

增加了A列序号排序逻辑

增加自动把零部件由轻化设置为还原状态。

增加了统计零部件数量的功能。（只统计默认配置。）

注：本插件、【宏】来源于网络，该工具为网友上传，具体使用需自行探索，请谨慎下载，最终所有权归原创作者所有，如有问题可联系作者，如有侵权可联系本站删除！
