SOLIDWORKS焊件型材生成【插件】welbworks_属性名称，代号，材料可选。
压缩文件中也有升级版焊件插件，具体看图片，可添加桌面图标，也可在SW中打开。
Weldworks 帮助

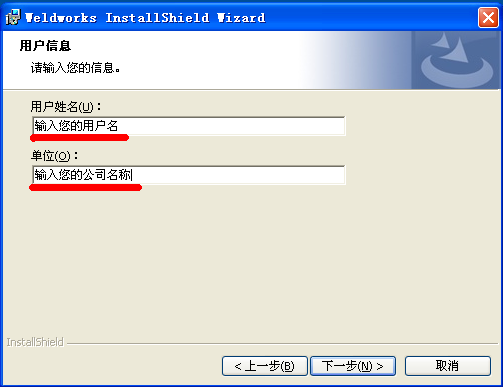

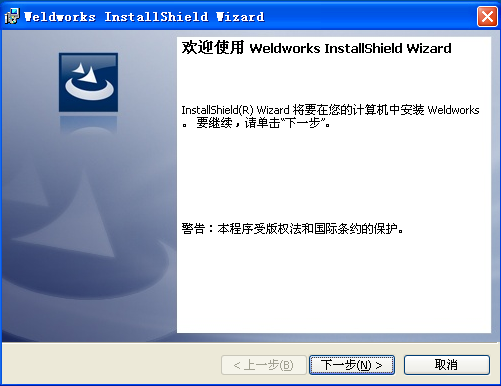

安装程序步骤：
Step 1:
Step 2:
Step 3:
Step 4:
完成即可。
在桌面上建立了快捷方式：

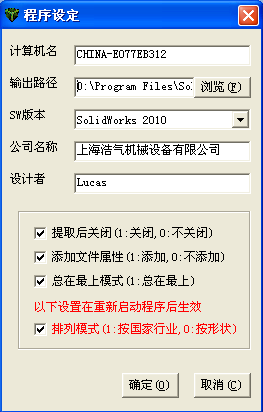

首次运行进入初始化设置：
其中：输出路径为SW的焊接件轮廓路径：一般为:
C:\Program Files\SolidWorks Corp\SolidWorks\data\weldment profiles
或者
C:\Program Files\SolidWorks\data\weldment profiles
并选择你的SW版本，输入公司名称和设计者，这将会在后面的自定义属性中显示，
提取后关闭模式：提取轮廓或零件后，关闭本程序。

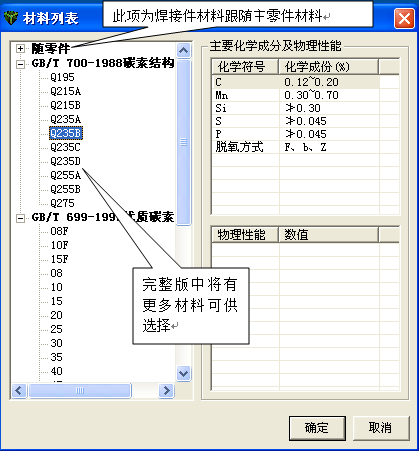

添加文件属性：提取或生成零件后添加自定义的属性，包括图号、名称、材料、规格等参数，方便出图时使用。
总在最上模式：程序位于任何其他程序的最上方。
排列模式：按国家、行业、标准或按图形分列排列，需重新启动程序。

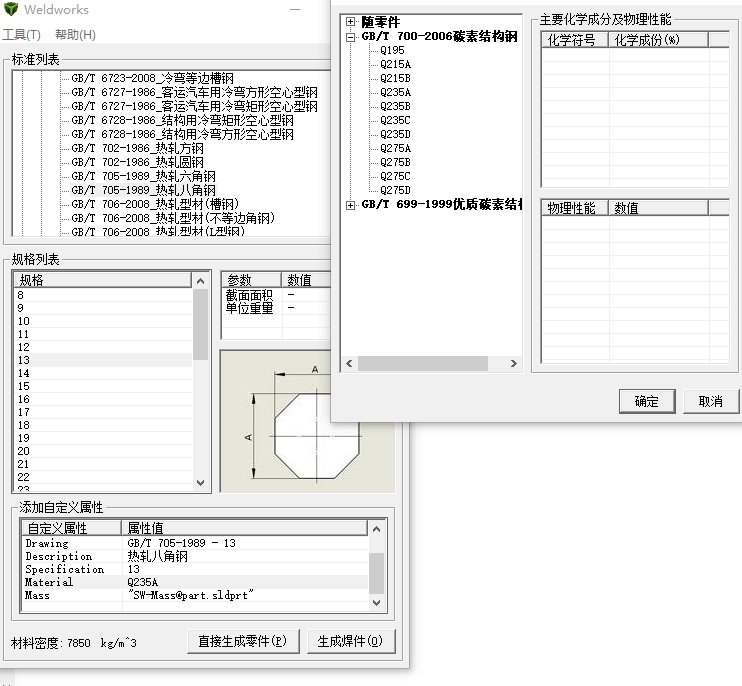

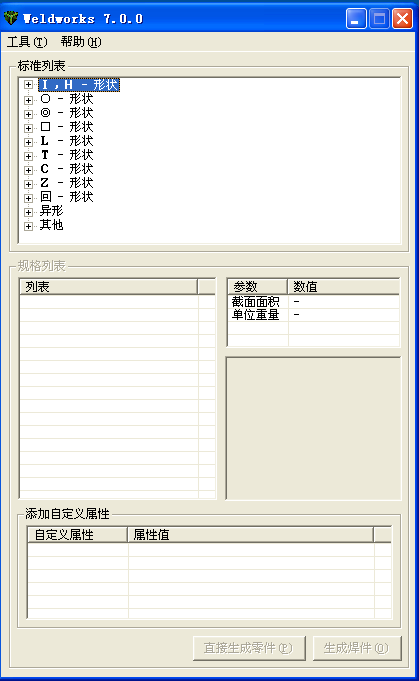

正确配置后出现主界面：
上述设置菜单在
中科随时调出，方便设置。
使用：
Solidworks：

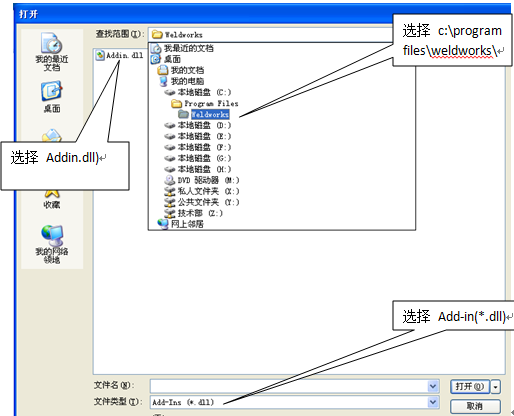

如需在SW程序中直接调用本程序，可在打开SW的情况下，
按打开后，在SW菜单中出现Lucasworks菜单。
点击weldworks即可出现主程序。
输出图形：

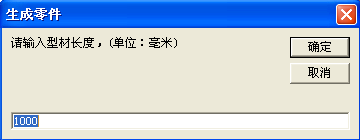

选择所需要的焊件规格，选择直接生成零件，出现长度输入对话框：

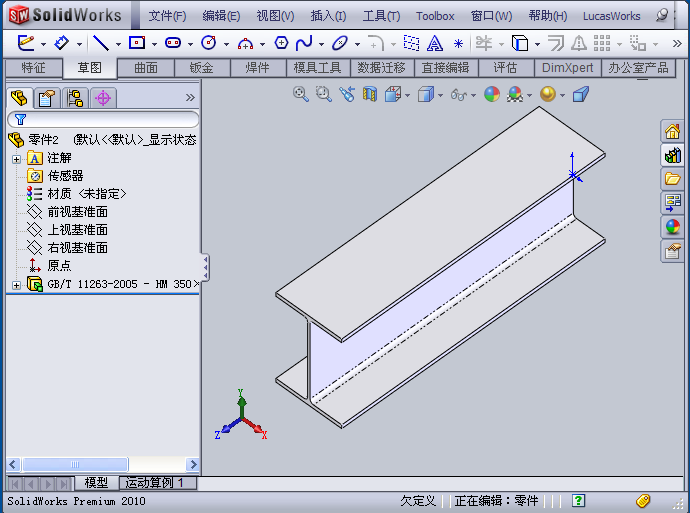

输入你需要的零件长度，即可生成需要的型材了：

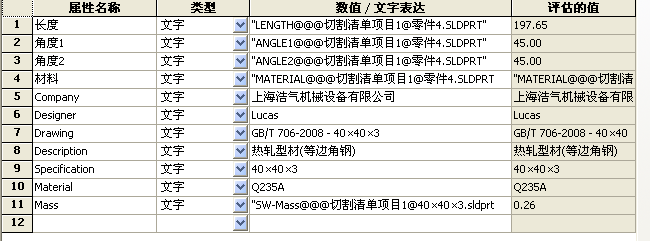

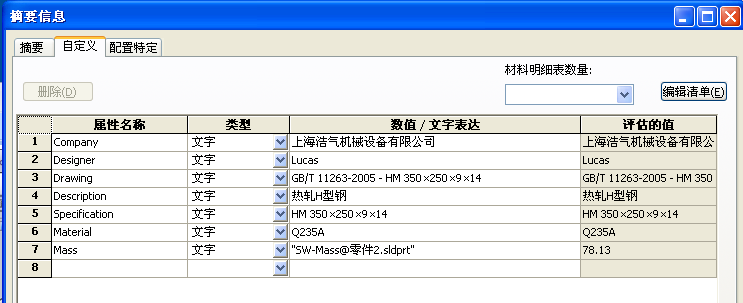

以下为选择了“添加自定义属性选项”后添加的自定义属性，配合使用正确配置的明细表，即能生成漂亮的明细表。

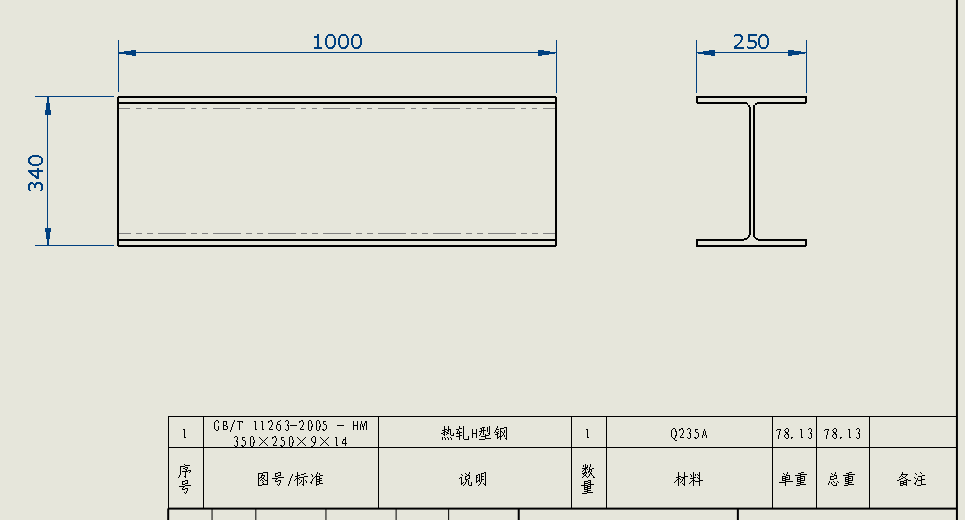

生成的明细表：

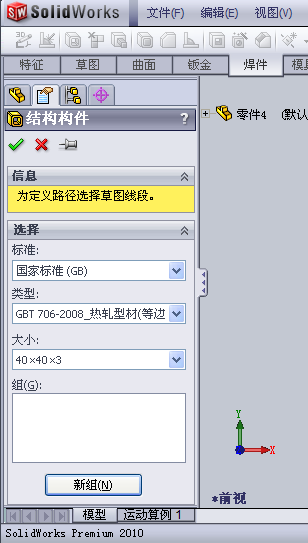

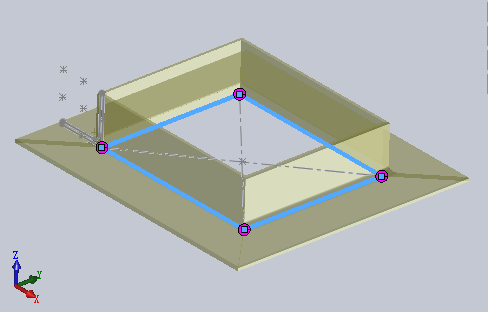

选择生成焊件：
出现此对话框，即可使用。
生成的焊件自定义属性：
配合使用正确配置的焊件明细表：

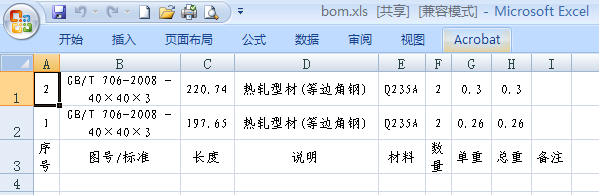

即可生成漂亮的焊件明细表，并且可另存为Excel文件，方便管理。
注：本插件、【宏】来源于网络，该工具为网友上传，具体使用需自行探索，请谨慎下载，最终所有权归原创作者所有，如有问题可联系作者，如有侵权可联系本站删除！
