如何使用Solidworks做受力分析-Simulation应力分析

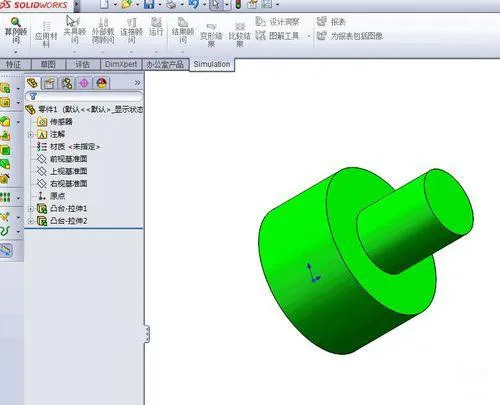

1、建立好受力分析模型，如图

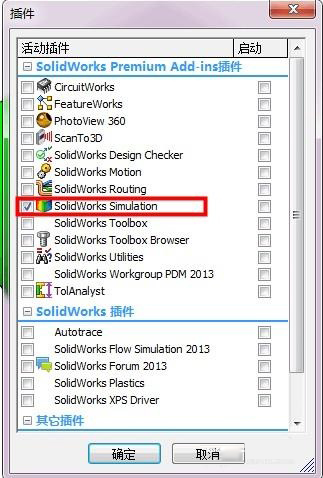

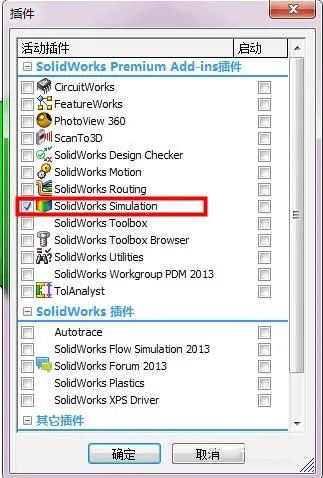

2、打开插件中的“solidworks simulation”

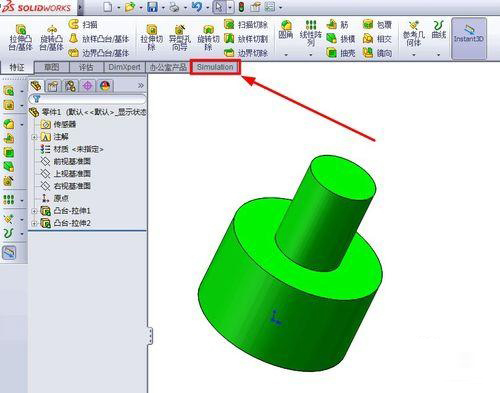

3、如图，“simulation”插件出现了

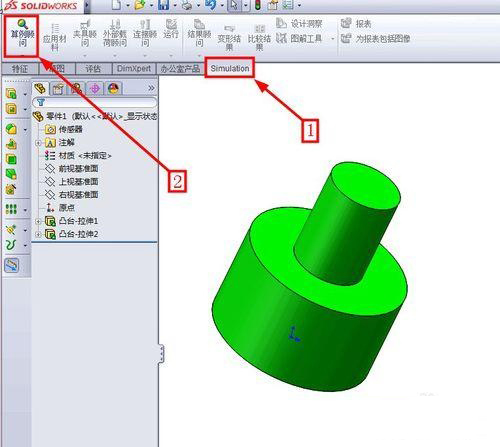

4、点击“simulation”，再点击算例顾问，选择“新算例”

5、点击“simulation”，再点击算例顾问，选择“新算例”

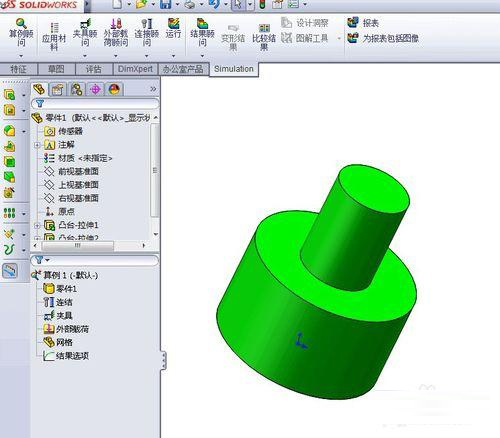

6、出现如图所示

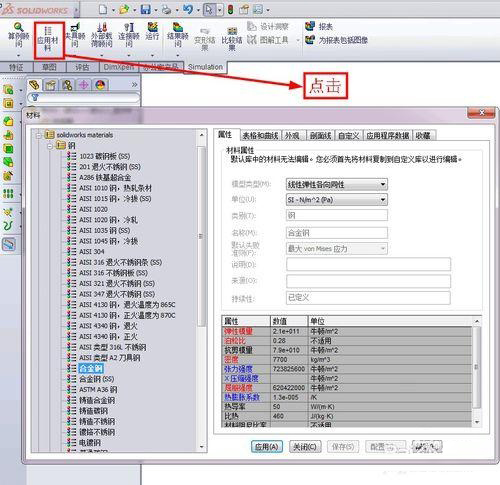

7、出现如图所示，点击“应用材料”此步为分析设置模型材料

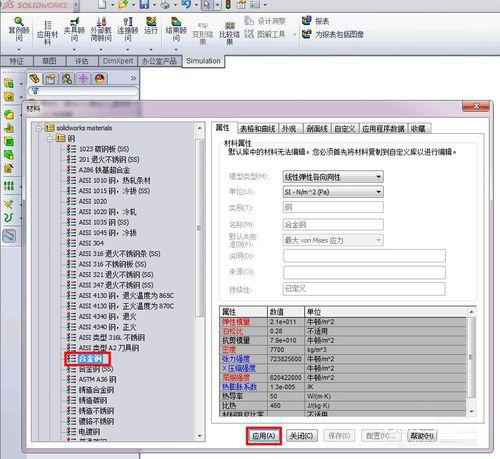

8、我这里选择合金钢，应用，关闭

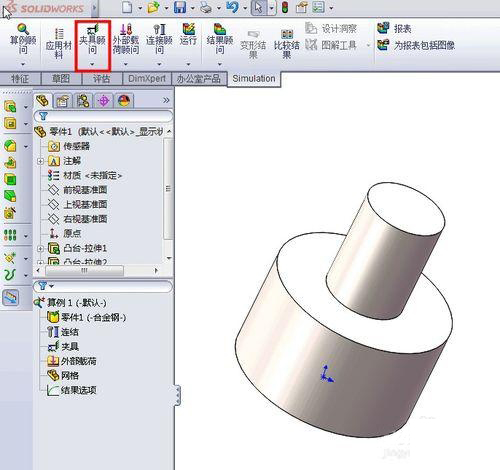

9、点击“夹具顾问”，里面的“固定几何体”

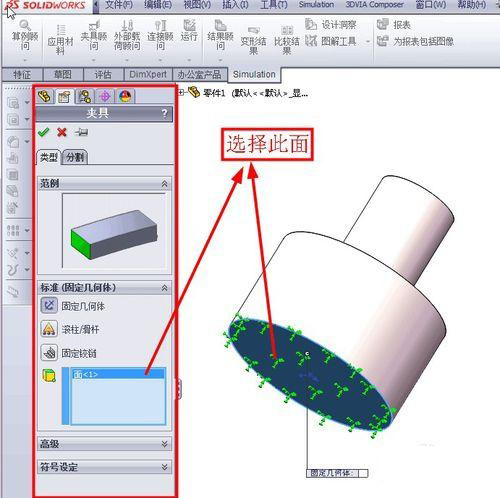

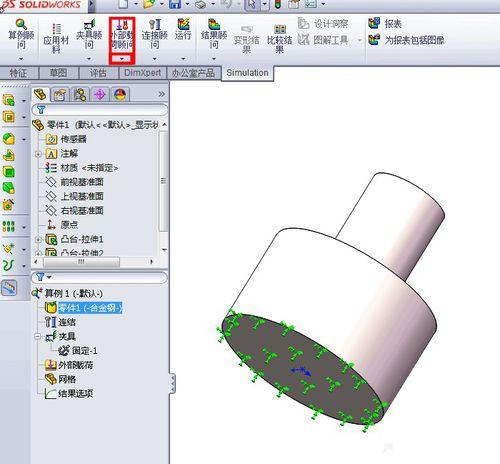

10、选择底面作为固定面，如图，确定

11、点击“外部载荷”下面的小箭头，选择“力”

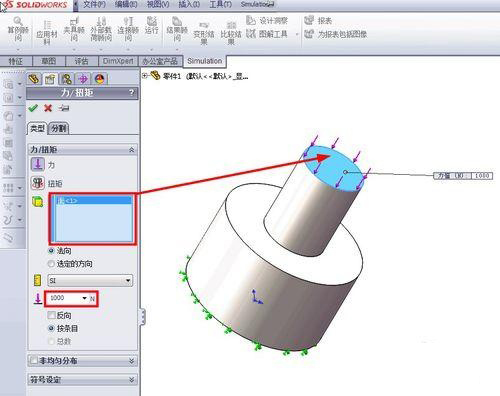

12、选择上面作为加载力的面，输入力为1000N，确定

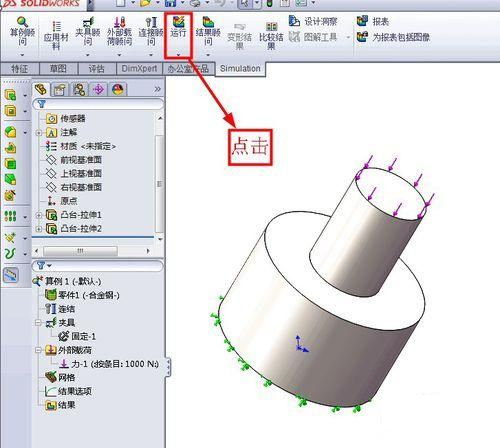

13、点击运行求解

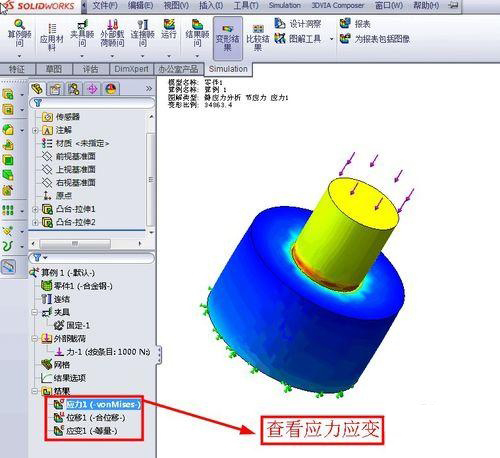

14、等算完后，就可以查看应力，应变了

上面只是solidworks受力分析的简单流程，如希望成为高手，还需自己多摸索。申请Simulation免费试用
