Simulation有限元分析网格划分技巧

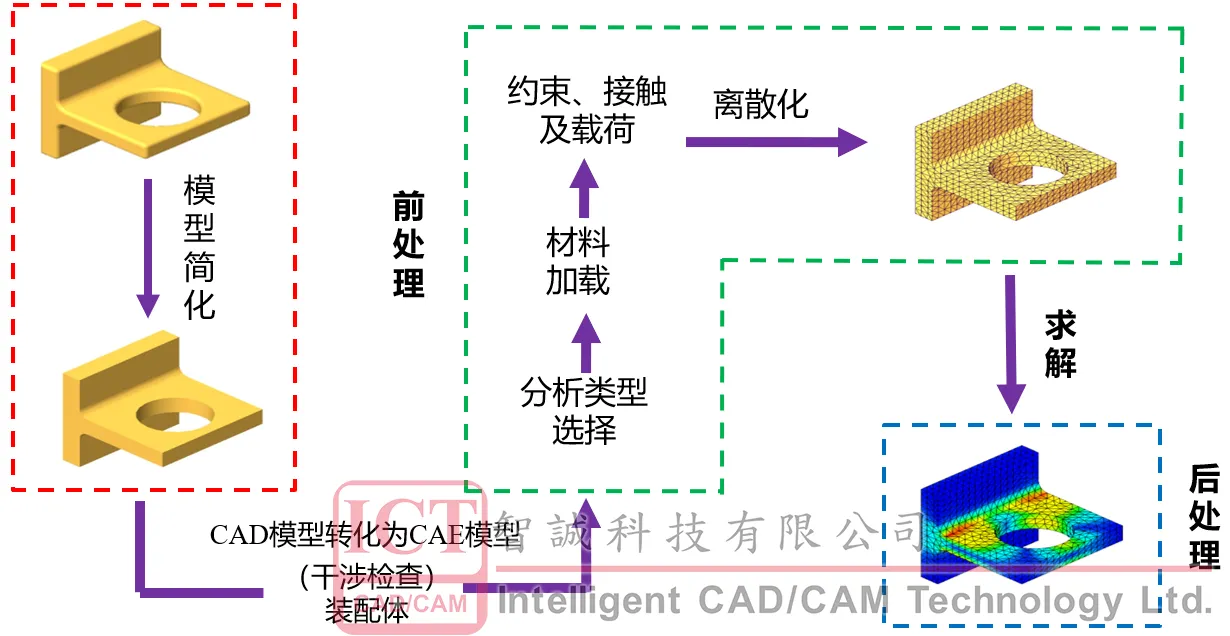

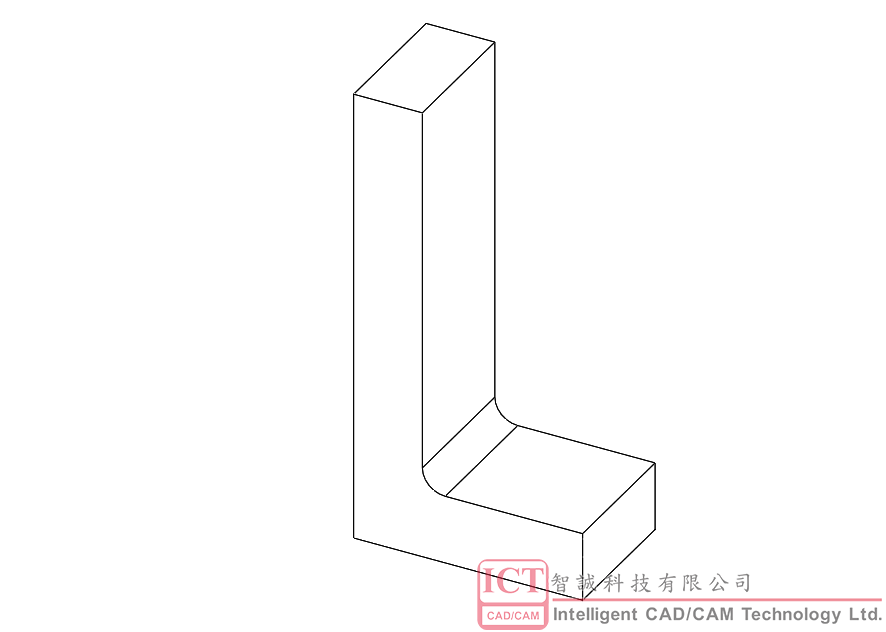

Simulation有限元分析网格划分技巧，我们将通过一个L型的模型来讲解一些网格的划分技巧。此模型高100mm、宽50mm、厚度15mm，圆角大小5mm。

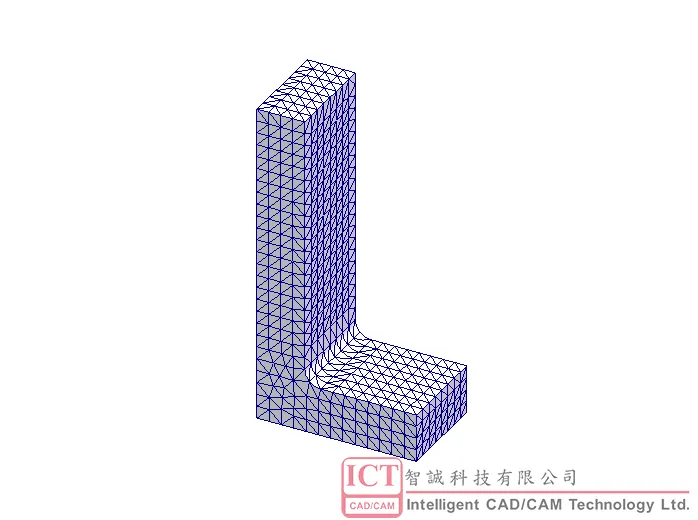

我们进行有限元分析时，网格划分是必不可少的。那么，针对于不同的模型，网格大小或者说数量需要多少呢？网格划分需要从先整体，再局部，并针对不同的特征大小划分大小不同的网格。针对于此模型，我们可以先用整体大小网格进行划分，效果如下：

从上图网格显示，如何评估网格品质是否能满足计算的精度呢？

首先判断整体厚度方向（最薄的位置），此模型是15mm，网格的层数分布有4层，从以往的经验来看，在厚度方向有2层以上网格，是能够满足计算精度的。此划分方式，单个网格大小为4mm左右，15mm/4mm，网格层数为4层。

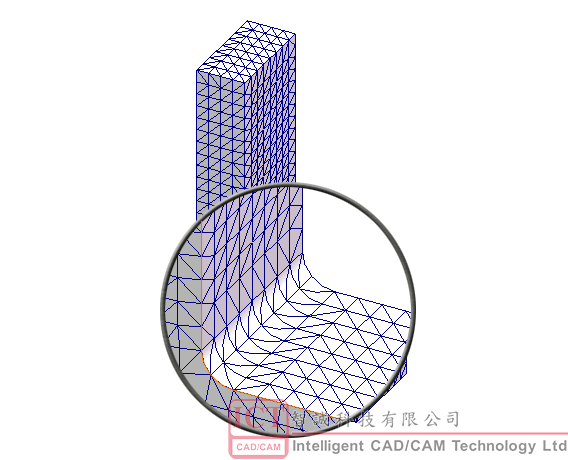

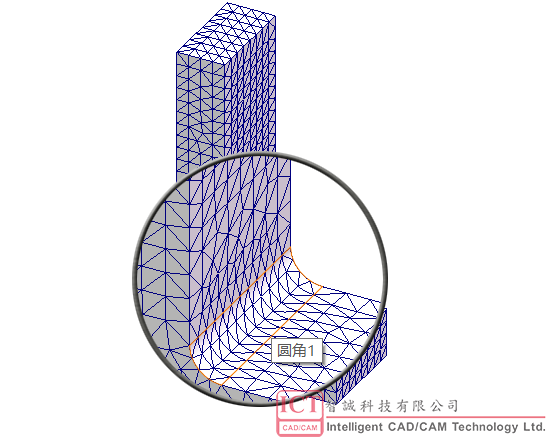

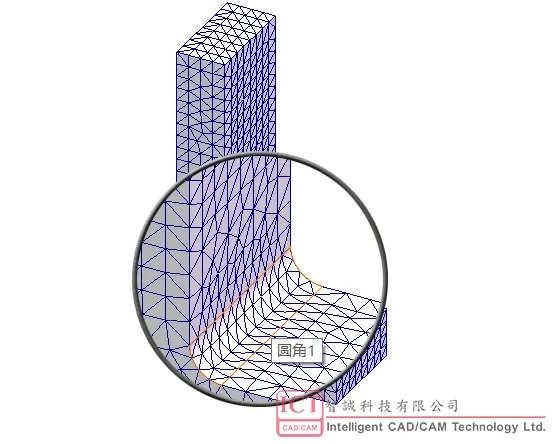

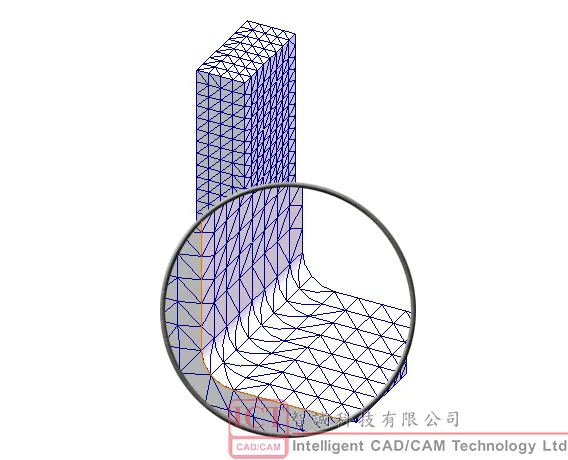

此模型最小的特征为圆角位置，可以观察到，圆角位置，网格层数，勉强显示为2层，圆角大小是5mm，是无法完全划分出2个4mm的网格的。在此位置，需要更小的网格划分。根据2层以上的经验值，我们可以“应用网格控制”，在此位置划分2.5mm的网格大小，效果如下图

以上是Simulation有限元分析网格划分技巧的流程，如有任何问题或建议欢迎咨询智诚科技ICT。
