Abaqus Welding Interface (AWI) 插件：让焊接模拟更简单

焊接是制造业中不可或缺的工艺，广泛应用于航空航天、汽车、能源、海洋工程等领域。然而，焊接过程复杂，涉及高温、材料相变、应力应变等多种物理现象，导致焊接结构中不可避免地产生残余应力和变形。这些因素不仅影响结构性能，还可能导致裂纹、失效等问题。传统的实验方法虽然能够直接观察焊接效果，但成本高昂且效率低下。随着数值模拟技术的发展，焊接过程的计算机模拟逐渐成为工程师优化设计和提高生产效率的重要手段。

Abaqus Welding Interface (AWI) 插件正是为解决这一需求而生。作为 Abaqus 软件的扩展工具，AWI 通过自动化焊接模型的构建和模拟，显著简化了复杂的焊接仿真流程，为工程师提供了一种高效、精准的解决方案。

焊接模拟的复杂性主要体现在以下几个方面：

01、几何建模：焊缝路径、多道焊缝的精确定义；

02、材料特性：高温下的非线性行为、相变效应；

03、边界条件：热源输入、冷却过程、热辐射等；

04、多物理场耦合：热-结构耦合分析。

传统的焊接模拟需要用户手动设置这些复杂条件，耗时且容易出错。而 AWI 插件通过自动化预处理和后处理流程，大幅减少了用户的工作量。

AWI 的核心功能

自动化焊缝建模：用户只需定义焊缝路径和几何特征，AWI 会自动完成焊缝区域的划分、单元激活和热源分配。

多道焊缝支持：支持多道焊缝的模拟，用户可以灵活设置每道焊缝的参数，如焊接速度、电流、电压等。

材料渐进式激活技术：基于 Abaqus 的增材制造技术，AWI 通过单元激活功能逐步添加材料，模拟焊缝的沉积过程。

内置热源模型：采用 Goldak 双椭球模型，精确模拟电弧焊的热输入。

冷却过程模拟：通过定义对流和辐射边界条件，模拟焊接后的冷却过程。

用户子程序集成：内置多个用户子程序（如 UMDFlux、UEPActivationVol），实现热源输入、单元激活和热膨胀的自动化计算。

AWI 的核心功能

Abaqus Welding Interface (AWI) 插件通过自动化建模、优化模拟流程和提供高效的分析工具，显著提高了焊接效率。

1、自动化建模，减少手工设置时间

焊接模拟的复杂性主要体现在建模阶段，包括焊缝路径定义、多道焊缝划分、热源输入设置等。这些步骤通常需要大量手工操作，耗时且容易出错。AWI 插件通过自动化建模流程，大幅减少了用户的工作量：

• 焊缝路径定义：用户只需定义焊缝的几何特征，AWI 会自动完成焊缝区域的划分和单元激活。

• 多道焊缝支持：支持多道焊缝的模拟，用户可以灵活设置每道焊缝的参数，如焊接速度、电流、电压等。

• 材料渐进式激活技术：基于 Abaqus 的增材制造技术，AWI 通过单元激活功能逐步添加材料，模拟焊缝的沉积过程。

通过这些自动化功能，工程师可以将更多时间用于分析和优化焊接工艺，而不是繁琐的建模工作。

2、高效的热源模拟，提升模拟精度

AWI 插件采用 Goldak 双椭球模型，这是一种广泛应用于电弧焊模拟的热源模型。该模型能够精确描述焊接热源的空间分布和时间变化，为模拟提供高度真实的热输入条件。相比传统的热源模型，Goldak 模型能够更准确地预测焊接过程中的温度场和残余应力分布，从而减少实验次数，提高设计效率。

3、动态冷却过程模拟，优化工艺设计

焊接后的冷却过程对残余应力和变形的影响至关重要。AWI 插件通过定义对流和辐射边界条件，动态模拟冷却过程。这种动态模拟能够帮助工程师更好地理解焊接后的热-结构耦合效应，从而优化焊接工艺，减少结构变形和裂纹风险。

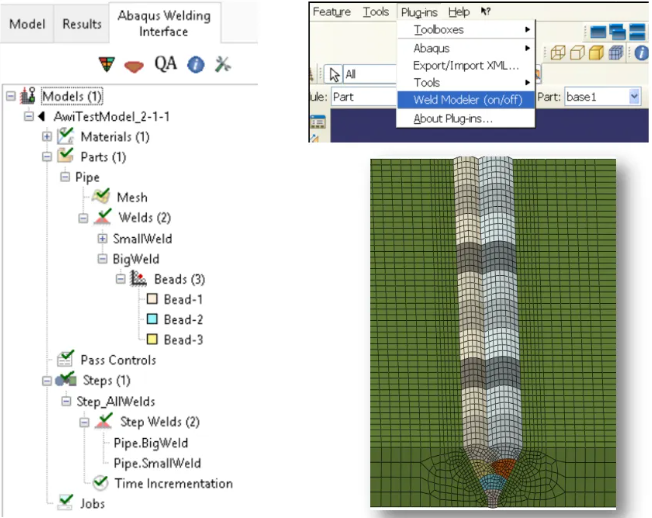

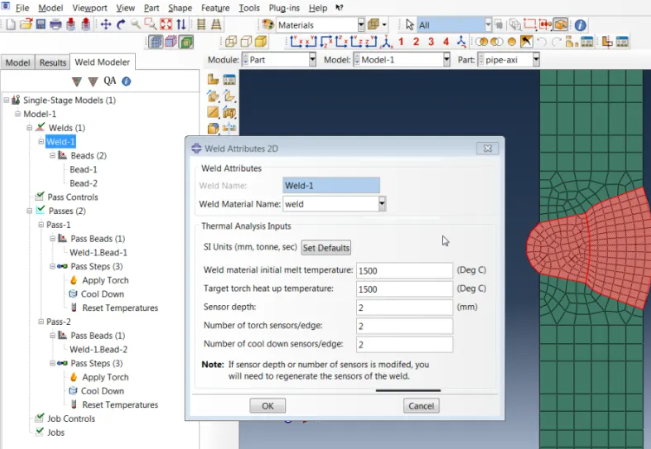

4、图形化用户界面 (GUI)，提高操作效率

AWI 提供直观的图形化界面，用户可以轻松定义焊缝路径、设置焊接参数，并实时查看模型的构建进度。相比传统方法，AWI 的 GUI 性能提升了 10 倍，大幅缩短了模型构建时间。用户可以快速调整参数，实时查看结果，从而提高工作效率。

5、自动化后处理，快速分析结果

AWI 插件不仅简化了建模过程，还支持自动化后处理。用户可以轻松提取温度场、应力场和变形结果，快速评估焊接质量。这种自动化后处理功能减少了用户在结果分析上的时间，使工程师能够更快地做出决策。

6、减少实验次数，降低生产成本

通过精确的模拟，AWI 插件能够帮助工程师在设计阶段预测焊接质量，从而减少实验次数和试错成本。例如，在航空航天、汽车制造等领域，工程师可以利用 AWI 优化焊接工艺，减少结构变形和裂纹风险，提高生产效率。

7、支持复杂焊接场景，提升工艺灵活性

AWI 插件能够模拟复杂的焊接场景，包括多机器人协同焊接、多道焊缝的顺序铺设等。这种灵活性使得工程师能够模拟实际生产中的复杂工艺，优化焊接顺序和参数，从而提高生产效率。

8、提供用户子程序，增强模拟能力

AWI 插件内置多个用户子程序（如 UMDFlux、UEPActivationVol），实现热源输入、单元激活和热膨胀的自动化计算。这些子程序经过性能优化，能够显著提高模拟效率，减少计算时间。

9、验证与可靠性，减少设计风险

AWI 插件的可靠性得到了实验数据的验证。在一些研究中，通过多道焊缝的温度场和残余应力实验数据，验证了 AWI 模拟结果的高度一致性。这种可靠性使得工程师可以放心地使用 AWI 进行设计优化，减少设计风险。

Abaqus Welding Interface (AWI) 插件为焊接模拟提供了一种革命性的解决方案。通过自动化建模、高效的热源模拟和用户友好的界面，AWI 让复杂的焊接仿真变得简单高效。无论是初学者还是经验丰富的工程师，AWI 都能帮助他们快速构建和运行焊接模拟，优化工艺设计，提升产品质量。

在数字化制造的时代，AWI 插件不仅是焊接工程师的得力助手，更是推动焊接工艺创新的重要工具。

AWI 的获取与支持

AWI 插件与 Abaqus 2025 HF1 版本兼容，AWI 免费下载

插件提供详细的安装指南和用户手册，帮助用户快速上手。

对于需要技术支持或功能增强的用户，可以购买 SIMULIA 服务合同，获得专业的维护和升级服务。

对于焊接仿真以及增材制造培训感兴趣的用户，也请及时关注我们的公开培训。

增材制造高级培训（2天）：

2025/6/16-2025/6/17 北京

增材制造高级培训（2天）：

2025/10/24-2025/10/25 北京

AWI相关技术可进一步参考达索系统知识社区knowledge base（达索系统知识社区Knowledge base是达索系统提供给正式用户的技术支持与应用的系统，包括了正式用户在日常软件应用过程中对软件安装，使用，调试等各种问题，也包括达索系统SIMULA官方提供的各种软件的应用插件，使用技巧，安装技术等，访问链接：https://dsxclient.dsone.3ds.com，Abaqus正式用户可注册登录）文章：

1、Abaqus Technology Brief: Multi-pass Pipe Welding Analysis using the Abaqus Welding Interface（QA00000023962）

2、Abaqus Welding Interface Extension to Abaqus/CAE（QA00000070914）

3、Abaqus Technology Brief: Welding Simulation with Abaqus（QA00000008925）

4、Modifying a Toolpath to Travel along the Global Z-direction in a Welding or Additive Manufacturing Application in Abaqus（QA00000385267）
