使用SOLIDWORKS云 新的运动仿真功能试验和探索更多假设

设计就是一切。确保您的设计在现实世界中发挥作用是无价的。话虽如此，重要的是不仅要花时间测试合身性和功能，还要有能力探索各种迭代，以确保您的产品可以设计出最大的潜力，从而为客户提供最佳体验。为什么不通过做出由模拟驱动的更明智的决策来节省几美元并减少组织的碳足迹。

在测试运动仿真时，我们只有 3D Motion Creator工具，这是一个完全基于浏览器的解决方案，用于在装配体上运行运动学和动态运动测试，在 3DEXPERIENCE 平台上运行，因此您可以获得数据管理和协作功能的额外优势。

在此文章中，我想让您了解最新更新中的新增功能。我之所以说“更新”而不是“发布”，是因为 3DEXPERIENCE Works 产品组合中基于浏览器的角色的优点在于，全年都会推出新功能和增强功能，因此您不必等待年度发布。

在 2 月更新中，R2024x 功能交付 （FD） 01，您可以期待以下内容：（以及更多！

• 通过使用探针明确评估物体或零件之间的最小距离的能力，更好地了解机构的行为。

• 在整个设计流程的运动仿真过程中，使用 Interference Probe 命令直观地识别组件之间的干扰，从而获得零缺陷原型。

• 通过对参数和公式的支持来扩展您的假设场景和设计实验。

让我们更深入地探索新增功能，以便您可以开始探索更多假设。

Parameters and Formulas – 试验和执行更多假设场景，而无需编辑运动元素。

在 R2024x FD01 更新中，您可以创建参数和公式来定义运动元素，并轻松访问和更改其值。

例如，您可以设置公式来驱动函数、属性或运动驱动程序的值。您可以双击您创建的参数来更改值并尝试更多场景，而不是编辑运动元素的功能。

最小距离探头 – 在比较两个组件时获得视觉反馈。

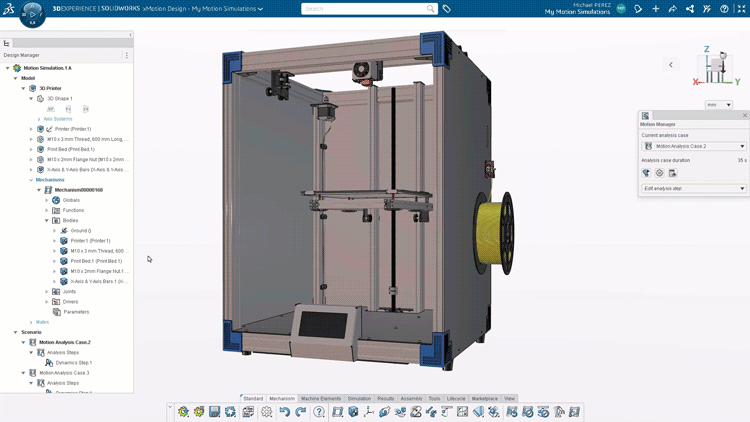

现在，在模拟过程中比较两组组件之间的最小距离时，您将看到动画。设置最小距离探针后，您可以轻松评估两组物体之间的距离，例如打印机床的列表 1 和打印机挤出机的列表 2，如下图所示。

干涉探测动画和 3D 视图 – 在设计的早期获得有关潜在干扰和碰撞的更多反馈。

同样，如果您还记得上次更新中我们引入了 Interference Probe 命令，它使您能够通过选择两个或多个组件并运行探针来查看它们是否可能发生碰撞以及在什么时间点发生碰撞，从而快速识别移动部件之间的潜在问题。现在，您还将看到干涉探针仿真的实际效果。

此外，当您在 Motion Manager 预览中查看干涉时，碰撞实体将以蓝色高亮显示。您还将看到网格密度。

Swept Volume 和 Geometric Trace – 对几何定位进行更多控制和精确度。

现在，您可以选择是否存储 Swept Volume 和 Geometric Trace 结果中生成的几何。例如，对于 Swept Volume （扫掠体积），您可以选择输出几何体的位置和参考。它的位置应使其由所选几何特征定位。新参数 “Target product” 是一个产品，指示需要将扫描导出到何处。

这只是新事物的一瞥。评论、问题、疑虑？在问答中心留言，或者与智诚科技联系以获得完整的演示。
