Flow simulation 在焦耳热方面的应用

电感线圈利用电磁感应的原理来进行工作，当有电流流过缠绕的导线时，就会在导线的周围产生一定的电磁场，而这个电磁场本身又会对处在这个电磁场范围内的导线产生感应作用，使用SOLIDWORKS Flow simulation进行验证，本实例主要考虑导线电阻的存在，在额定工作电流的作用下线圈的发热情况。

一、导入模型
打开SOLIDWORKS界面，将模型导入，之后激活Flow simulation插件。

二、向导设置

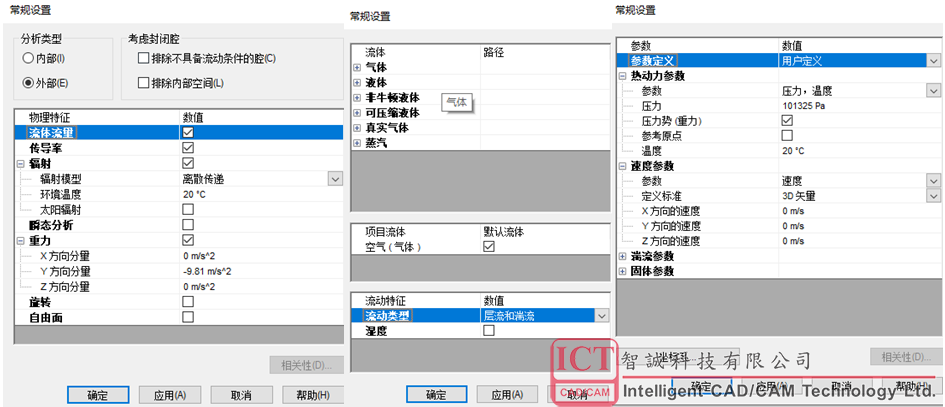

在Flow simulation插件设置分析类型为外部分析，重力方向为Y轴负方向，初始温度20摄氏度

三、设置固体材料

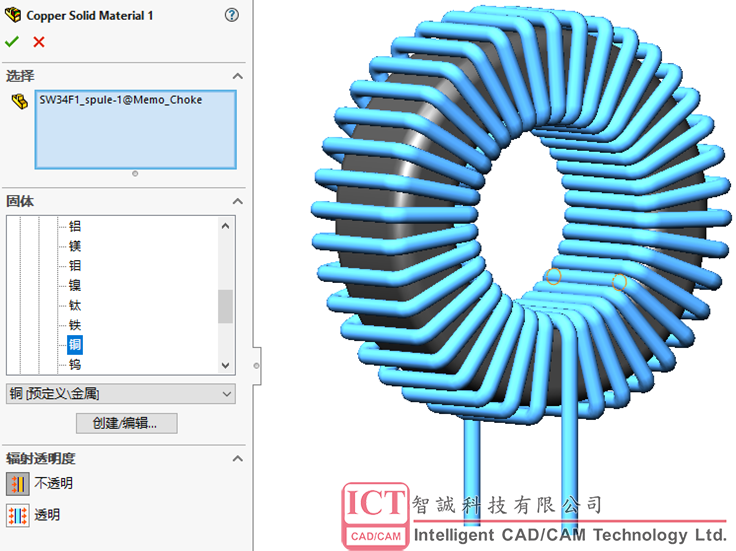

右击固体材料，选择插入固体材料选项，进入固体材料对话框，在选择栏中选择线圈实体，为其指定铜材质

四、 设置电气条件

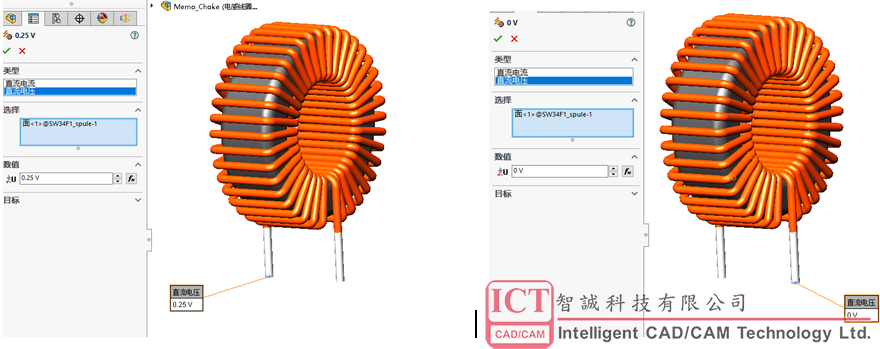

电气条件是指条件电流的流入和流出的边界条件，首先为线圈指定两端电压，流入端电压为0.25V,流出端电压为0V

五、目标设定

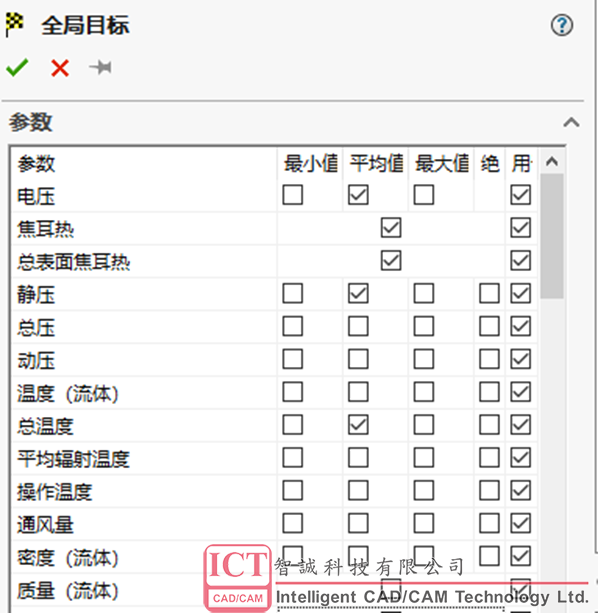

右击目标，选择插入全局目标，在参数栏中依次选择电压最小值和最大值、固体平均温度、焦耳热，通过焦耳热全局目标可以得到由于电流和电阻作用产生的热量数值

六、划分网格

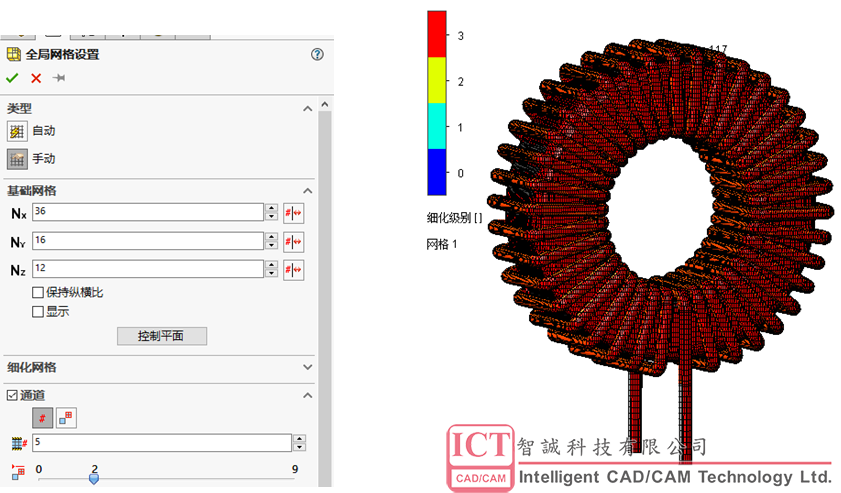

在Flow simulation插件全局网格中选择手动划分，设定基础网格X\Y\Z为36、16、12

七、运行求解
1.通过插入切面图来查看温度分布

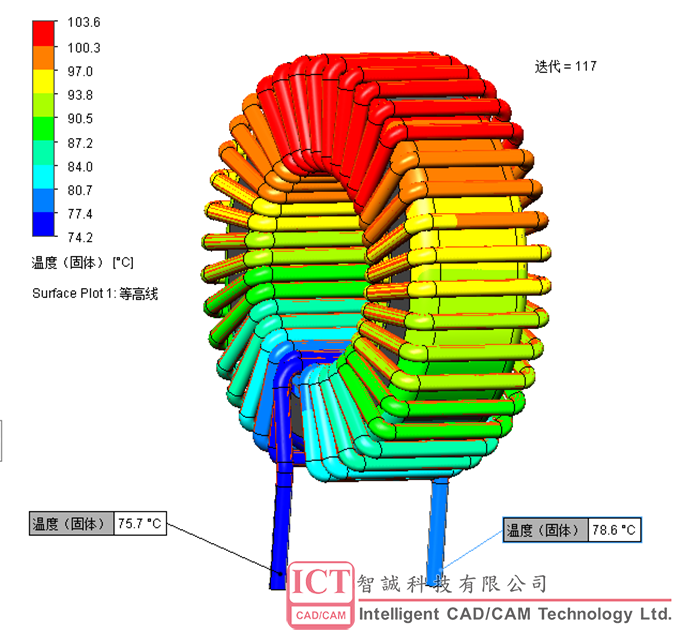

如图所示，最高温度为103.6℃，高温区域出现在电感线圈中上部，符合自然对流下的温度预期。 2.插入整体表面温度图

经探测，线圈的两端温度在75℃左右。
