稳字当头，“兔”飞猛进：2023 SOLIDWORKS开工注意事项

日期：2024-07-04 发布者: 小编浏览次数：次

摘要： 2022已经过去，相信很多小伙伴和我一样，都已复工，大家是不是已经迫不及待，准备“兔”飞猛进了，随着Win 11的发布，很多用户已经尝鲜或准备尝鲜，在此

摘要： 2022已经过去，相信很多小伙伴和我一样，都已复工，大家是不是已经迫不及待，准备“兔”飞猛进了，随着Win 11的发布，很多用户已经尝鲜或准备尝鲜，在此之前强烈建议阅读下此篇文章，以防SOLIDWORKS运行异常。

建议一：使用Win 11 看这里

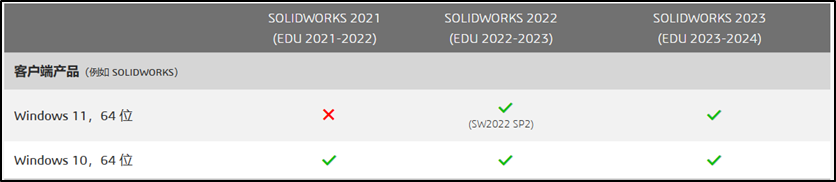

SOLIDWORKS做为工业软件，对稳定性有超乎寻常的需求，而系统是影响软件的稳定性重要因素，而官方资料显示SOLIDWORKS 2022 SP2 版本之后才同时支持Win10和Win 11，所以请已使用Win 11的小伙伴，开工前请检查一下，你的系统版本，以防意外发生。

建议二：稳定请认准SP5

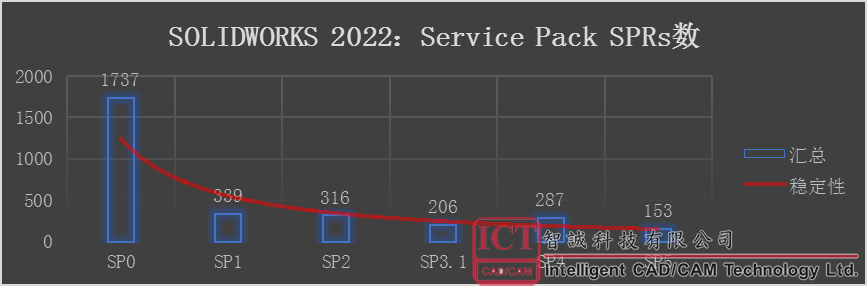

很多小伙伴问:SOLIDWORKS那个版本比较稳定，通常，SOLIDWORKS 每个大版本第5个服务包（Service Pack）最稳定，以官方公布的修复（SPR）数据为例，很轻松的发现软件在SP5趋于稳定。

建议三：软件稳定，新功能别忘了使用

总览

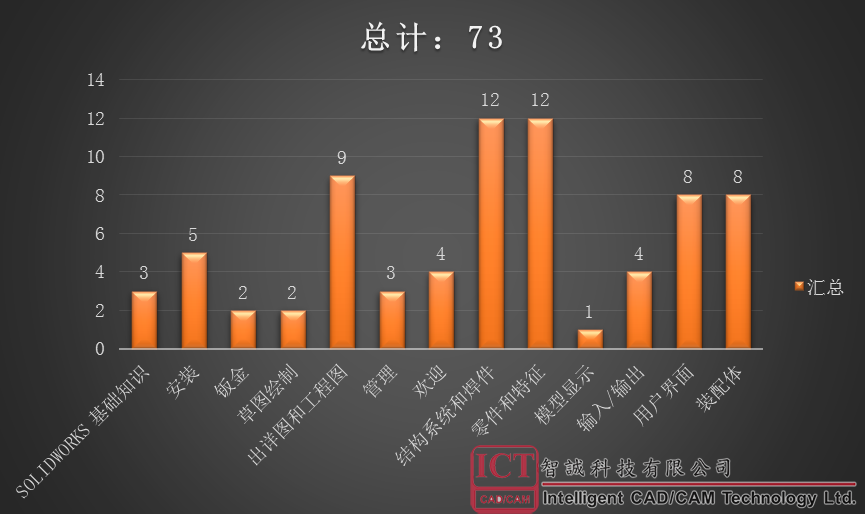

SOLIDWORKS 2022 设计模块中新增功能共73项，主要新增功能集中于用户界面、装配体、结构系统和焊件、零件和特征以及出详图和工程图，在此也整理了几条2022新功能以供参考，如需了解详情可以联系我们。

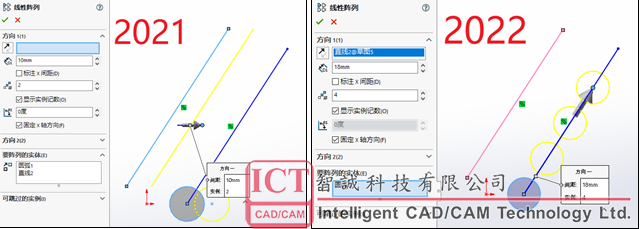

草图——作为方向参考的线性草图实体

在SOLIDWORKS 2022之前版本的草图环境中，【线性阵列】无法以草图实体作为参考方向（仅X、Y两向阵列）。

零件和特征

坐标系——使用数值定义坐标系

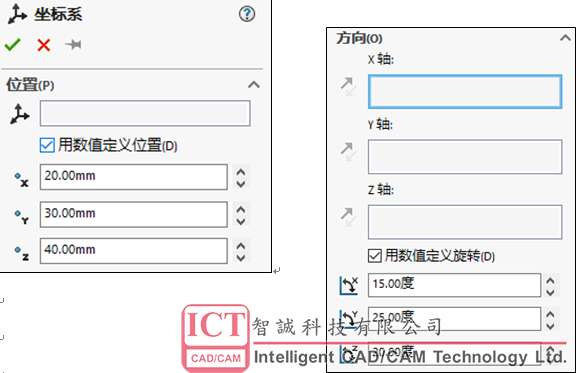

在SOLIDWORKS 2022中，可以通过输入位置和方向的绝对数值来定义坐标系（仅零件和装配体）。

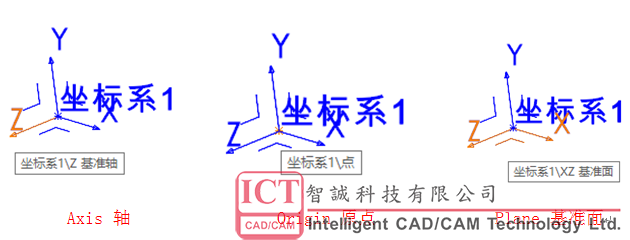

坐标系——坐标系的选择

在SOLIDWORKS 2022中，创建坐标系后，我们可以选择相应轴、原点和基准面，例如，可以选择基准面后直接开始绘制草图（如下图）。

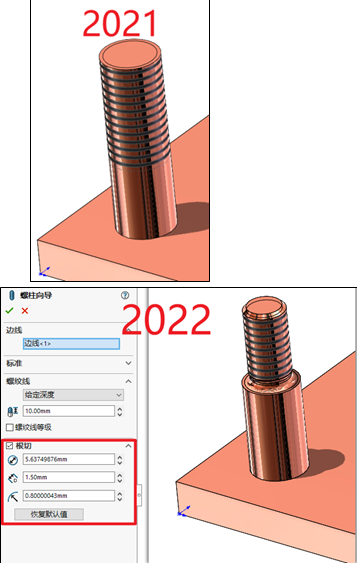

外螺纹螺柱向导

SOLIDWORKS 2022新增【螺柱向导】命令，可以轻松为螺柱附加根切特征，在之前版本中需要使用【拉伸-切除】完成。

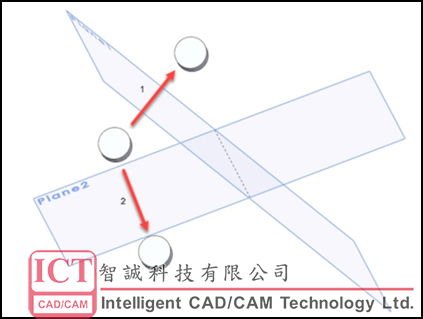

绕两个基准面镜向

之前版本完成此镜向操作，需使用两次【镜向】命令，SOLIDWORKS 2022一次就可以完成。

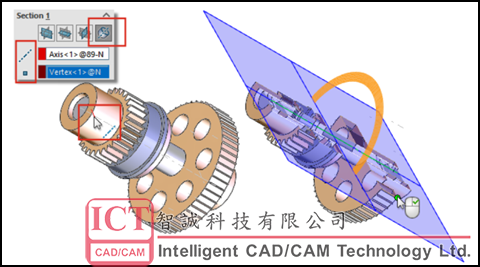

绕孔或轴旋转剖面视图

SOLIDWORKS 2022新增绕轴剖面命令，如您所想，在对轴类零件剖视操作更简单。

钣金

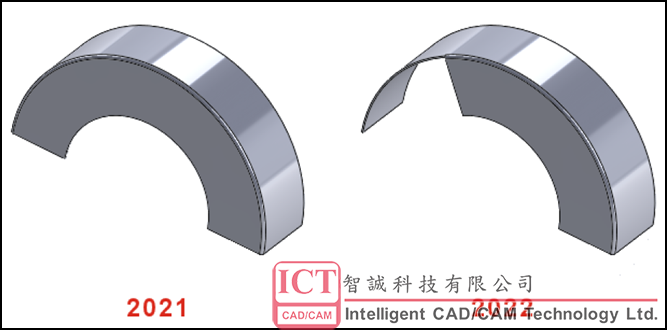

如图，在非线性边线上创建边线法兰，2021无法编辑边线法兰草图，2022则可以编辑非线性边线法兰的草图，进一步增强了对复杂钣金的建模能力。

建议四：下一个机遇：数据管理&机电协同

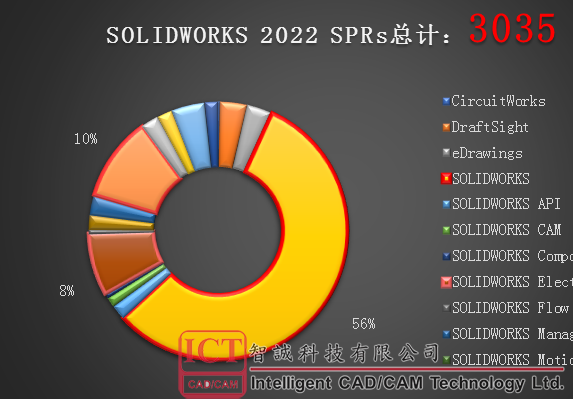

在对SOLIDWORKS 2022 版本已修复（Fixed SPRs）的数据分析，不难发现：
№ 1.  SOLIDWORKS CAD 56%
№ 2.  SOLIDWORKS PDM 10%
№ 3.  SOLIDWORKS Electrical 8%

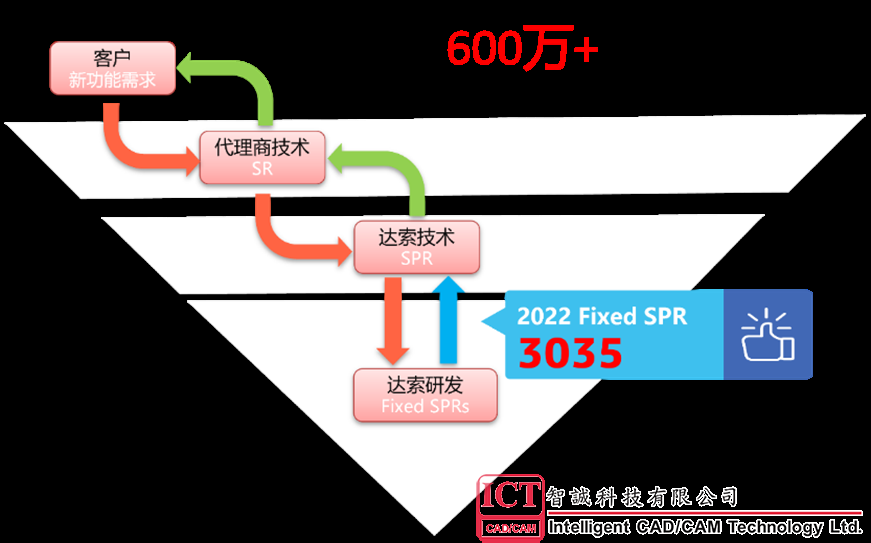

从用户的问题出发——代理商技术（如我们智诚拥有60+技术）SR——达索技术SPR——达索软件研发修复并公布为Fixed SPR总数为3035，创新源于客户，而从Fixed SPR排行榜反观用户量，在SOLIDWORKS庞大的建模用户量对比下，SOLIDWORKS PDM（数据管理）和SOLIDWORKS Electrical（电气）依然显眼，所以如果你对未来彷徨，不妨在2023年，了解下这两个产品，体验下：1+1 > 2。
