在使用SOLIDWORKS的过程中,草图是建模的基础,大致分为两种:二维草图和三维草图,无论那一种,草图都是体现我们设计意图的一种方式,而草图标注是对设计意图详

在使用SOLIDWORKS的过程中,草图是建模的基础,大致分为两种:二维草图和三维草图,无论那一种,草图都是体现我们设计意图的一种方式,而草图标注是对设计意图详细说明。

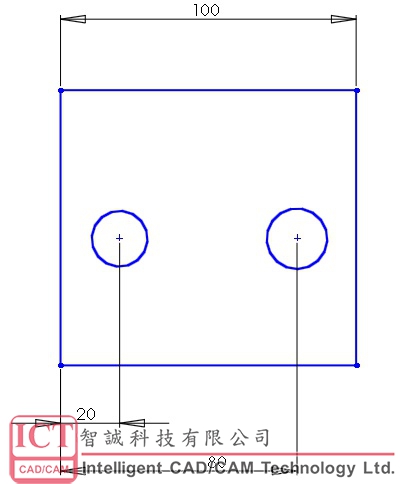

标注&意图:参加过我司的工程师,对下图应该很熟悉:



图中,展示了相同零部件的不同标注方式,具有不同的含义:
第一张,代表以左侧边线为基准,同时保持两孔的孔间距,适用场景如标准件的安装孔位

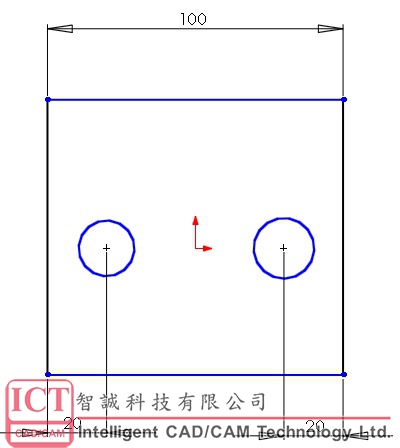

第二张,两孔均以最近侧标为基准,标注孔边距,适用场景如机架的封板保持与框架边缘型材的相对距离

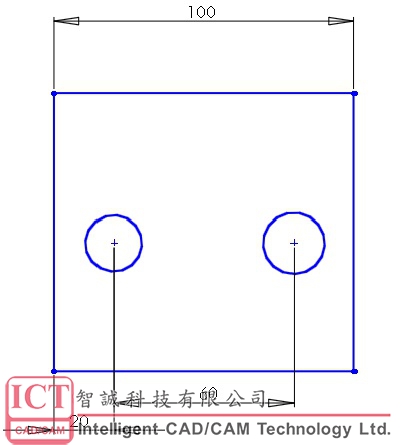

第三张,在同一基准的基础上,标注孔边距,适用场景减少机械加工的装夹次数
综上,我们可以清晰的认识到:标注是设计意图的具化,掌握标注技巧,有利于我们更好的“讲清”设计意图。

草图标注技巧,我分为两类:二维草图和三维草图。
● 二维草图技巧

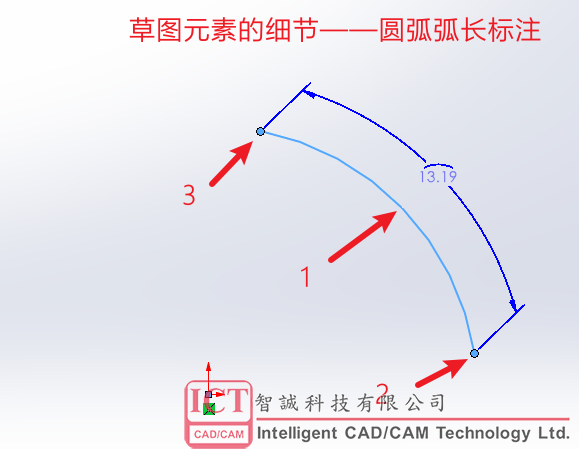

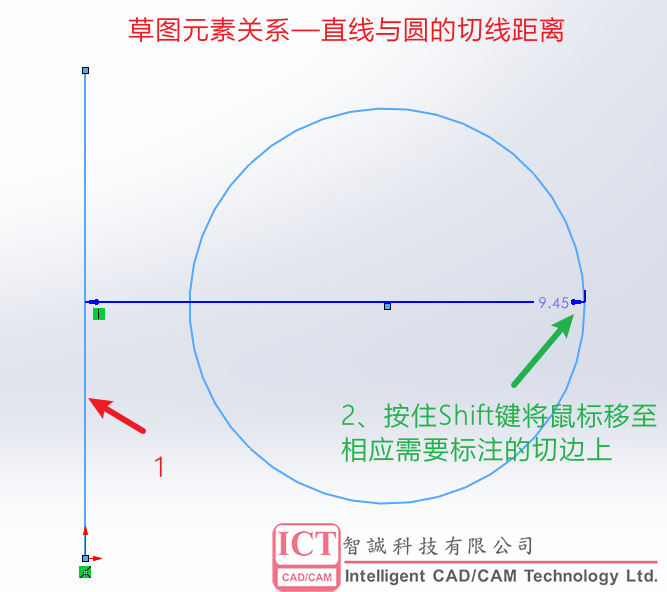

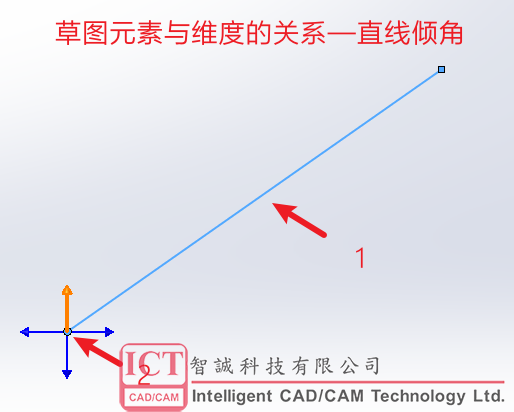

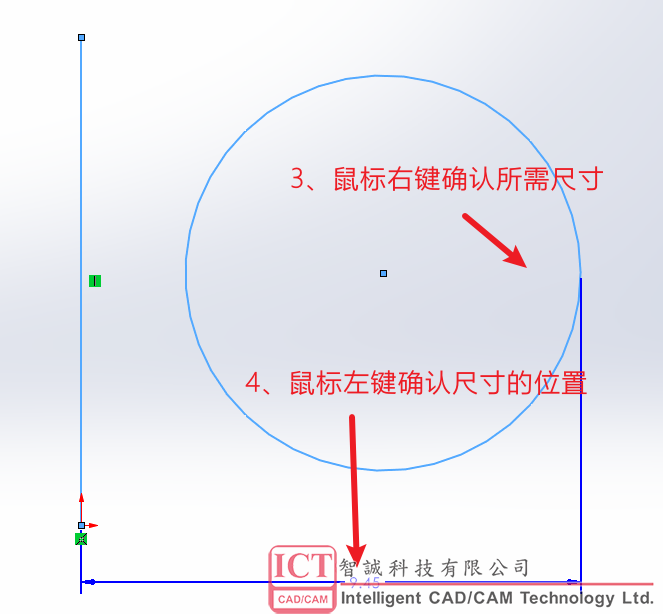

二维草图局限于两个维度,标注相对简单,注意以下两方面:草图元素与维度的关系、草图元素的细节与关系。注:图中数字展示的是在激活智能尺寸的情况下,鼠标的点击顺序。



● 三维草图技巧
三维草图存在与三维空间中,标注请注意以下两方面:草图元素与维度的关系、“降维”标注

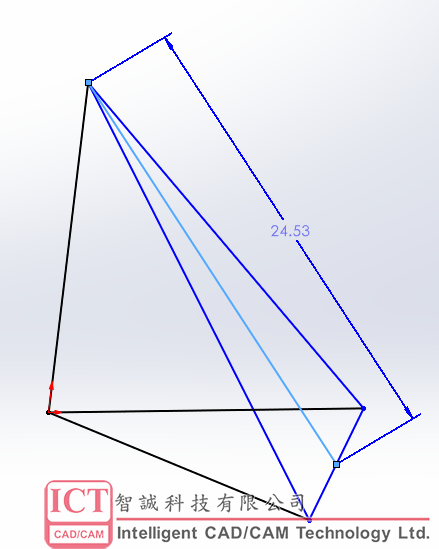

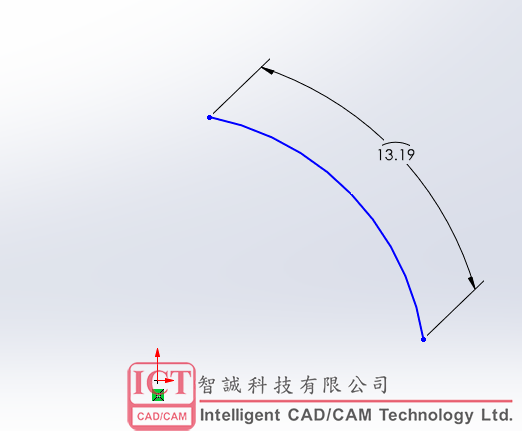

草图元素与维度的关系——直接标注

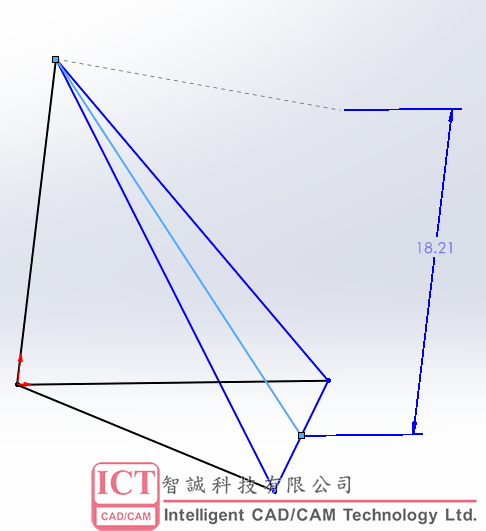

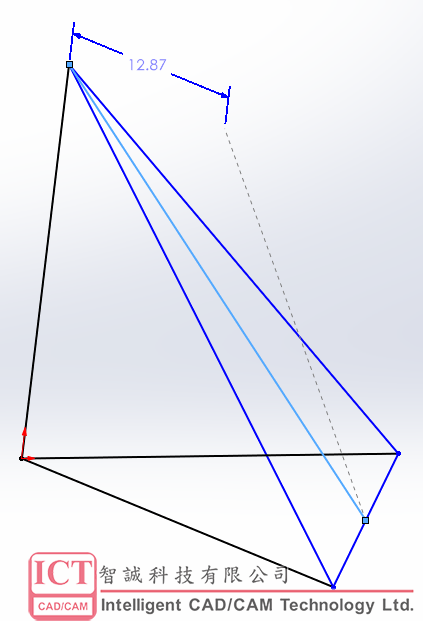

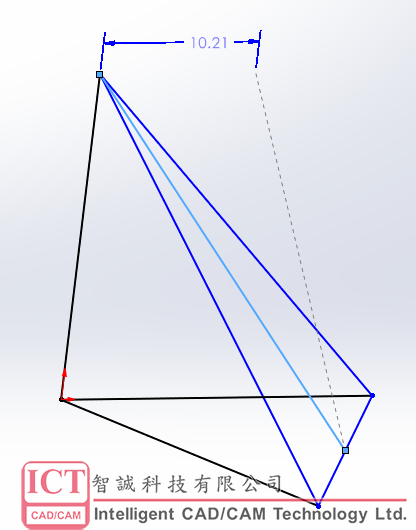

草图元素与维度的关系——使用Tab键切换在三视图的投影值

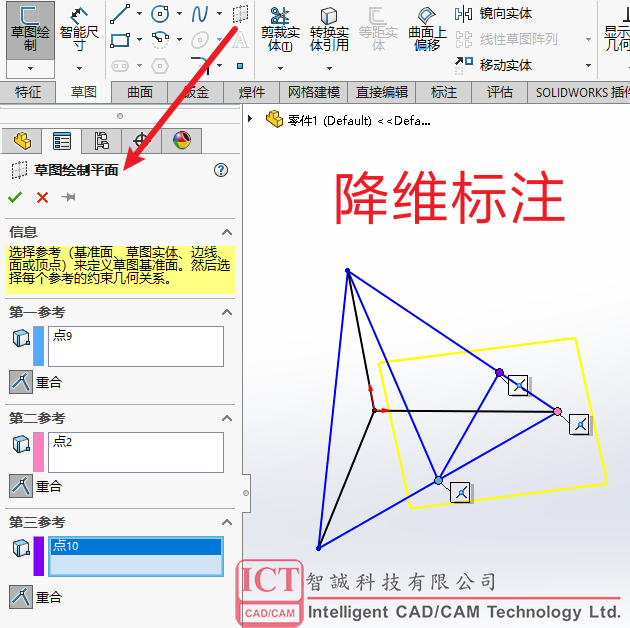

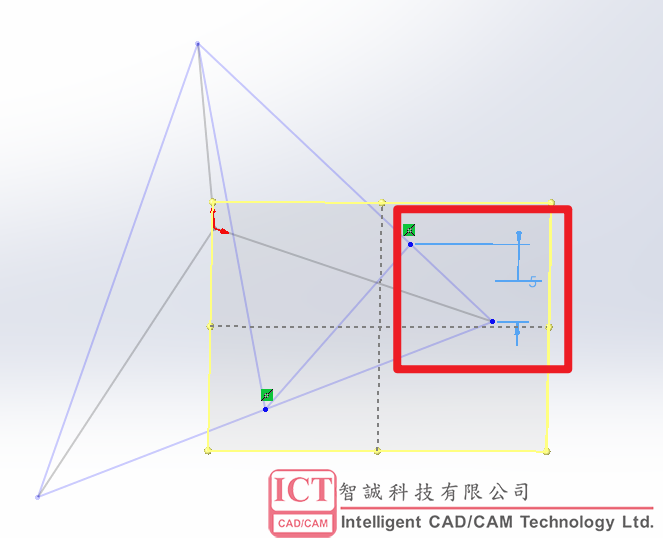

如图,我们使用【草图绘制平面】,可以借助临时平面相对维度去定义草图元素的关系,而非仅有的三维。

结语:篇幅限制,就不对常见尺寸标注进行一一举例了,结合《机械制图》的知识,草图标注应注意两方面内容:一是定位,二是形状&尺寸。此次分享也集中于二维定位、三维定位,部分涉及形状&尺寸的表达,个人使用心得,希望对大家有帮助,谢谢。
