SOLIDWORKS优化大型装配体—货架

日期:2024-07-04 发布者: 小编 浏览次数:

问题描述:客户是生产货架的,用SOLIDWORKS处理零件特征阵列较多,使用装配体时容易卡顿,无响应。如图1,做旋转,在装配体中编辑零件都会有延迟。更多装配体优

问题描述:客户是生产货架的,用SOLIDWORKS处理零件特征阵列较多,使用装配体时容易卡顿,无响应。如图1,做旋转,在装配体中编辑零件都会有延迟。
更多装配体优化教程:
SpeedPak在大型装配体中的应用
大型装配体优化--电脑设置、硬件篇
SOLIDWORKS大型装配体优化-2.软件设置篇
SOLIDWORKS大型装配体优化-3.软件操作篇
SOLIDWORKS大型装配体性能优化方式
SOLIDWORKS装配体配合小技巧

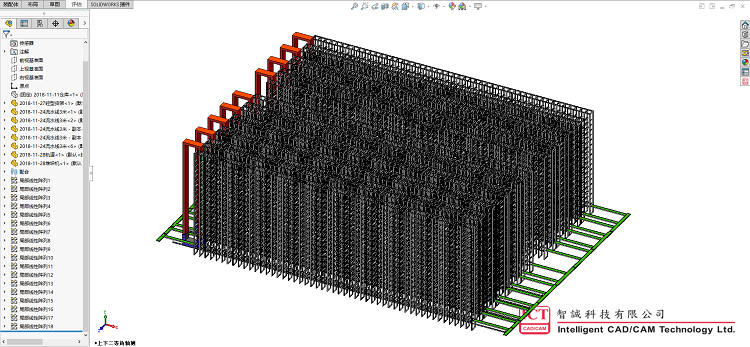

图1 总货架

总货架模型

分析模型:客户在使用SOLIDWORKS做装配体时不规范,阵列较随意,很多零件是在装配体里面测量好尺寸,再进行阵列,导致阵列较多,且没使用子装配体,没有层级。

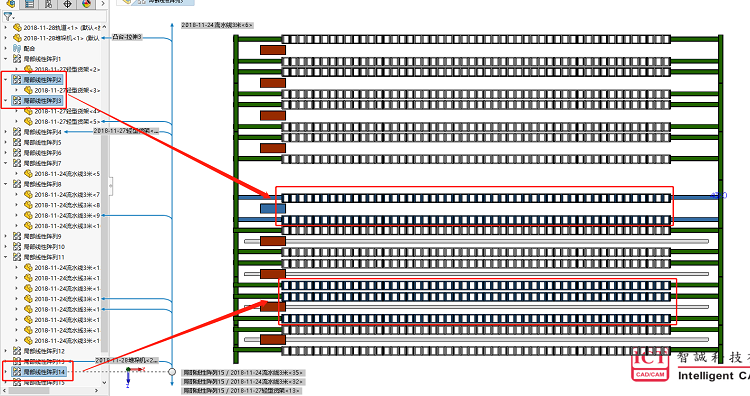

装配体模型 图2 总货架

处理方法:简化模型,分模块装配,将阵列分配到底层,减少总装的阵列特征。
1.  单个焊件阵列数量较多,导致在装配体继续阵列时会影响性能,如图3.1。解决方法:创建简化后配置,在总装配体里只需表现大概形状即可,如图3.2。

货架模块简化前

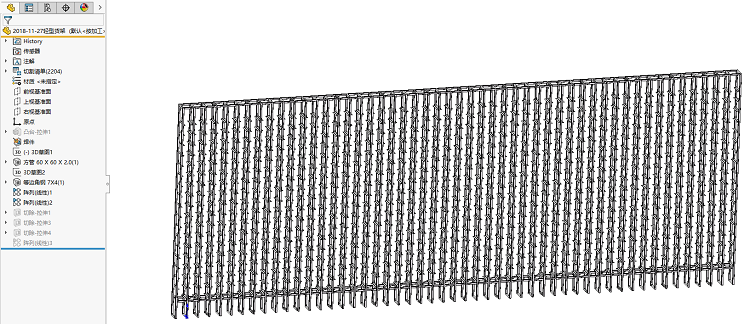

图3.1 简化前

货架模块简化后展示图

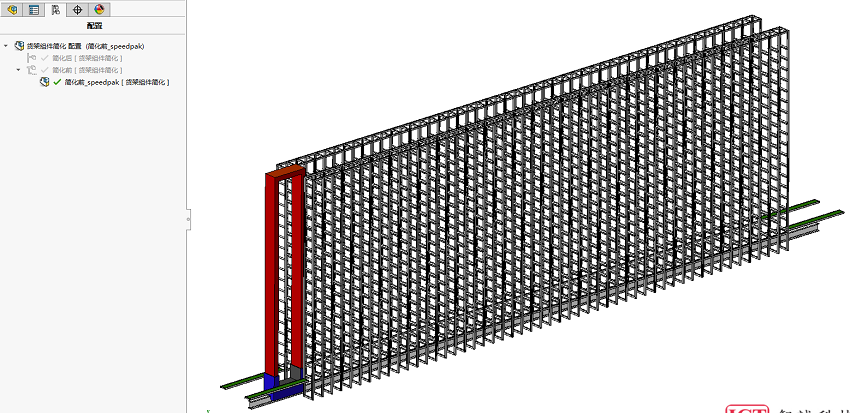

图 3.2 简化后

2.  将总货架拆分成模块,并且对原货架添加speedpak,如图4:

货架模块优化

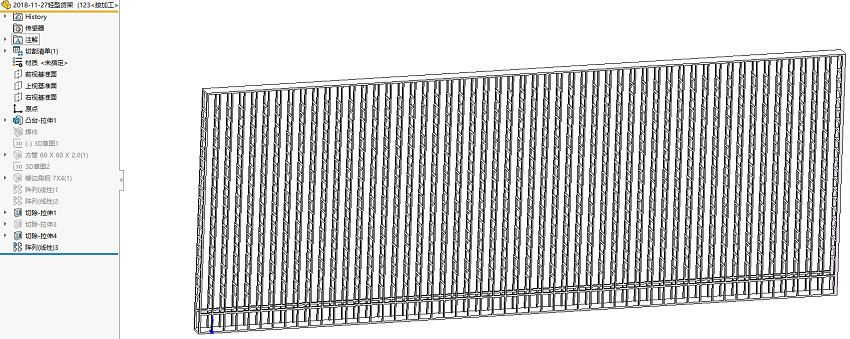

图4 货架模块

3.  总装优化,利用简化货架计算模组位置,用草图驱动阵列,货架模块的speedpak,模型层级变得很清晰,如图5:

货架总装优化

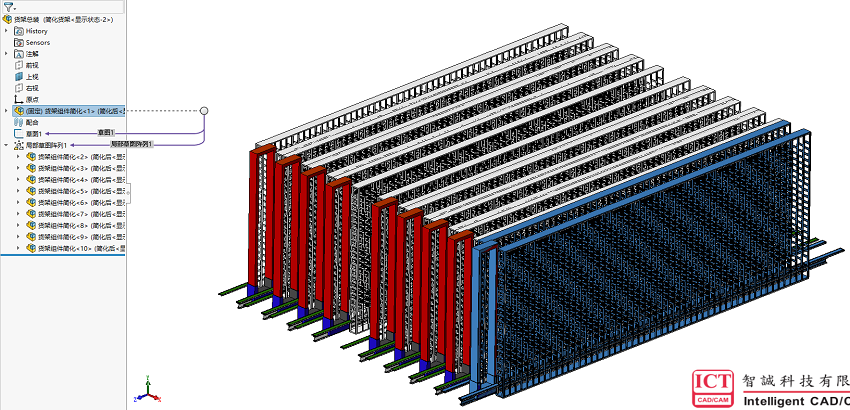

图5 货架总装

总结:优化后的货架总装,跟原货架对比,层级很清晰,特征也减少很多,用简化货架配置运行流畅,同时建议客户使用SOLIDWORKS对多货架这种阵列较多的零件,不要直接在SOLIDWORKS装配体里面编辑,降低性能影响,客户接受优化方案。
