SOLIDWORKS 2018新功能之旋转阵列的演化过程

产品中大量的重复特征可以通过阵列去完成，可以节省时间，但是，很多变化的特征和产品结构看似能够阵列，却又不会设置，导致最后还是用手工一步步设定的方式去完成建模。下面我们就来一起看下SOLIDWORKS软件中的阵列技巧。

1. 旋转阵列（SOLIDWORKS 2018新功能）

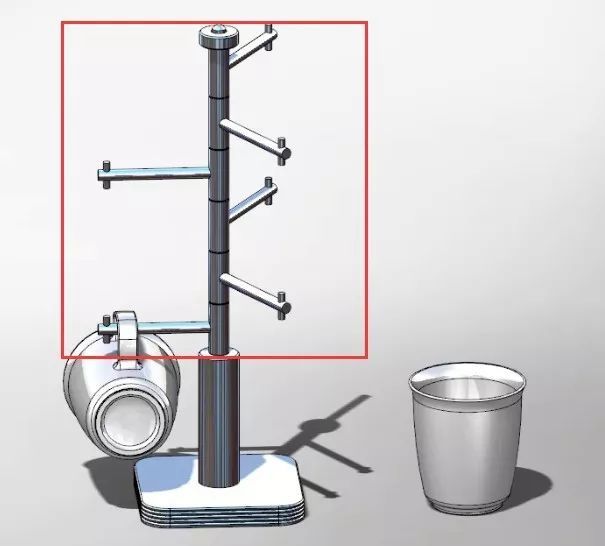

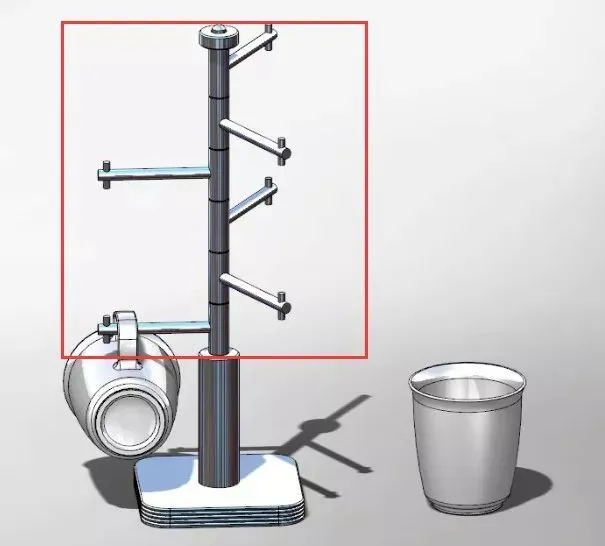

在SOLIDWORKS软件之前的版本中，如果要做到下图中的装配效果，难度不大，只是操作步骤较多，涉及角度修改的时候就更加麻烦一些。

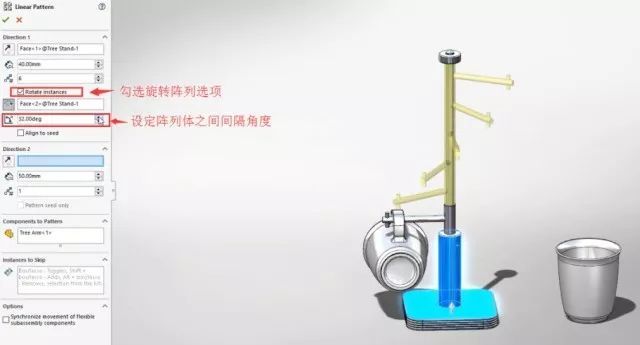

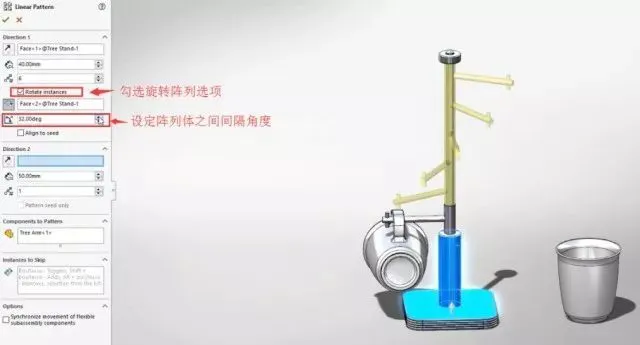

SOLIDWORKS新版本在线性阵列的功能中加入了“旋转阵列”的选项，只需设定旋转方向以及旋转间隔角度就能完成快速阵列的操作。

2. 变量阵列（SOLIDWORKS 2015新增功能，SOLIDWROKS 2016增强）

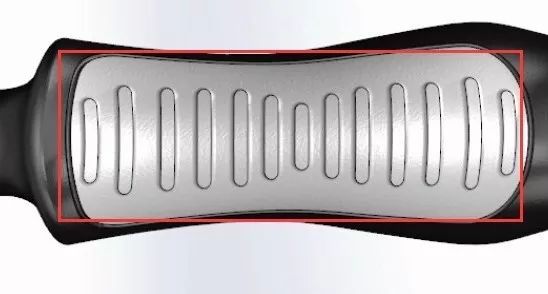

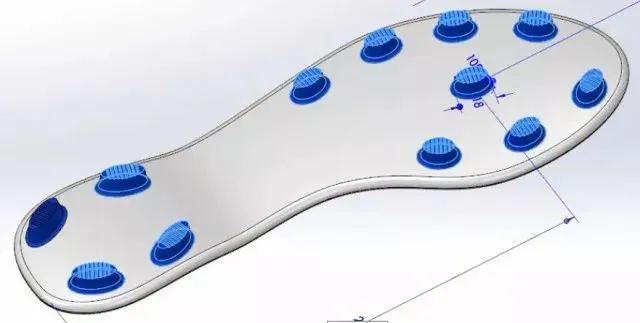

类似于下图中的特征，拉伸方向贴合着曲面法线方向，横向的尺寸还会有变化，这类的特征不少设计师就会选择手动逐步创建了，然而，SOLIDWORKS软件的阵列功能能够帮助到我们。

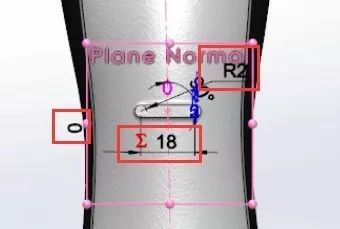

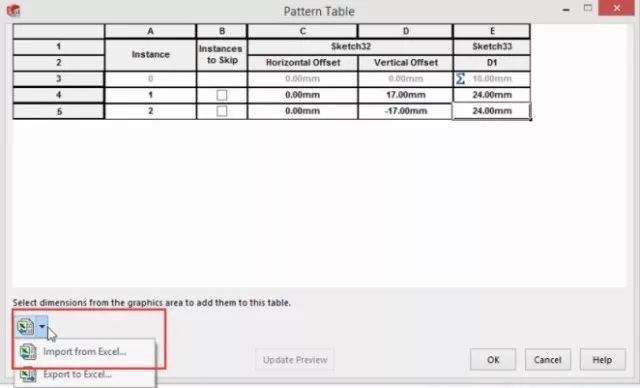

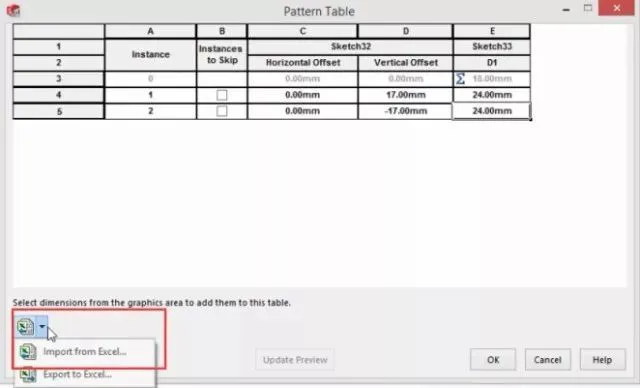

参数化的尺寸，意味着每个参数都是可以基于一定变化规则，去控制和阵列的，抓取尺寸后，利用excel的快速输入和编辑功能填写尺寸变化规律，然后导入到SOLIDWORKS软件中，就完成了整个编辑的过程。

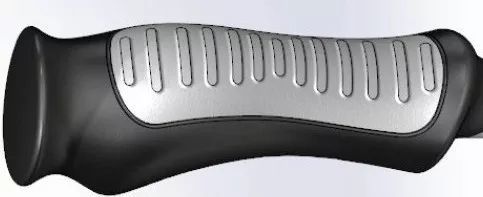

变量阵列能够应用的范围很广，例如下图中的这些。设定的方式大同小异，掌握了其中一种套路，一通百通。

3. 根据参考，变化阵列（SOLIDWORKS 2015新增功能）

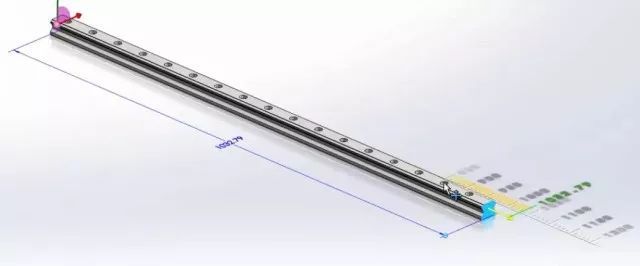

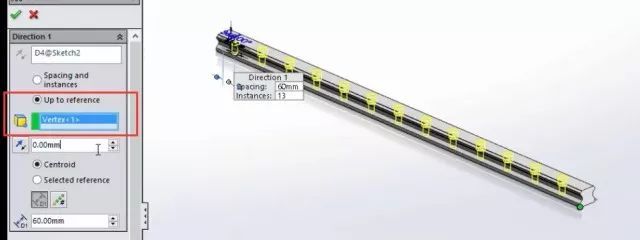

想实现打孔数量根据长度而变化吗？想实现打孔间距根据长度而变化吗？原先，这类的功能需要通过方程式去实现，但是操作繁琐且需要经过很多计算，时间的投入与获得的便捷性相比入不敷出。现在，我们可以快速实现了。

设定的核心在于指定参考，大家尝试一下吧！

4. 可变阵列（SOLIDWORKS 2013新增功能）

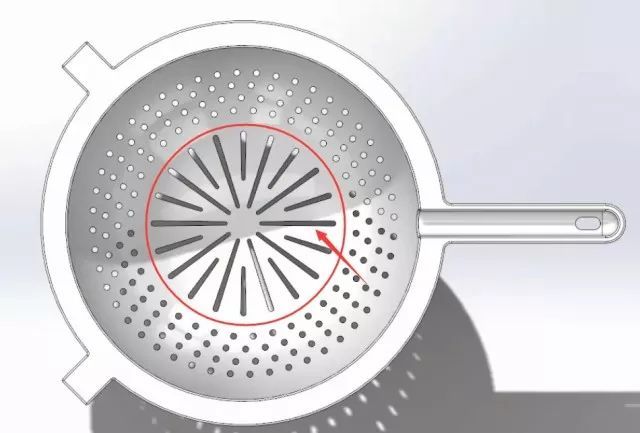

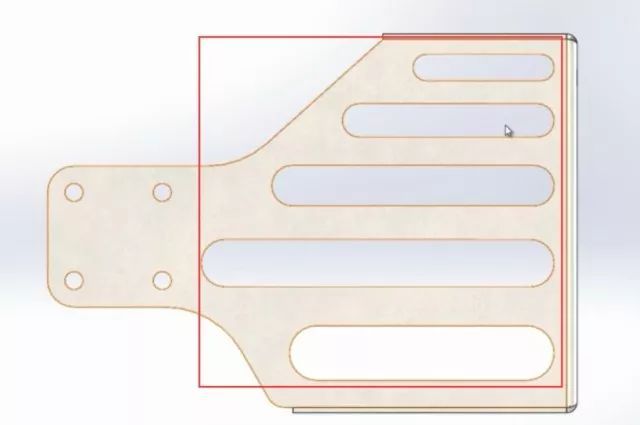

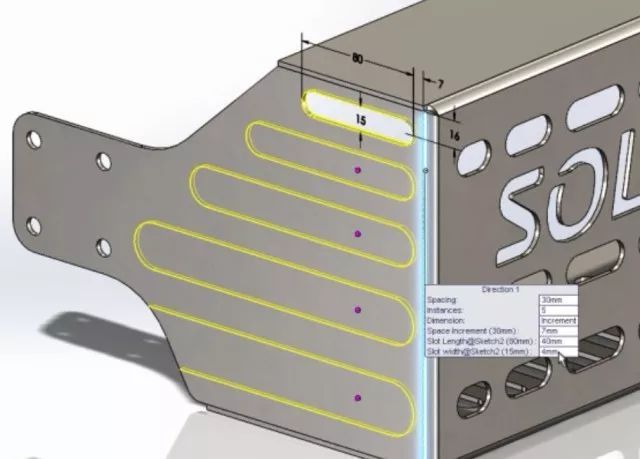

下图中的槽特征大家会怎么做？画5个草图然后切除吗？其实一个阵列就能完成了！

阵列选项中有个“可变阵列”的选项，能够让我们快速设置。

SOLIDWORKS软件对于阵列的功能有着非常多的优化，受限于文章篇幅，还有很多功能没法一一介绍，更多资讯可联系我们或者点击 SOLIDWORKS实用技巧 查阅。
