SOLIDWORKS2017 新功能抢先看之草图设计

草图是建模的基础，为了让大家建模更加得心应手，SOLIDWORKS每年都会在草图方面做非常多的改进。让我们一起来看下2017的草图新功能

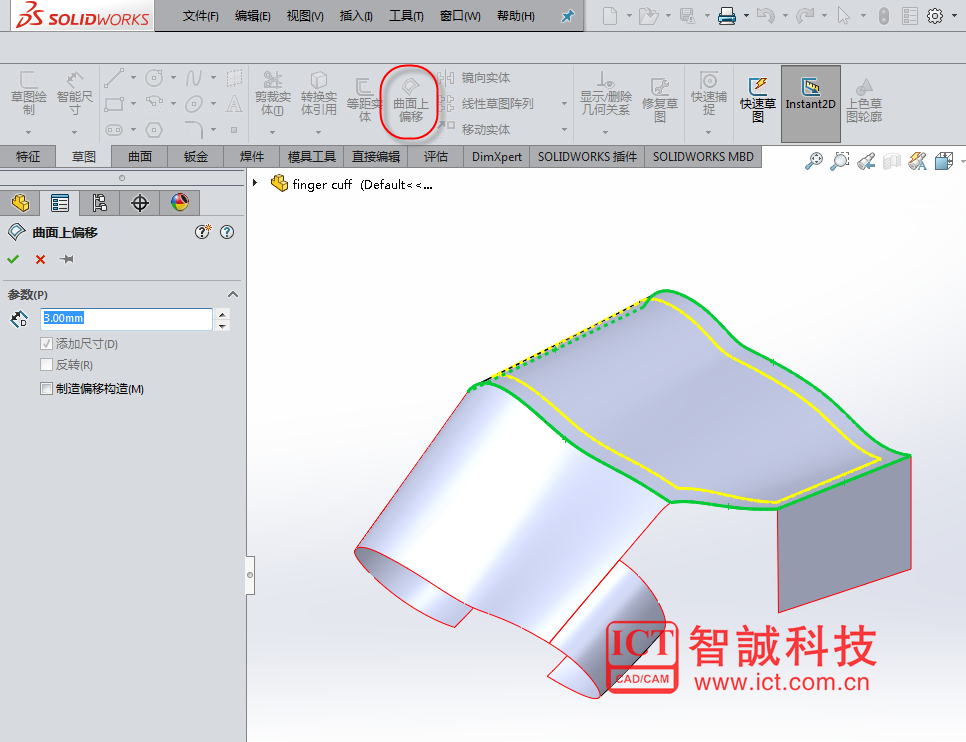

一、在3D 几何图形曲面上创建草图等距

      现在你可以直接使用曲面上等距工具来在3D 草图中使3D 模型边线和模型面等距。

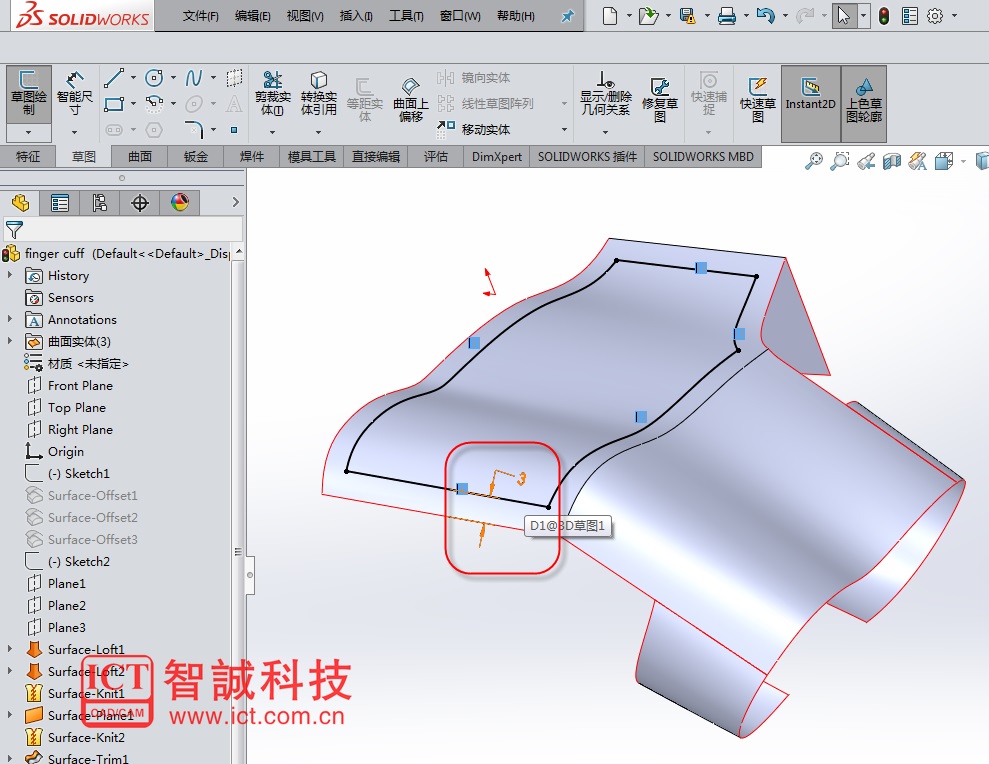

       如果需要修改等距的尺寸，直接点击尺寸修改就好了。

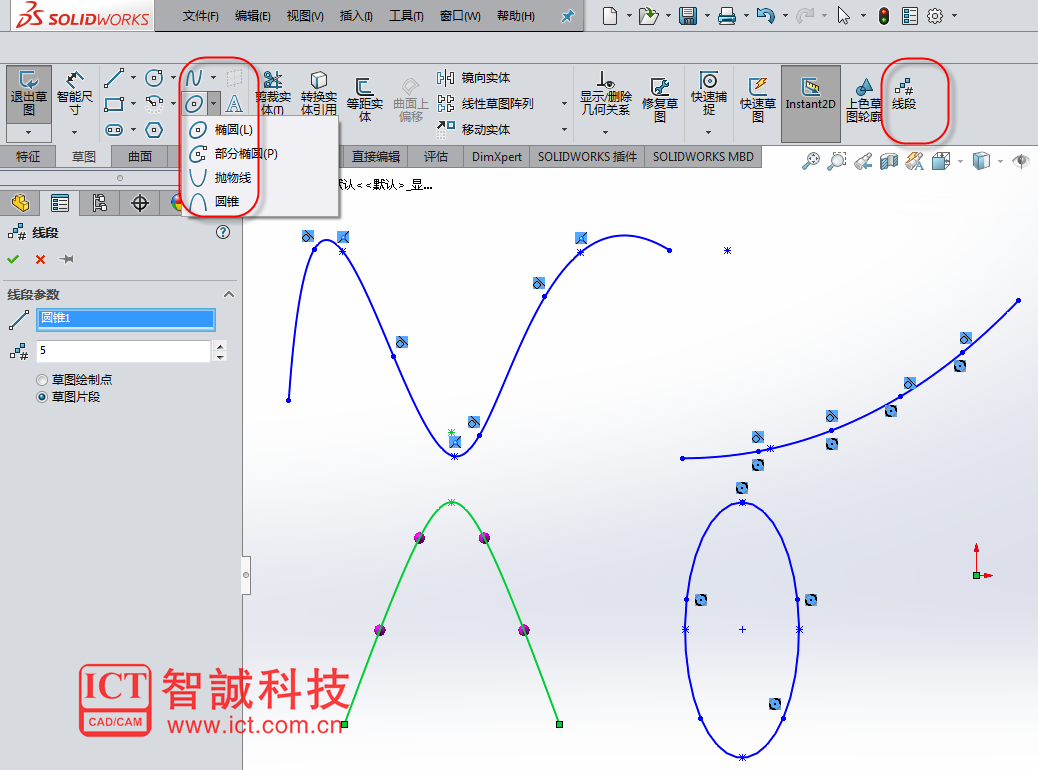

二、 线段等分工具的增强

自从2015年推出了线段等分工具之后，这个工具每一年都在增强。今年它在等分线段的类型上做了重大的进步，现在不仅支持直线圆弧线，还支持你在样条曲线、抛物线、椭圆、部分椭圆和圆锥中创建长度相等的线

三、上色草图轮廓

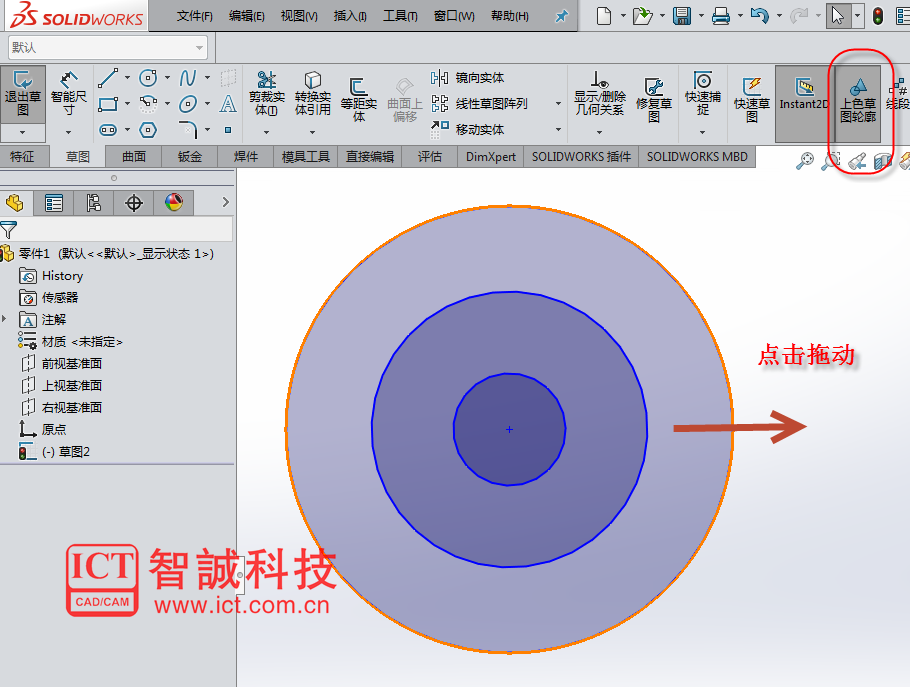

       1、你可以对闭合草图轮廓和子轮廓使用上色草图轮廓命令，这样封闭的草图就会在其封闭区域内显示颜色，如果有子轮廓的会以不同颜色区分。之后你只要用鼠标点击封闭区域之内的任意地方就可以移动草图。之前，您必须使用移动工具来拖动草图轮廓。

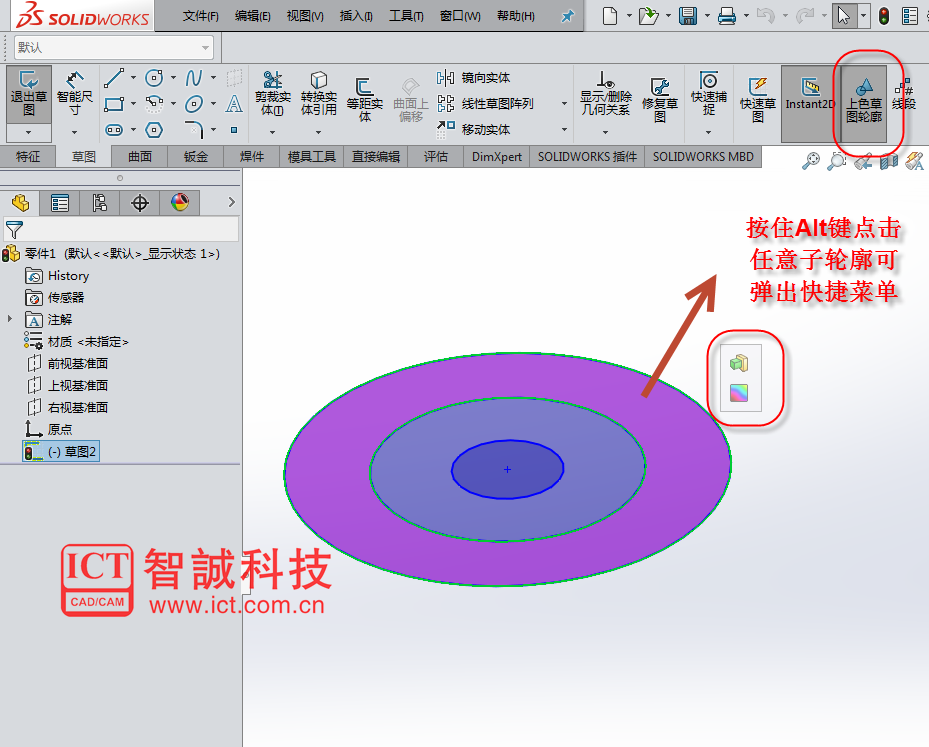

       2、快速拉伸上色草图轮：按住Alt键，点击任意子轮廓可以弹出拉伸菜单。

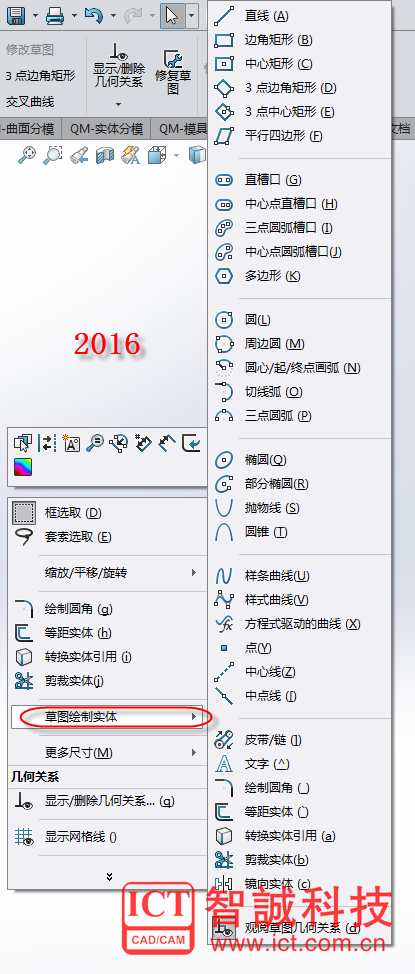

四、优化右键菜单

       2017版对右键选择草图实体的菜单做了分类，看起来更加清爽，方便我们快速选到要用的绘制工具。

以上内容由智诚科技ICT公司技术同事撰写，转载请与我们联系！电话：0755-25138730！
