SOLIDWORKS装配体里的快速装配工具栏的使用技巧

我们在SOLIDWORKS里进行零件装配的过程中，除了“配合”命令外还可以采用“快速装配工具栏”，它有着许多的优点，上手简单，操作方便，非常符合人性化特点，而且还大大的节约了装配时间。具体如何操作呢？就让我们分别以“槽口配合”、“宽度配合”以及“限制角度配合”来进行举例操作。

①  “槽口配合”操作示例：

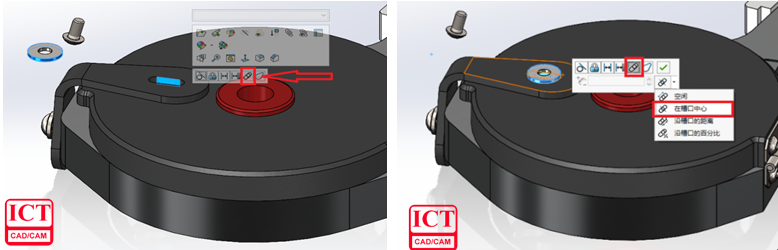

选取垫圈的外圆柱面和槽口内壁（槽口内的方形平面或圆弧面均可），在“快速配合工具栏”里点击槽口命令，选择“在槽口中心”。（这里选择“沿槽口的百分比”，输入50%也是没有问题的）

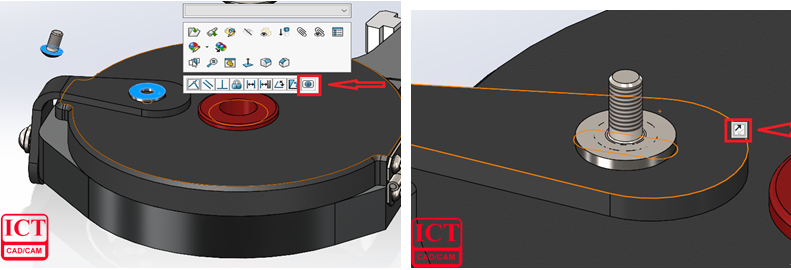

选取垫圈的上表面和螺钉的内平面进行“轮廓中心”配合。（这里有一点值得注意，在配合完成确认后，软件会推断你需要“反转配合”命令）

 ②  “宽度配合”操作示例：

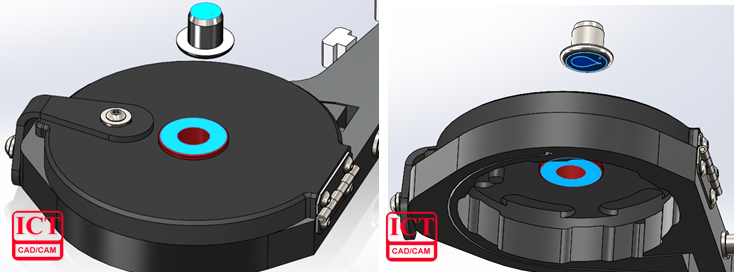

采用宽度配合时需要选取四个面（每个零件各两个）

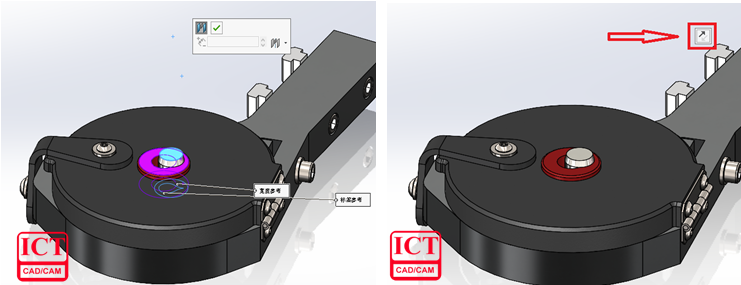

在弹出的“快速配合工具栏”里选择“宽度配合”，配合完成后点击确定，后续软件会推断你需要“反转配合”命令(图示中是需要的)，点击反转配合。

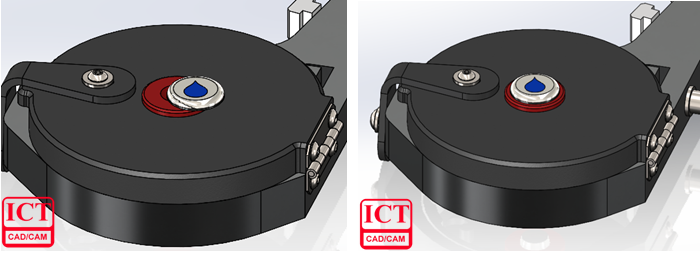

后面采用“同轴配合”便可。

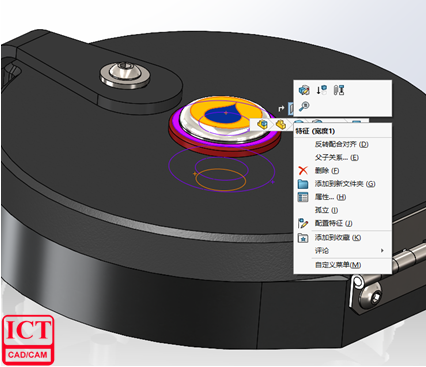

如果当你装配完成后发现某个零件的方向反了，此时可以采用一个“快速反转配合”的方法——选取要反转配合的零件，按“D”键，右击配合方式，随后进行修改便可。

③  “限制角度配合”操作示例：

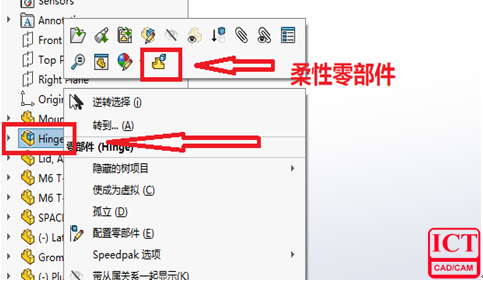

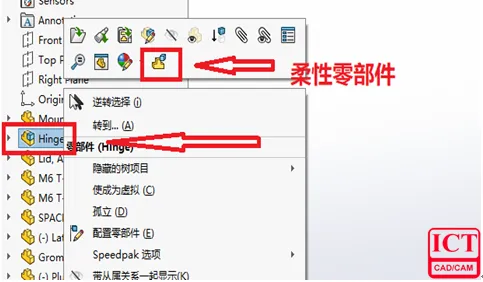

右键“子装配体”，将其变为柔性零部件（此操作是让“子装配体”内的零件能够在“总装配体”里进行移动）。

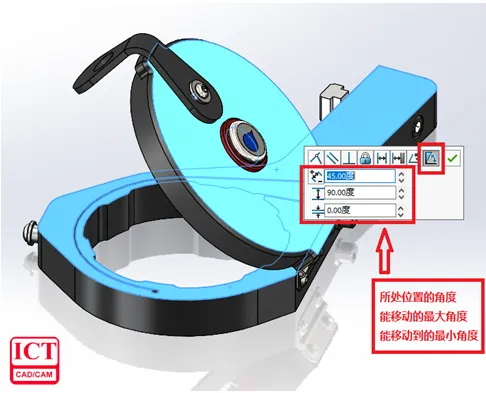

选取进行“限制角度配合”的两个平面，在弹出的“快速配合工具栏”里选择“限制角度配合”命令，接着在相应的文字框中填上“所处位置的角度角度”、“最大角度”以及“最小角度”即可。
