SOLIDWORKS ：我如何制作自己的越野卡丁车 – 第 1 部分

让我们面对现实吧，在某个时候，大多数有抱负的年轻工程师或设计师都认为，制作自己的卡丁车、越野车或只是乘坐卡丁车类型的东西会有多酷......好吧，现在作为一个成年人，对在网上购买别人的垃圾有一点瘾，我将尝试让那个年幼的孩子梦想成为现实。我以我通常的方式开始这个项目，花几个小时在谷歌和论坛上寻找建议和灵感，然后忽略大多数并前往一些在线拍卖网站购买一些我最终可以设计和制造的组件，但要么 A，在材料或工时方面更贵，B， 超出了我很容易获得的设备的能力。

我想购买的第一个组件是后轴，虽然我很想在我的车间里有一台尺寸合适的车床来转动我自己的车床，但我既没有空间也没有时间让投资物有所值。

现在，很多人想制作这样一辆卡丁车的好处是，几乎相同数量的人在完成它之前就放弃了......对我来说幸运的是，这意味着互联网是二手市场上负担得起的零件的宝库，其他放弃项目的人希望将其卸载！

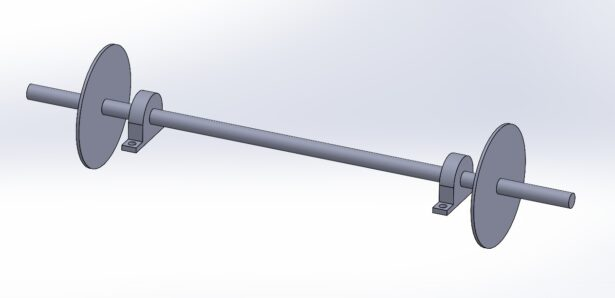

我设法在本地轻松采购和收集了一个带有制动系统和链轮的小型后轴，一旦我拥有了它，就该对其进行建模，以便它可以在我的装配模型中轻松使用。我跳入 SOLIDWORKS for Makers 并仔细复制了车轴组件的关键尺寸，我不需要捕获每个细节，足以让我从其关键位置设计其他零件。

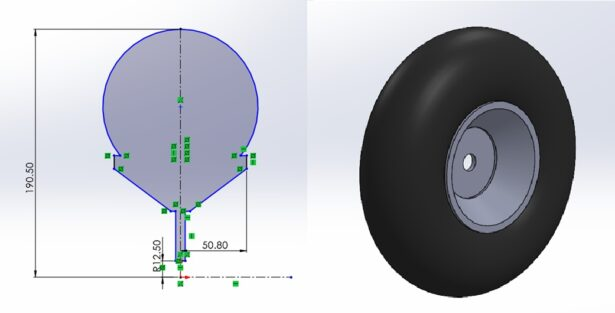

所以现在我有一个车轴和一个 CAD 模型，我可以从中开始设计，但是，我需要找到更多的组件才能真正让我能够启动这个项目。我回到值得信赖的互联网上，找到了我需要的下一个逻辑组件。一些轮子。与车轴一样，我很幸运，其他人摆脱了零件并装进了 4 个 13 英寸外径车轮，这些车轮将直接安装在车轴上的轮毂上。同样，我只需要一个粗略的模型来在我的整个装配中使用来检查离地间隙等。 SOLIDWORKS for Makers 使这项工作变得容易，几分钟之内我就拥有了一个足够详细的模型来使用。我为某些面添加了一些颜色，只是为了帮助区分轮胎和轮辋。

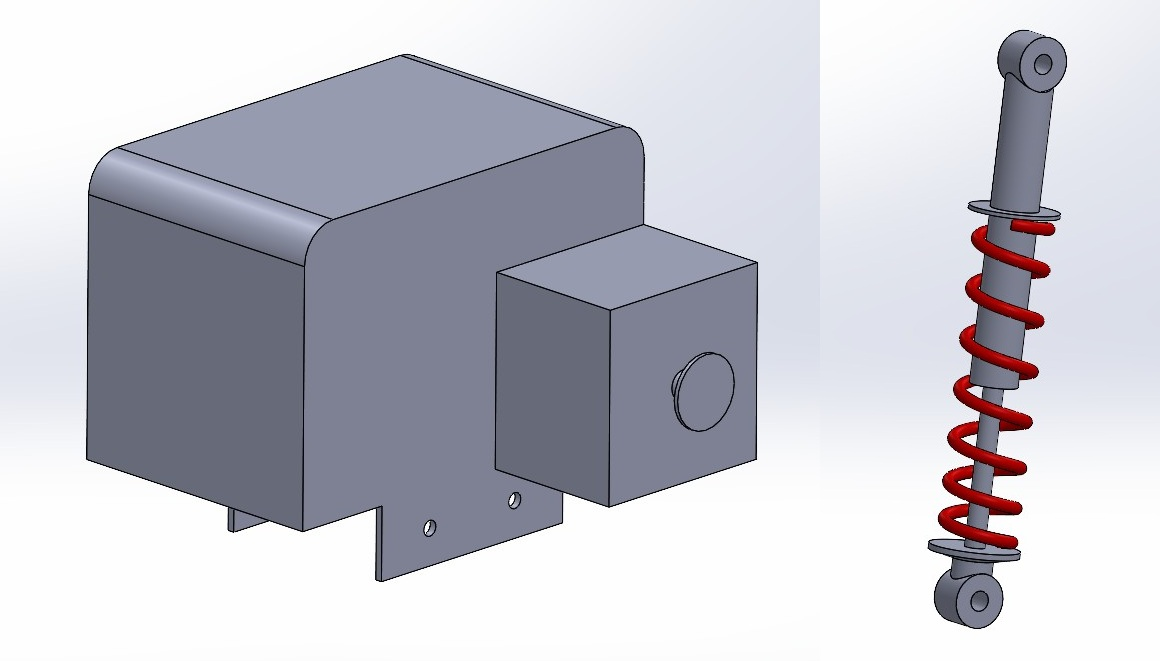

我最终需要采购更多部件，包括组件、座椅、某种让卡丁车移动的方法和某种转向方式。我最不担心座椅，最担心如何让它移动......我内心的机械工程师想使用发动机，但我内心的设计师认为电动机可能更容易合并。最后我按照我最了解的，走上了机械发动机的路线，我的大脑仍然告诉我，电动是巫术......我找到了一个 89hp 的 2 冲程电机出售，并最终在第二天收集了它，我再次制作了一个简单的 CAD 模型，显示了关键的安装点和功率输出链轮，这些链轮需要与轴组件上的链轮对齐。这个座位是一个简单的选择，我设法找到了一些附在我一个侄子身上的东西，它以前坐在踏板上沿着三轮车，这会起作用。我买后桥的同一个人有一些前轴短截线，我同时抢购了这些短截线，同样，对于这些零件，我所需要的只是一个粗略的 CAD 模型，其中关键连接点位于正确的位置，可以远离工作。

我为这部分项目制作的所有模型都使用了 SOLIDWORKS for Makers 中的简单入门级功能和工具，在下一部分中，我们将围绕后桥组件进行一些更深入的设计工作，包括发动机和车桥支架以及一些支架功能，以允许我安装一些悬架组件。
