3D Sculptor xShape 存钱罐建模：SOLIDWORKS 教程

在本教程中，我使用了各种细分形状，包括四球形、圆锥体、圆柱体和环面，或者我喜欢称环面为甜甜圈。四球是一个很好的形状，因为它不是完全圆形的，它几乎是方形的，这是非常独特的，在 SOLIDWORKS 中创建会稍微困难一些。锥体用于腿和耳朵，这种形状真的很容易纵到耳朵里，然后腿和耳朵都被镜像了。如本教程所述，编织任何镜像细分形状非常重要，以便它们成为实体。你需要有针织体才能将体合二为一。您还希望编织主体以导出到 SOLIDWORKS。

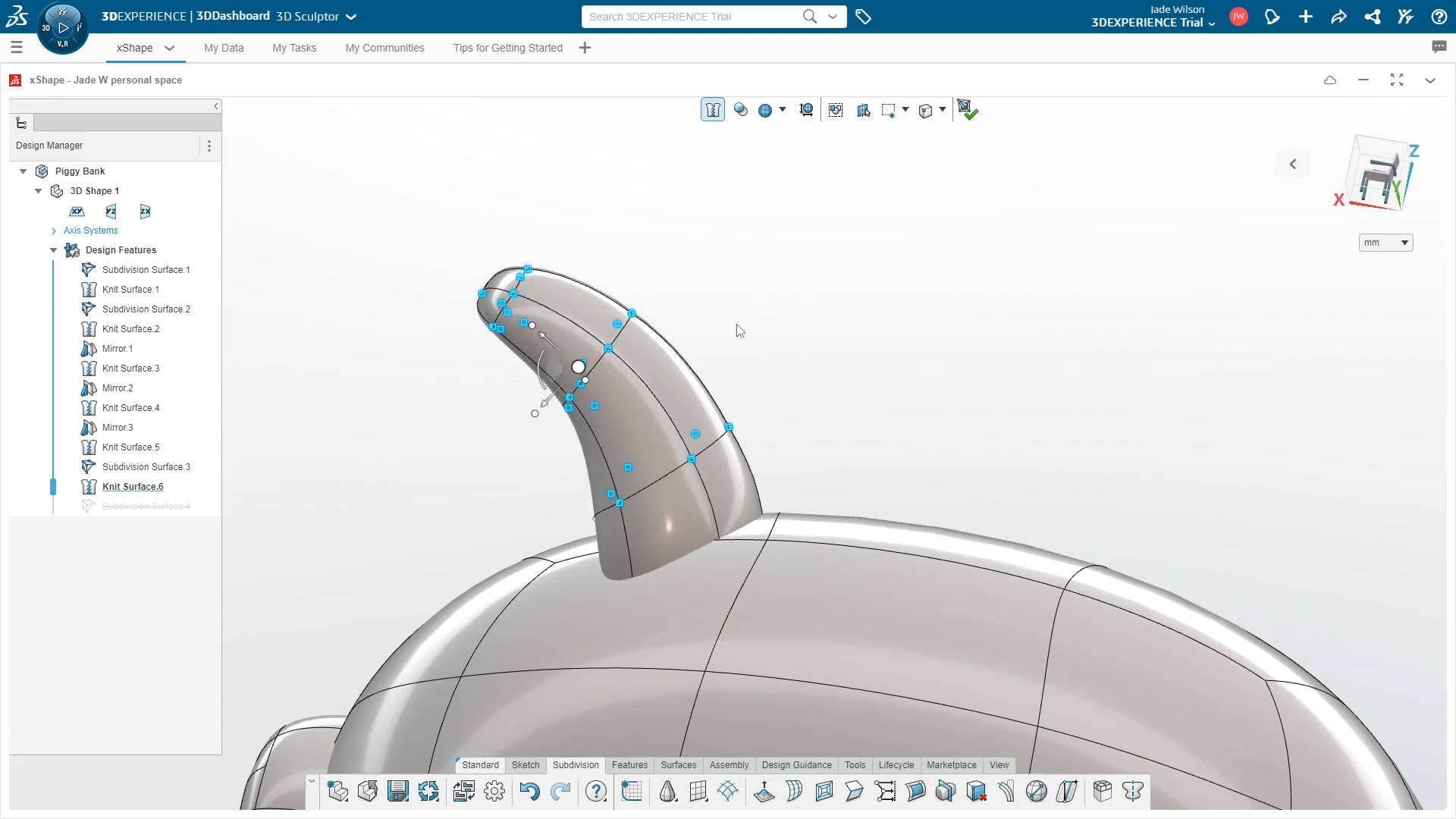

我能够沿着锥体细分表面选择单个或选择控制点组，以向内移动点以创建耳朵凹痕，然后通过沿耳朵旋转点组直到耳朵完全弯曲，在耳朵中创建曲线。像这样的形状通常需要我更多时间在 SOLIDWORKS 中创建，而且我仍然认为我无法创建如此有机的东西。xShape 非常灵活，可以让你真正玩弄形状，我对这个应用程序没有太多经验，但它使用起来非常直观，你几乎感觉自己像一个雕塑家，能够推拉，甚至添加更多控制点。

 将所有针织细分形状全部组合成一个实体体，您可以通过在控制点之外添加平面来编辑模型，为切割挤压等特征创建草图，我用它来创建猪的鼻孔。如果您愿意，您可以在此应用程序中完成所有作，就像在 SOLIDWORKS 中一样，您可以编辑草图尺寸、完全定义和添加关系。

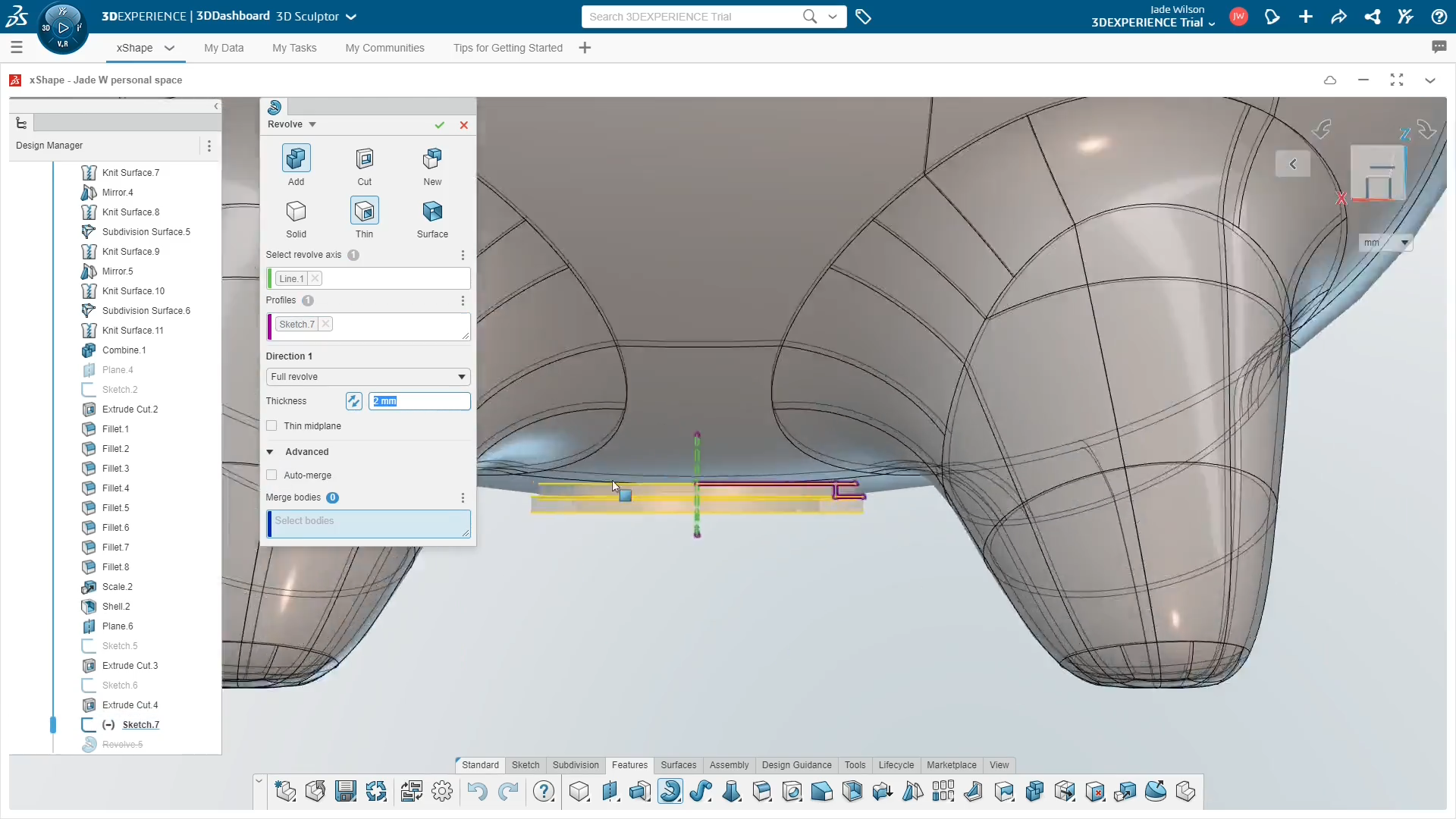

在给猪脱壳之前，我添加了一个用于硬币的切割挤压槽，以及一个用于塞子推入的孔。如果你不熟悉塞子，它是一个橡胶或软木塞，可以取下让硬币从存钱罐中掉出来，有些存钱罐是完全密封的，可以用锤子打开，但我长大的那个有一个黑色的橡胶塞子。我使用线性草图创建了塞子，并使用薄特征旋转，未合并以创建一个单独的主体。

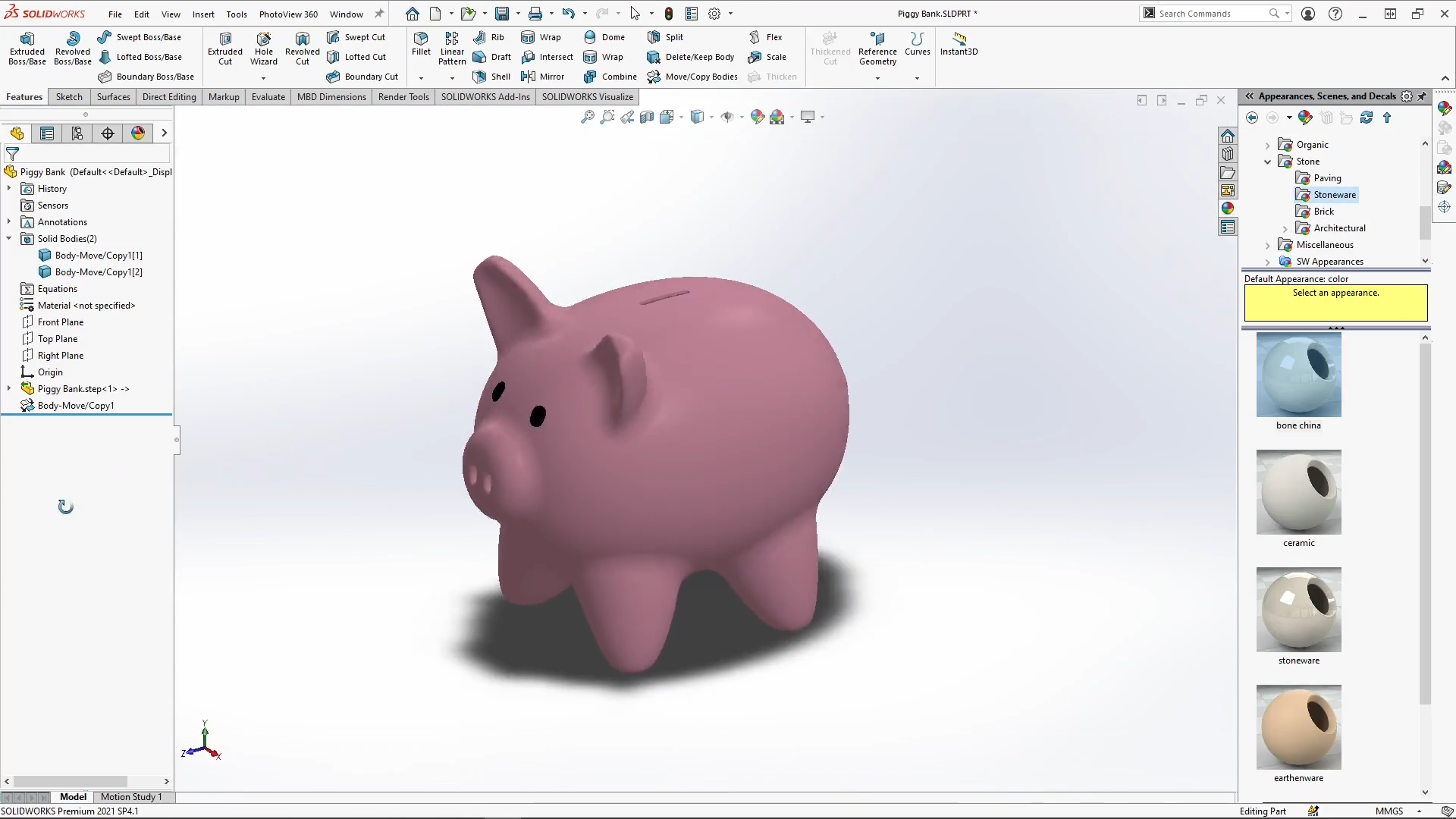

获得最终模型后，我可以将其保存并导出为 Step 文件，并将其导出到磁盘上的文件，将其保存到我的电脑上。该文件可以直接打开到 SOLIDWORKS 中，可以应用特征，添加外观，也可以导出到 SOLIDWORKS 可视化中进行渲染，您可以在教程末尾看到我使用最终模型创建的动画。
