3D 打印橡皮泥工具：SOLIDWORKS 教程

首先，我在这里为您提供了滚轮的手柄部分和用于创建车轮印章设计的 DXF 文件：3D Printed Tools Files.zip

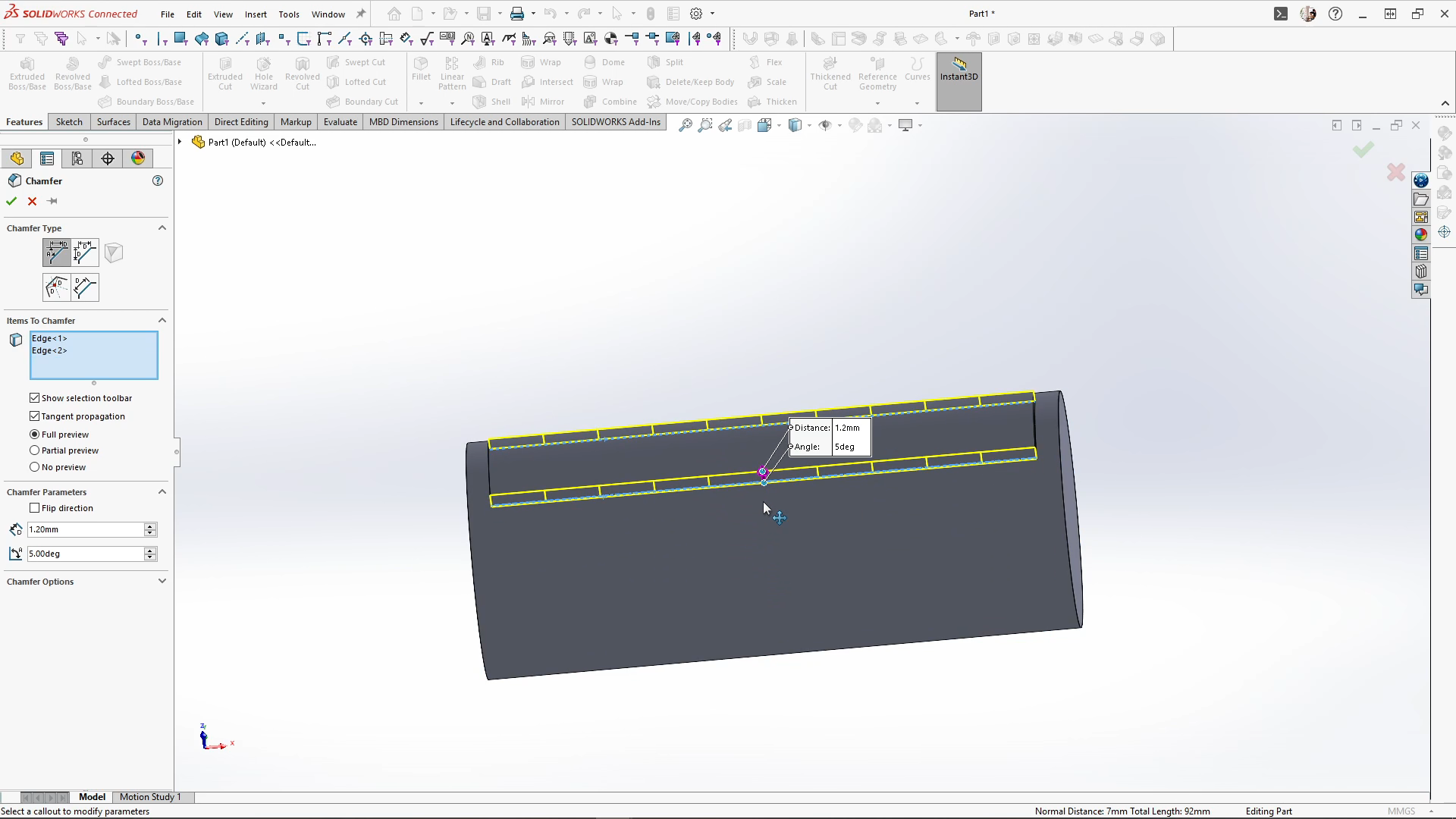

从滚轮的车轮部分开始，我挤压了一个 20 毫米的圆，中平面 50 毫米。在前平面上绘制草图，我从轴上以 7 x 46 毫米绘制了一个中心矩形。挤出这个，我将下拉菜单更改为从曲面挤出，选择圆柱面，我将其盲目挤出 1.2 毫米，合并结果。我在挤压件的顶部和底部边缘添加了 1.2 毫米的拔模角度，角度为 5 度。拥有这个角度有助于滚筒在滚动面团时不会拉起面团。接下来，我在前平面上添加了一个新平面，以在枕木上绘制一些铁路钉。我用 1.2 毫米的拔模角将它们挤出 5 毫米，合并。

从这里开始，我使用了SOLIDWORKS圆形阵列功能，并选择了两个凸台挤压和倒角特征作为要阵列的特征，然后选择了圆形边作为要阵列的方向，为此，我阵列了 4 个间距相等的实例。

对于轨道，我绘制了等腰梯形草图并将其镜像。然后可以使用滚轮临时轴旋转这些。当擀成面团时，这些会为托架创建正确的间隔轨道，以便滑架向下滚动。

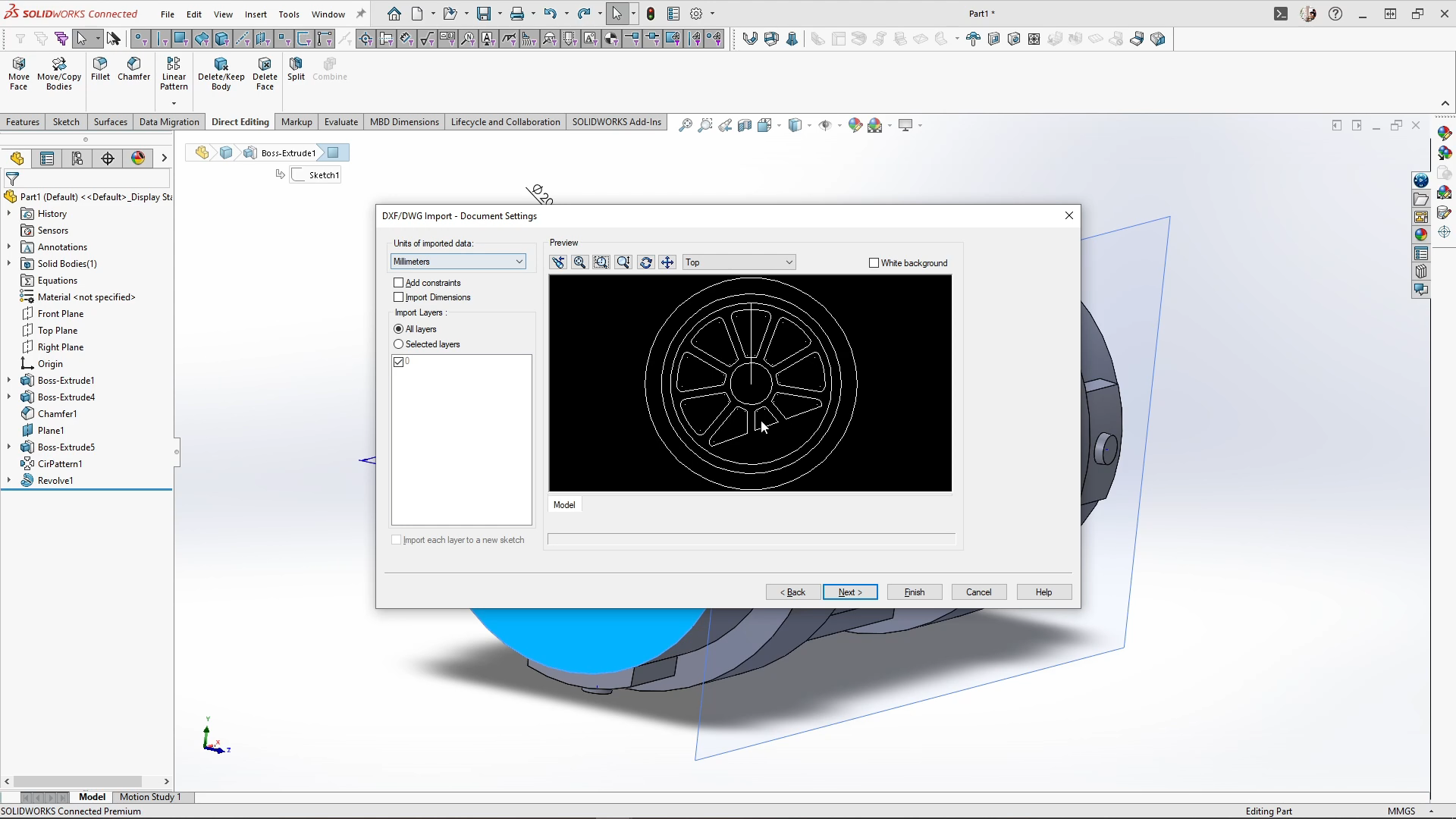

转到滚轮的轮印端，我首先选择滚轮、嵌件和 DXF 的左侧端面。这里我导入了 Wheel DXF 1 文件。在 DXF 导入设置下，我取消选中 import as reference（导入为参考）框，然后是下一步。仔细检查我的单位是否以毫米为单位，我可以看到 DXF 草图预览框并选择完成以将我的 DXF 作为草图导入。

当草图进来时，我修复了整个草图以完全定义它。然后，我将挤压件切割成 1.2 毫米，以 5 度的拔模角度帮助印章更容易释放。

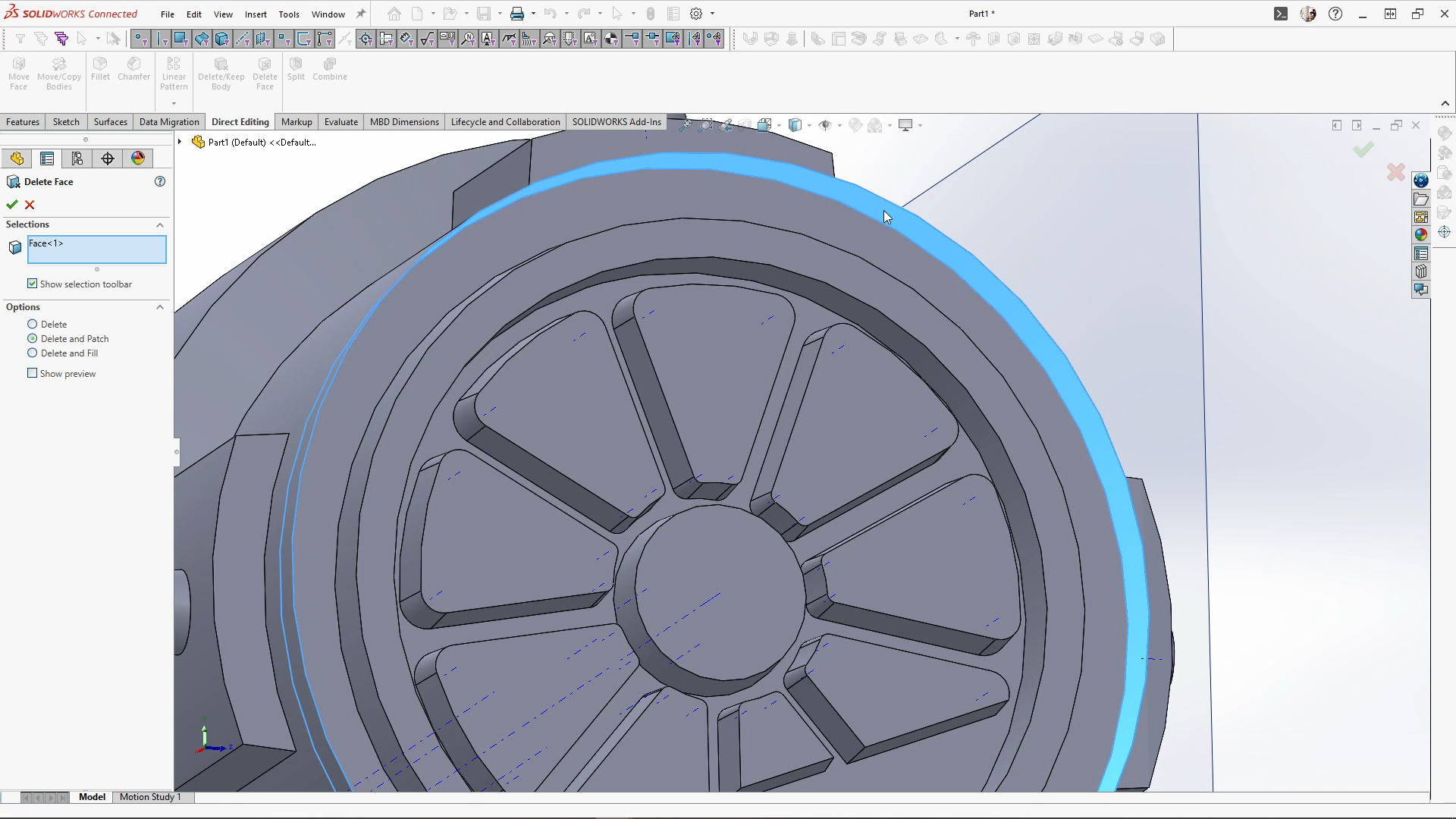

应用后，您将在下面看到，我留下了拔模角切割留下的外墙。为了删除它，我使用了 direct editing 选项卡和 ｄｅｌｅｔｅ face。在选项下，我使用了 ｄｅｌｅｔｅ 和 patch selected。选择面并将其删除将删除并修补零件。

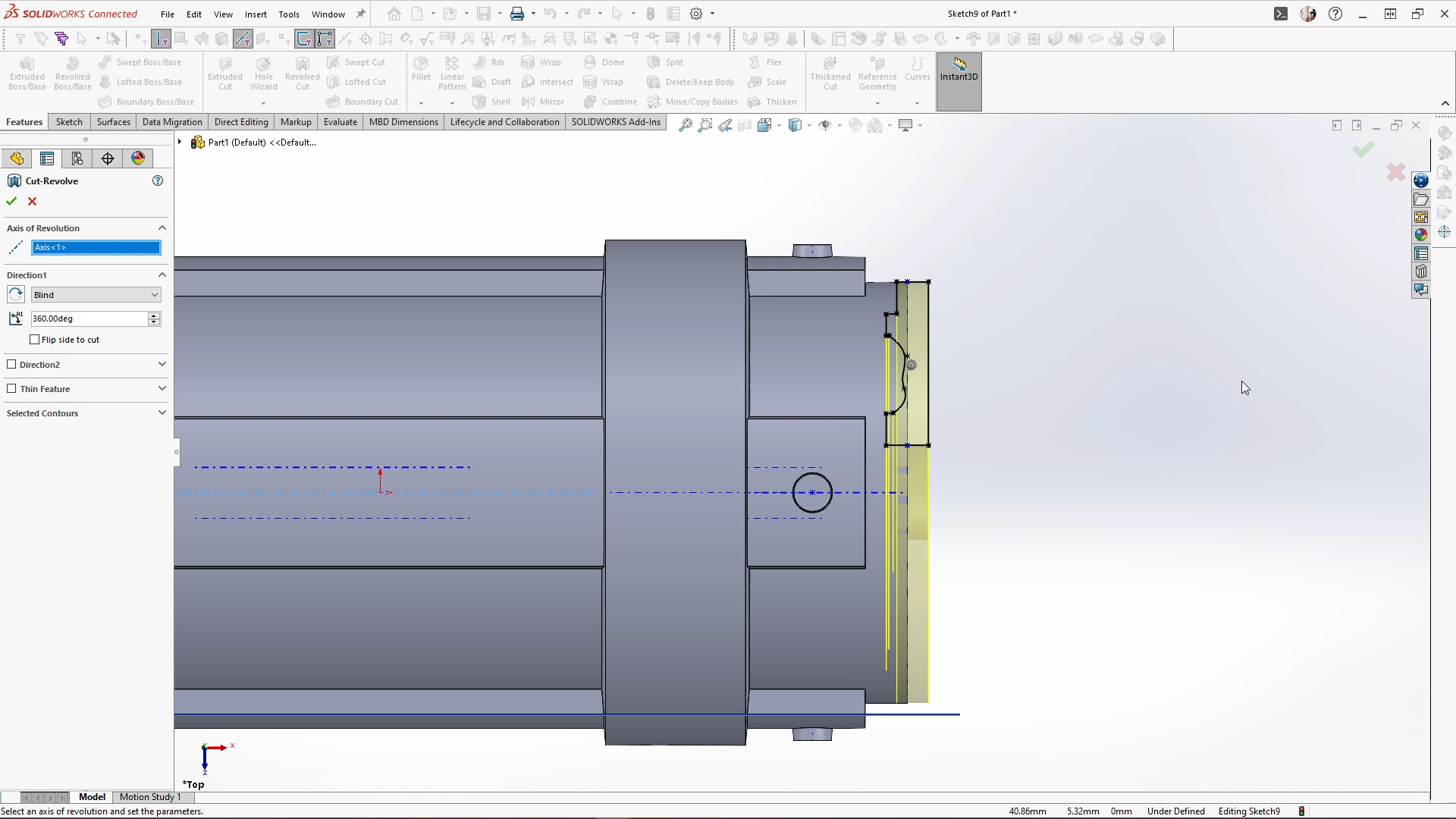

对于滚筒的另一侧，我没有切割草图，而是使用了旋转切割。选择顶平面并插入 DXF，我导入了第二个砂轮 DXF 文件。重复相同的导入设置，草图进来，并被移动并固定到位。然后，我从滚轮中心轴旋转切割草图。

为了让滚轮固定在手柄上，我需要在滚轮的两端添加一些孔。滚轮完成后，我保存了它并将零件放入手柄的组件中，并使用同心配合和宽度配合将其配合到位，以使滚轮在手柄内居中。

对于马车，我从前马车开始。我画了马车底座，其中包括两个 4.5 毫米的圆圈，用于轮轴穿过。然后我将这个中板挤压了 18 毫米。为了帮助将面团保持在托架的顶部，我创建了一个凸起的纹理。这只会为面团创造更多的表面积。为了创建它，我从一个 2 毫米的圆形草图中心开始，以 35 度的拔模角度将其挤压 1 毫米。选择新功能后，我使用了填充图案并选择了填充边界的顶面。我将实例每个方向隔开 6 毫米，并将图案布局类型更改为方形。并应用了它。

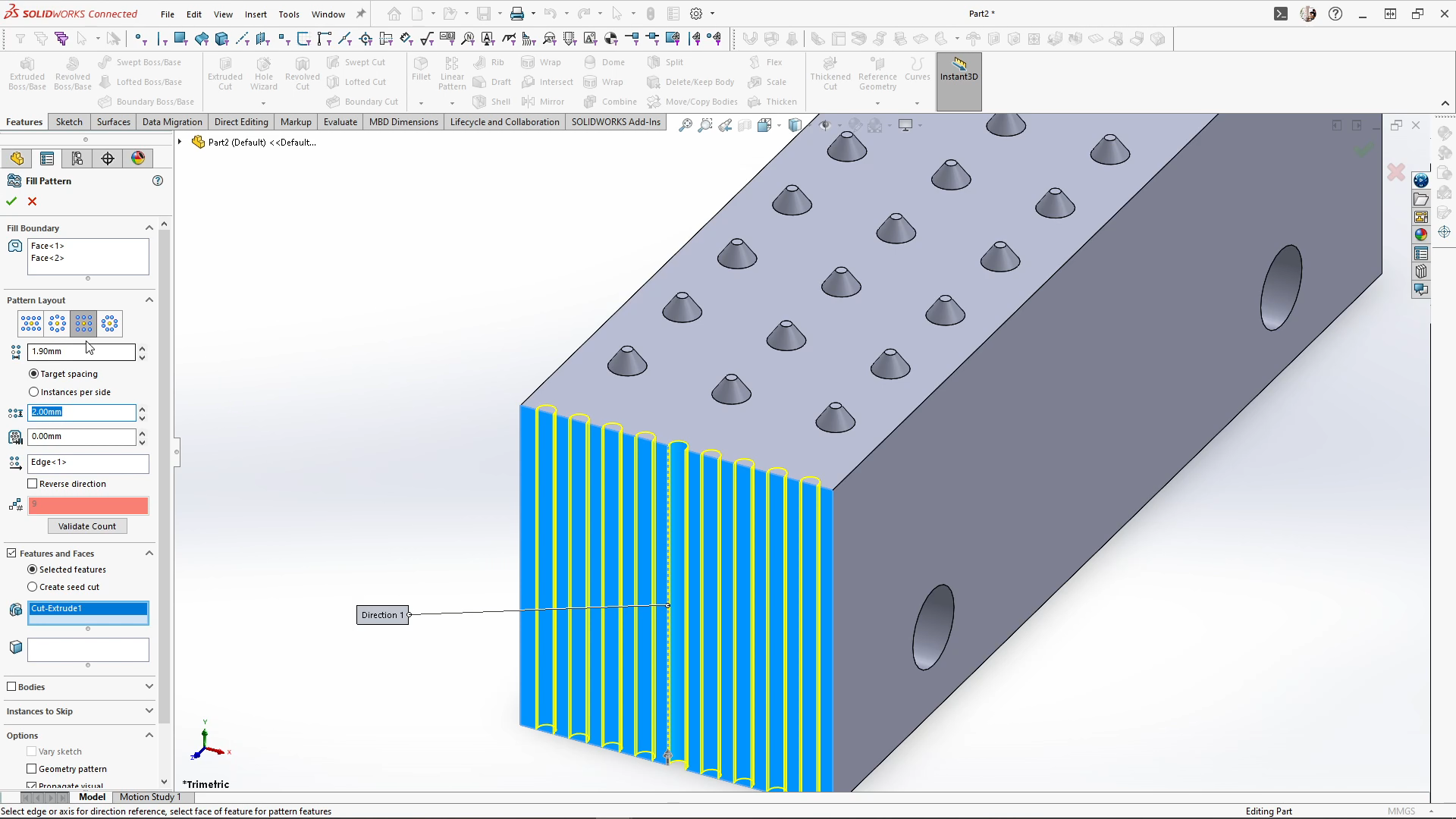

在马车的正面绘制草图，我使用插槽在边缘的中点上绘制了一个短的弯曲凹痕。然后 extrude 将草图全部剪切完成。再次使用填充图案，然后我为填充边界选择了正面，并为图案特征选择了切口。将它们双向间隔 1.9 毫米并应用。这个表面可以用来将面团压到火车的前部，以增加火车的可玩性。

在顶部平面上绘制草图，我绘制了一个 10 毫米的圆并完全定义了草图。然后，我将扫掠功能与圆形轮廓选项结合使用，将草图作为我的路径，并采用 4 毫米的直径，合并结果。这将创建一个用于链接滑块的环。

对于车轮，我绘制了一个 4 毫米的轮轴，并将中板挤压了 24 毫米。在车轴的端面上，我画了一个 22 毫米的圆，并通过 4 毫米的盲板挤压车轮。我挤压了未合并，因为我需要在以后镜像轮子及其功能。在挤压的车轮面上绘制草图，我绘制了一个 19 毫米的圆，并以 20 度的拔模角度挤压 2.5 毫米进行切割。

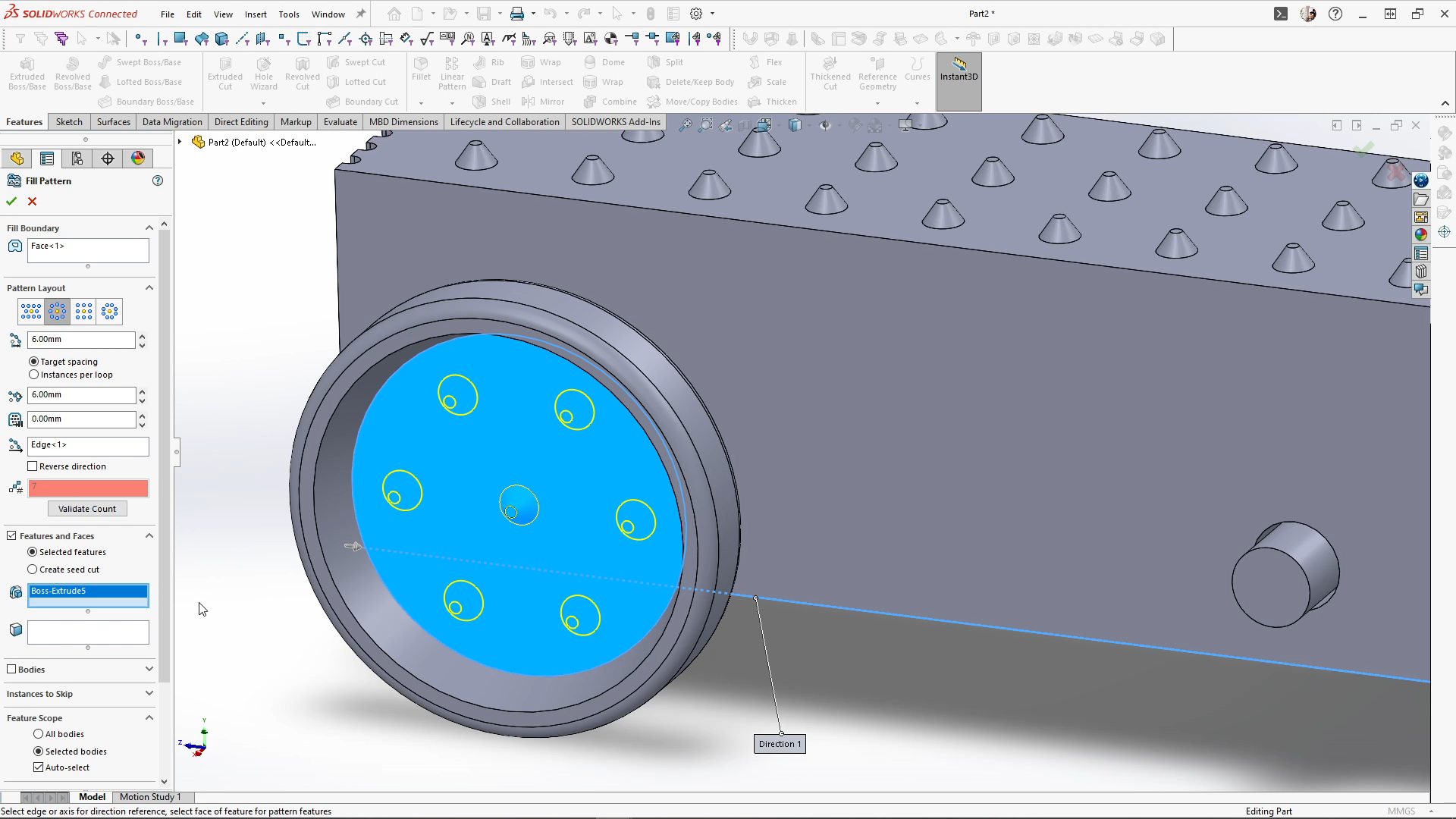

我还在轮子上添加了相同的填充功能，这将有助于推入轮子的面团停留在那里，再次创造更多的表面积。

轮子完成后，我在右平面上镜像轮子，然后在前平面上镜像，直到我有一组 4 个。为了将车轮和车轴作为整体进行 3D 打印，我使用组合添加功能将车轮和车轴组组合在一起。然后，我可以将零件保存为 front train。

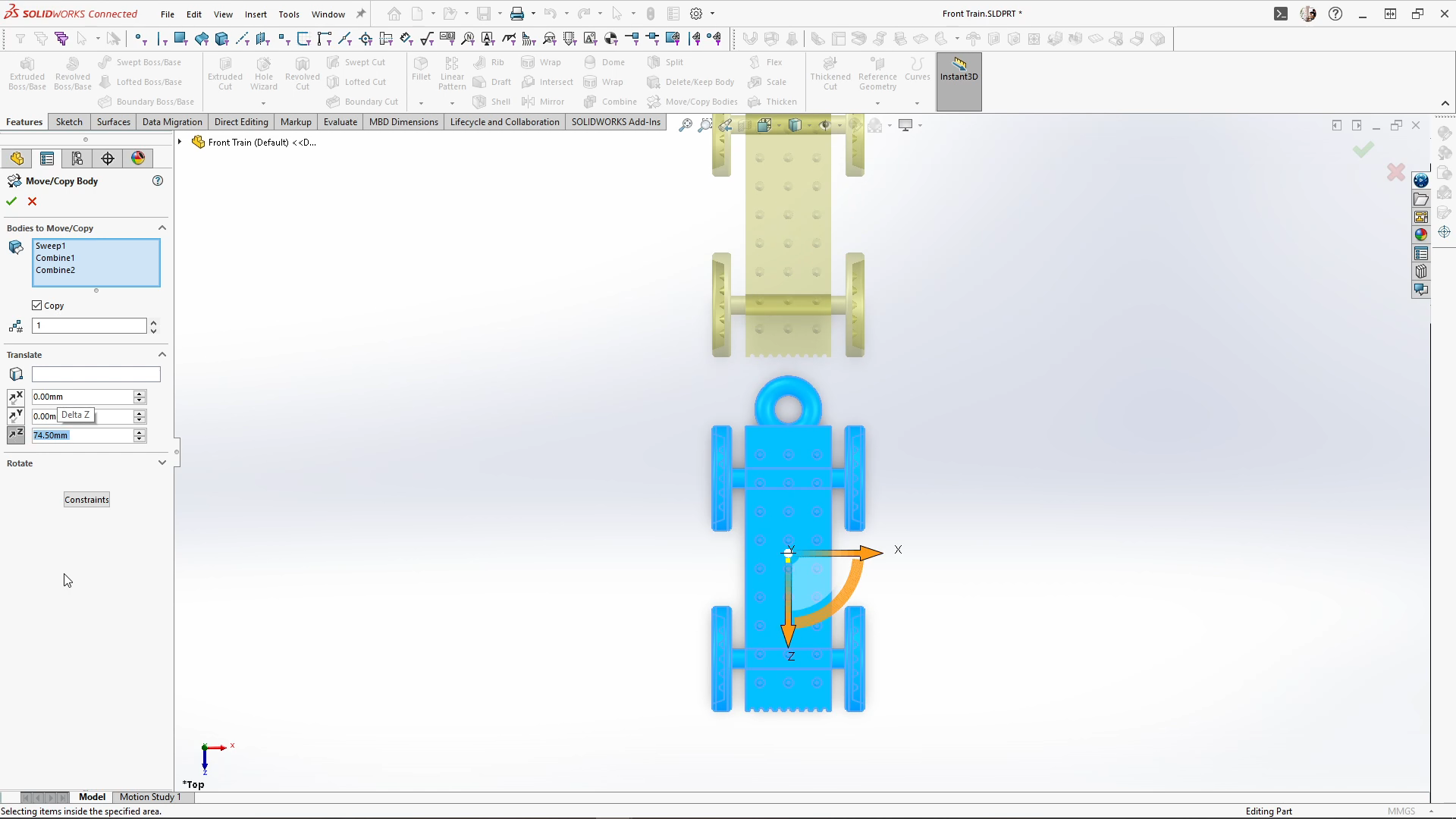

保持零件打开，我使用移动/复制实体功能移动并创建一个火车副本，并将其间隔 74.5 毫米。我希望后车厢是一个可以多次打印并重新连接到火车的部分，所以我需要去除车厢前部的纹理。

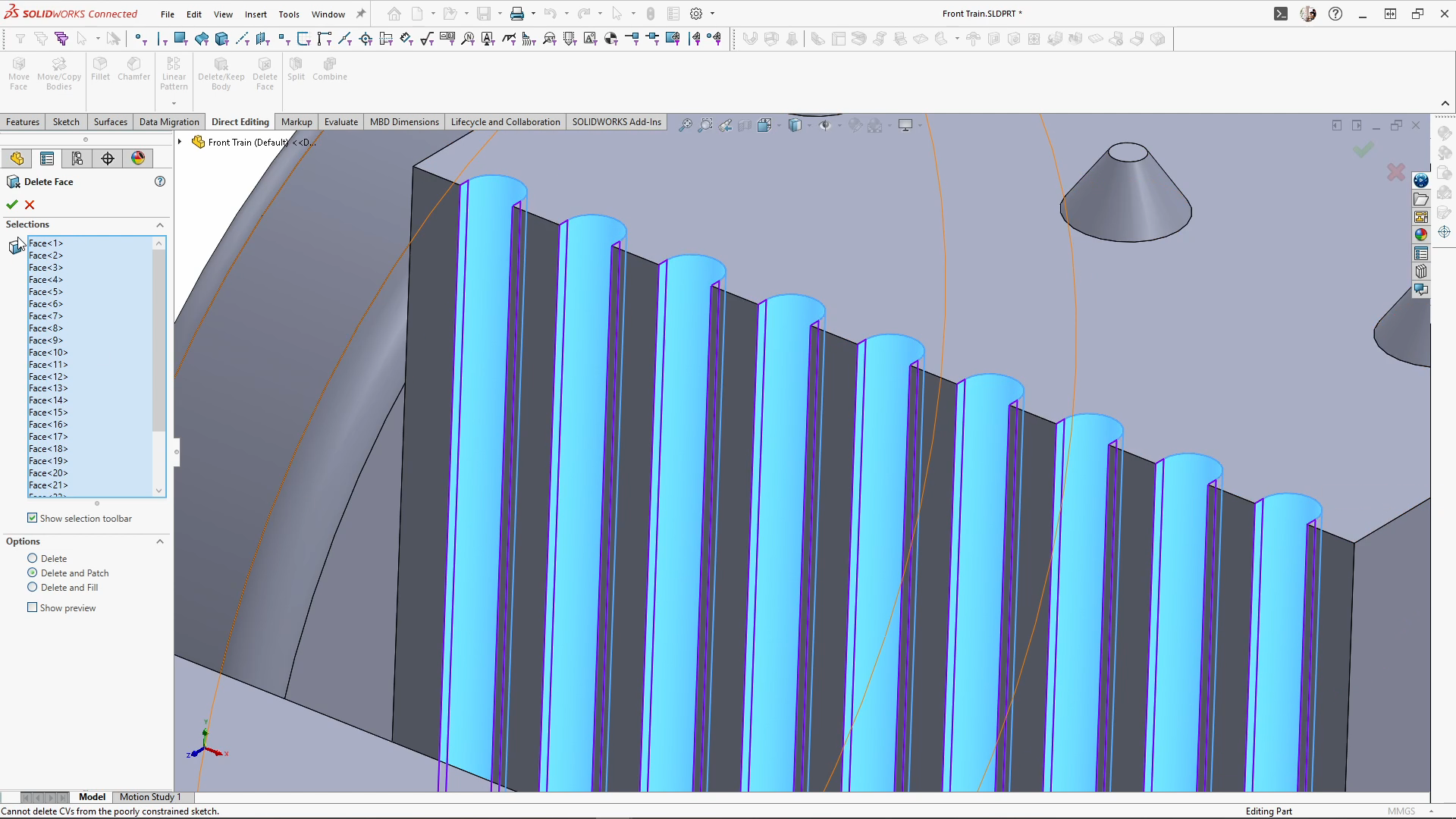

您可以通过多种方式执行此作，但我再次使用直接编辑选项卡并删除面，选择一个带图案的切割面，然后使用选择工具栏选择切线组，然后对每个缩进重复。然后我可以删除和修补以删除纹理。

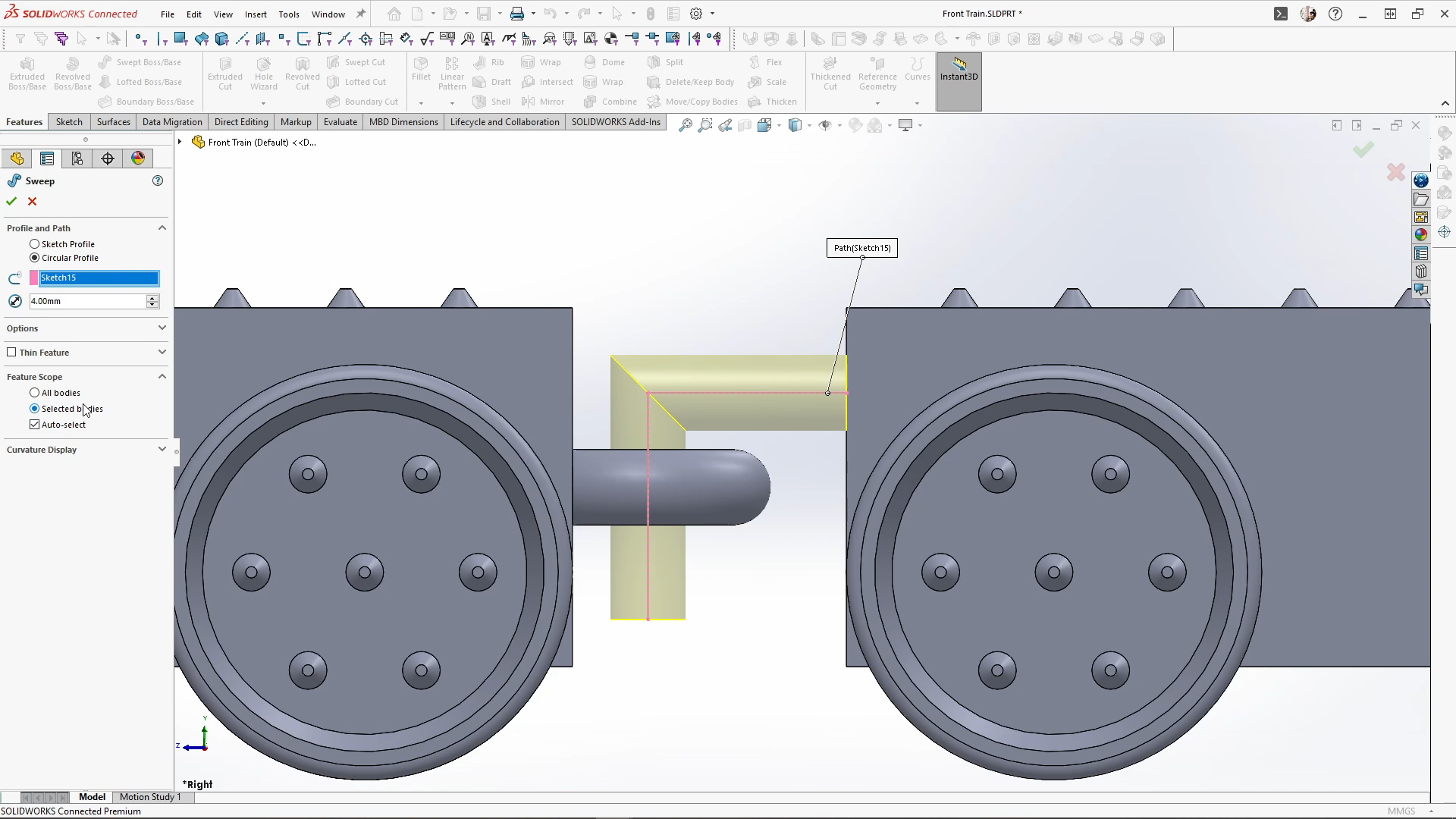

在正确的平面上画草图，我用这条线画了一个火车钩，用于将车厢连接在一起。完全定义草图，我使用带有圆形轮廓的扫描功能将草图扫描 4 毫米。

最后，使用直接编辑，我删除了前轮车体以离开后轮，并使用 save as 来保存后轮部分。我还使用 save as 将我的所有零件保存为 STL 文件以进行 3D 打印。所有部件均由 3DPRINT UK 在 Kirby Downey 的指导下打印。根据您的打印材料，您可能需要调整滚轮，以便能够移除和滚动滚轮部分。我的有点紧，但这让我可以在使用的滚轮上施加更大的压力，而不会让滚轮脱落。
