SOLIDWORKS 工程图斜标尺寸标注

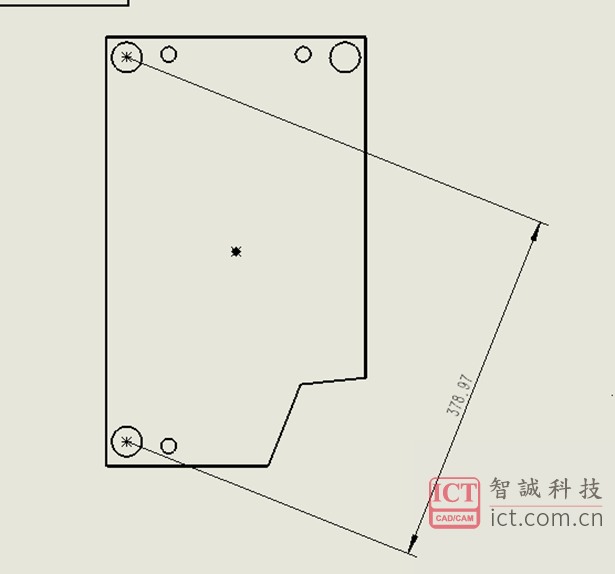

前言：在制作复杂零部件的工程图时，往往有很多尺寸需要标注，如果这些标注都按照水平或者竖直的尺寸标注，会导致图纸的空间不足，影响视图放置的规范和美观，尺寸重叠容易造成视觉错误读错尺寸等等的影响。今天给大家带来一个斜切尺寸的标注方法。

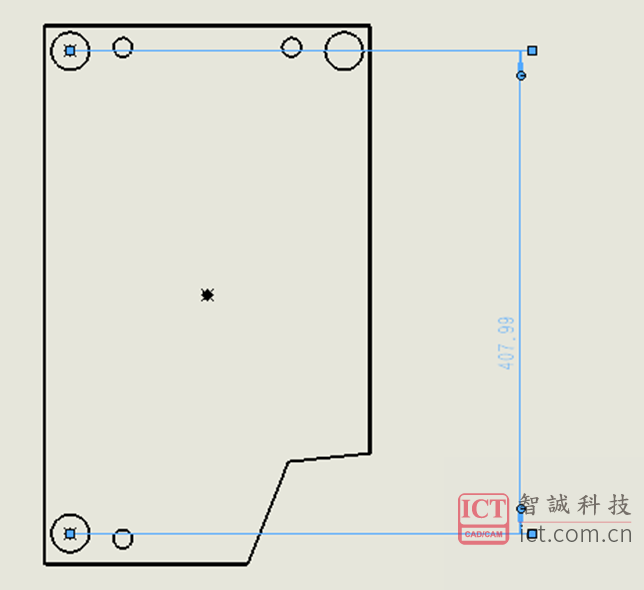

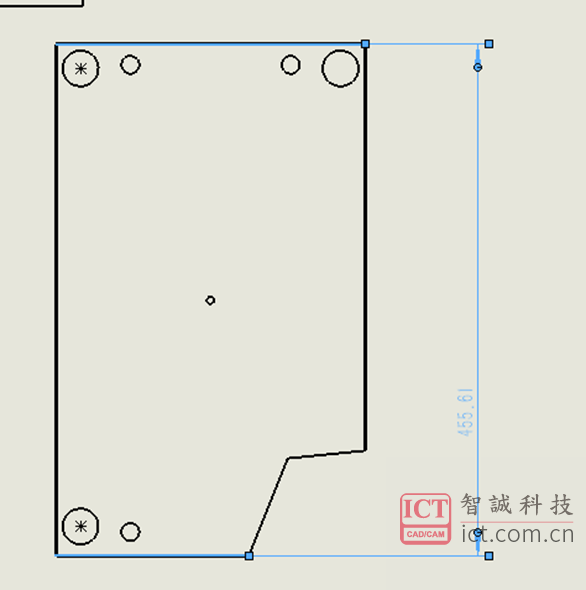

1、标注垂直尺寸或水平尺寸（尺寸标注选择视图实体）

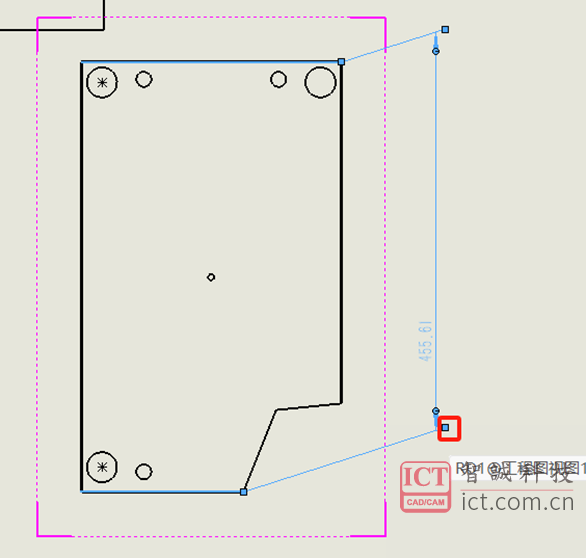

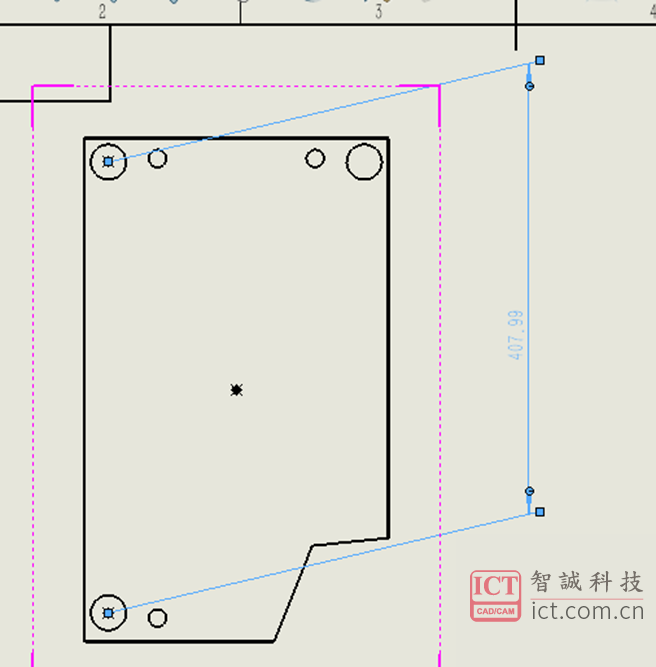

2、鼠标左键点击尺寸，尺寸箭头旁边会出现小方块，拖拽放开变成斜切尺寸

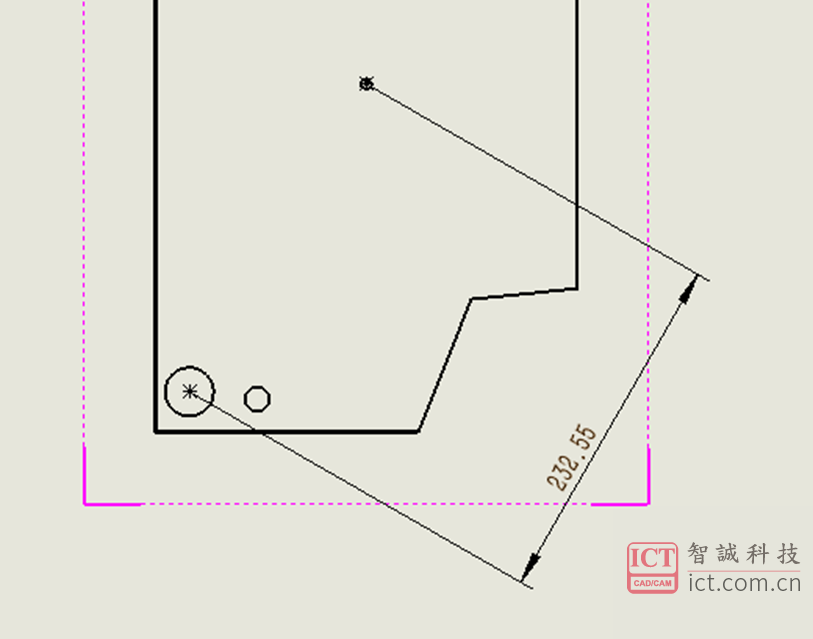

3、标注尺寸，沿着斜线的方向标，先绘制草图点（非竖直方向/水平方向）

4、标注竖直方向/水平方向尺寸时，无法沿倾斜的方向标注，先把尺寸修改成斜切尺寸

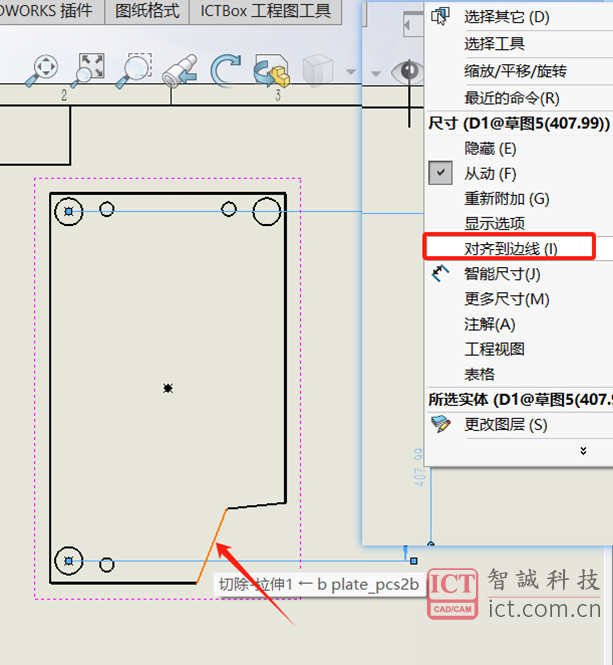

5、右键尺寸，选取对齐到边线，选择视图的实线方向即可变成斜切尺寸

以上就是SOLIDWORKS 工程图斜标尺寸标注的教程步骤，如有疑问或建议欢迎前往问答社区讨论交流！
