无法指定不同类型配置时，如何在SOLIDWORKS方程式环境中修复零件？

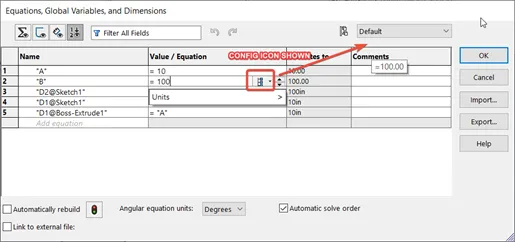

在“方程式”对话框中工作时，存在已知情况，您无法为特定变量或方程式指定配置。缺少配置图标。

这通常发生在使用旧方程式架构的旧文件中。SOLIDWORKS® 软件重新设计了 SOLIDWORKS 2018 中的功能。旧架构仍然使用 suppress 或 unsuppress 条件来配置方程。要修复这种情况，您需要删除此依赖项并保存模型。

修理此类部件的基本过程如下：

1. 转到 Equations manager（方程式）管理器，然后选择将所有配置的 Export your equations （remove the Link （Link） 复选框）导出到 *.txt 文件。

2. 您必须在对话框中切换配置，并将文件命名为与配置名称相同的名称

3. 删除所有方程式，并将零件保存在当前版本的 SOLIDWORKS® 中。

4. 重新打开模型，然后您可以重新导入大部分方程，这些方程应该位于新架构中。

为了自动执行此过程，附加了一个宏“Remove ALL Equations.swp”Macro-1.zip，它将从 SOLIDWORKS® 模型中删除所有方程式，甚至是孤立的方程式。

该宏有助于删除那些通常在用户界面对话框中不可见并且必须通过编程方法删除的方程式。

要运行宏，请遵循以下过程：

1. 转到工具>宏>运行

2. 选择附加的宏

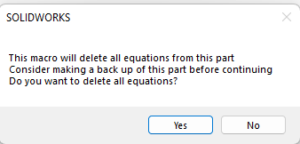

3. 您收到一条警告消息

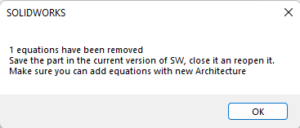

4. 确认作，完成后，您将收到包含结果和说明的消息，以重新打开零件并将之前导出的方程式导入为 *.txt 文件




5. 为了使宏正常工作，您还需要检查是否在宏设置中指定了正确的 SOLIDWORKS® 版本。

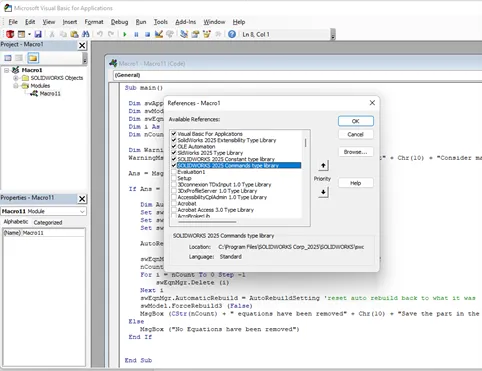

转到 Tools>Macro>Edit，然后在宏窗口中选择 Tools>References。您将看到针对 SOLIDWORKS® 的特定版本列出的参考。如果版本是旧版本或与当前 SOLIDWORKS® 版本不同，则宏将不起作用。在这种情况下，应通过选择当前版本来更正引用。

免责声明：宏按原样提供，仅供参考。在任何情况下，Dassault Systèmes SolidWorks Corp. 均不对因使用这些信息、应用程序或服务而引起的任何类型的损害（包括但不限于因使用、数据、利润或业务损失而造成的损害）负责。
