SOLIDWORKS打开step格式遇到无效的记录索引

日期:2025-03-31 发布者: 智诚科技小编 浏览次数:

STEP是一种中立的、通用的文件格式,主要用于在不同CAD软件之间交换三维模型数据。它基于ASCII编码,符合ISO 10303-21标准,能够存储丰富的几何、

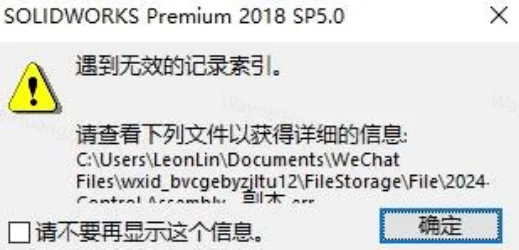

STEP是一种中立的、通用的文件格式,主要用于在不同CAD软件之间交换三维模型数据。它基于ASCII编码,符合ISO 10303-21标准,能够存储丰富的几何、拓扑、材料等信息。STEP文件可以使用多种支持该格式的软件打开,例如AutoCAD、SolidWorks、CATIA、FreeCAD等。时候我们使用SOLIDWORKS软件在打开stp格式文件时,会遇到如图无效的记录索引提示,这该怎么办?智诚在这里告诉你3个方法!


方法1

尝试使用高版本SOLIDWORKS打开,可以打开;


方法2

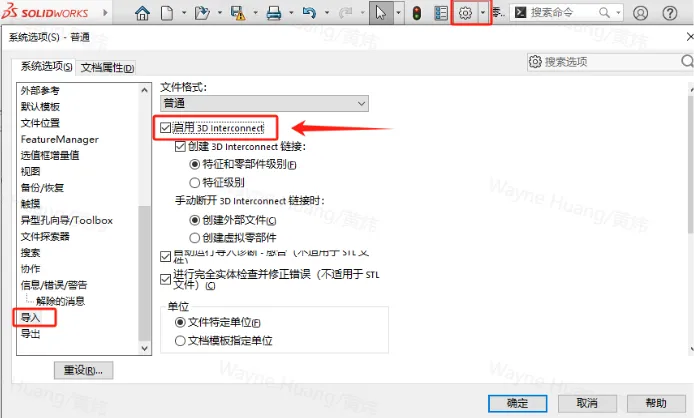

SOLIDWORKS尝试打开【系统选项-导入-3D interconnector】,再打开STEP文件


方法3

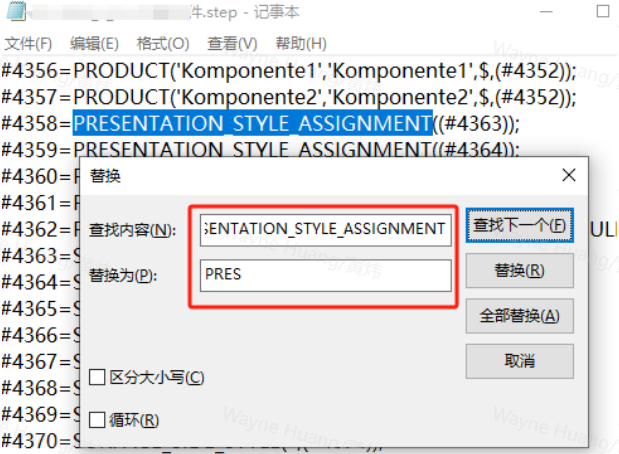

使用记事本打开STP文件,使用取代功能(Ctrl+H)來修改,完成后保存,再使用SOLIDWORKS重新打开Step文件

查找到:PRESENTATION_STYLE_ASSIGNMENT

替换成:PRES


以上3个方法如不能解决step格式打开问题,可咨询智诚科技技术帮助,或在问答社区讨论交流!
