SOLIDWORKS 自定义材质库

SOLIDWORKS的材质库是一个包含各种材料属性数据的数据库，这些数据应用于工程师日常的研发设计中，这些数据的完整性、准确性对企业非常重要，我们来看一下应该如何定制SOLIDWORKS的材质库。

了解材质库文件的位置

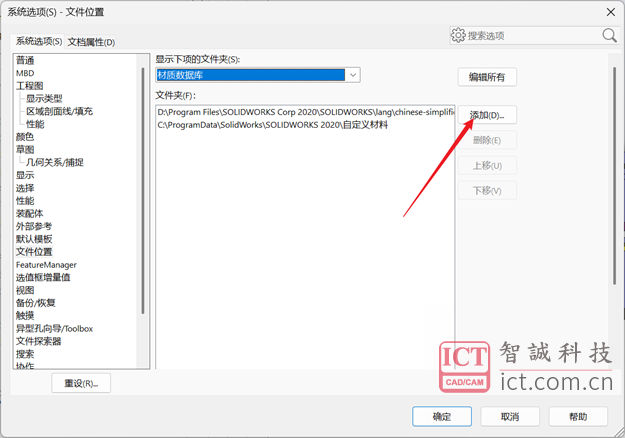

SOLIDWORKS软件安装后，默认会存在两个材质库目录，可以从 系统选项 >> 文件位置 >> 材质数据库 查看到，如下图；

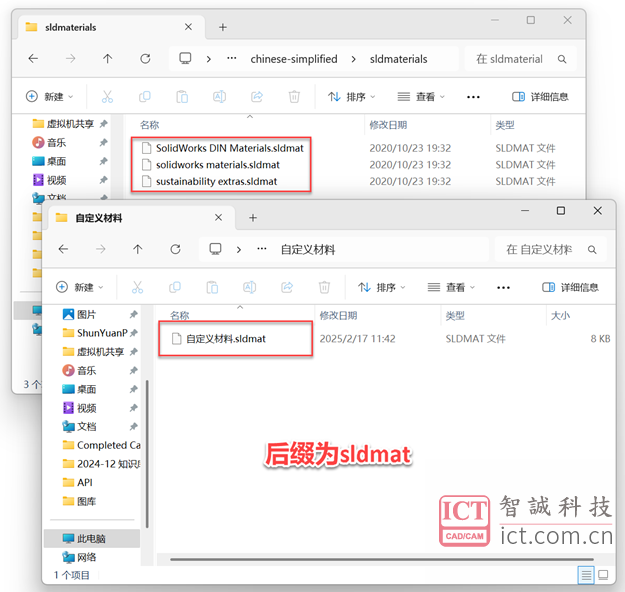

从两个目录看到，材质库文件是sldmat格式，本质上是XML文件。
一个目录存放了3个材质库，另一个目录存放了1个【自定义材料】的材质库，

第一个目录的这些材质库的材料是不允许修改的。

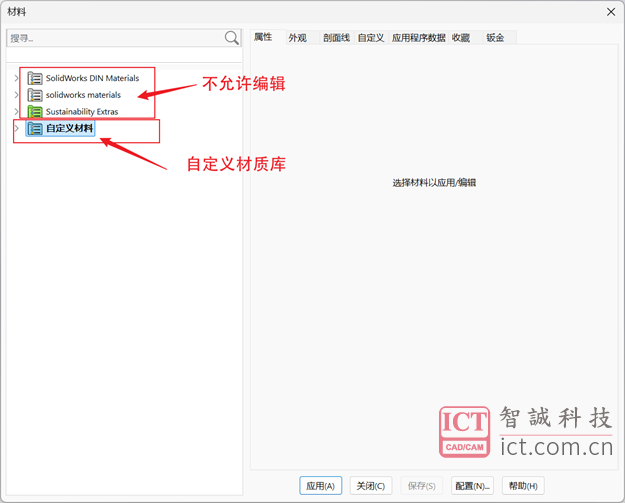

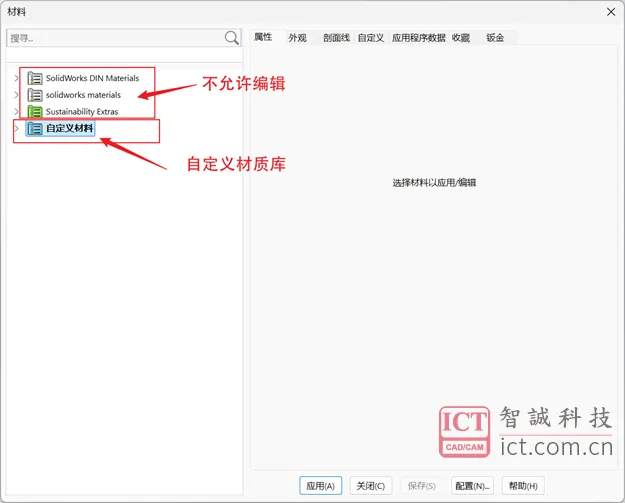

打开一个SOLIDWROS文件，从设计树进入编辑材质界面，可以看到材料的根文件夹数量为4个，刚好对应了两个目录下的4个材质库，且根文件夹名称是与sldmat文件名一致的。

如何增加材质库

添加下载的材质库

如果已有sldmat格式的材质库文件（可以从网上下载获取，或企业旧版本遗留的），只需要把材质库文件的目录添加到SOLIDWORKS的文件位置中即可，如下图；可同时挂载多个目录的材质库。

添加新空白材质库

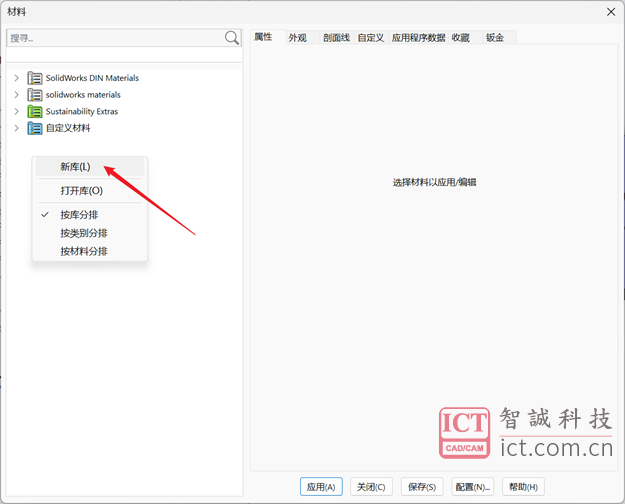

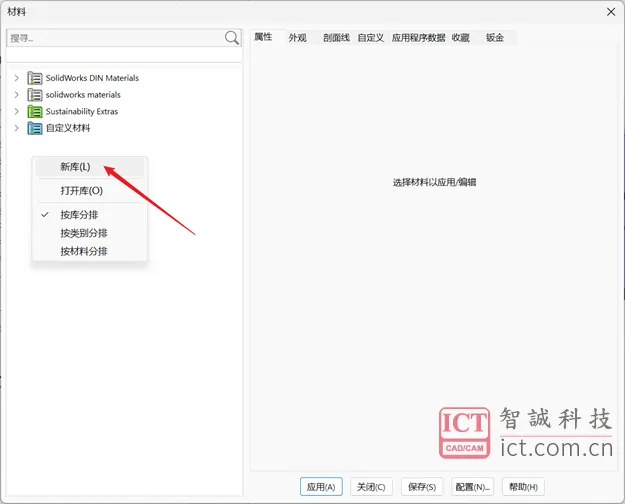

如果要添加一个新空白的材质库，在编辑材质界面空白处右键选择【新库】，然后指定材质库文件要存放的目录即可，软件会自动将目录挂载到设置（系统选项>>文件位置>>材质数据库）中。

如何添加材质

添加材质类别（材质分类）

一个材质库，理应有一个良好的分类，以方便工程师设计时能按类别快速找到所需材料；

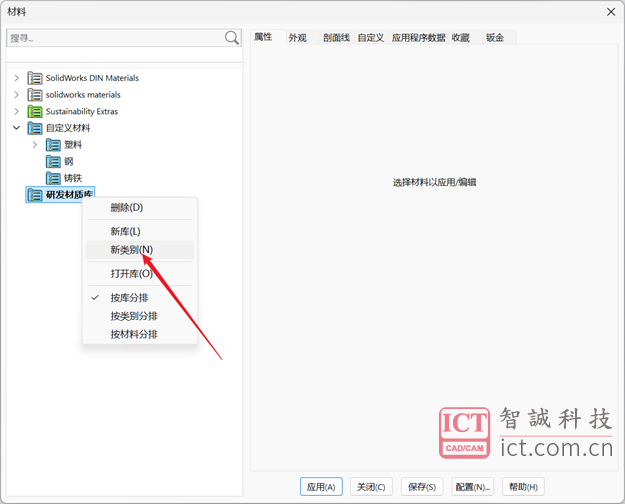

可以选中材质库根目录右键【新类别】来创建一个类别，如下图；常见的类别有钢、铁、塑料等，不同企业的分类不同，需根据实际情况分类。

添加材质

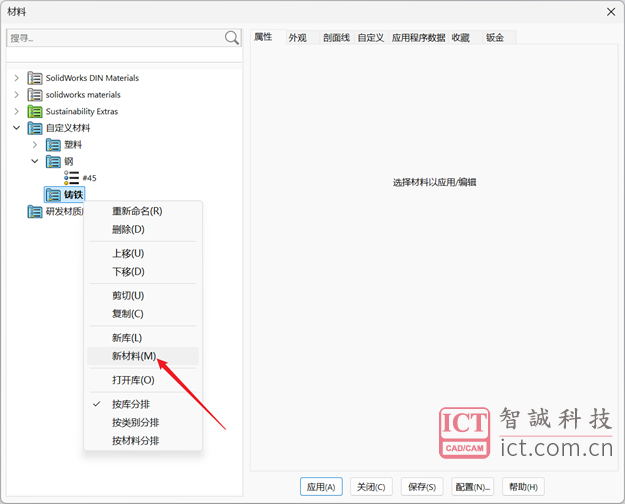

要为某一类别添加材料，选中对应类别的目录右键【新材料】，如下图；

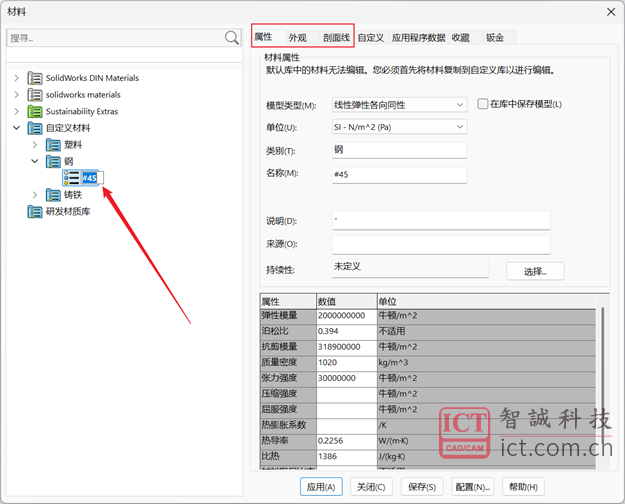

1.材料名称

新材料需要指定材料名称

2.材料属性（重要）

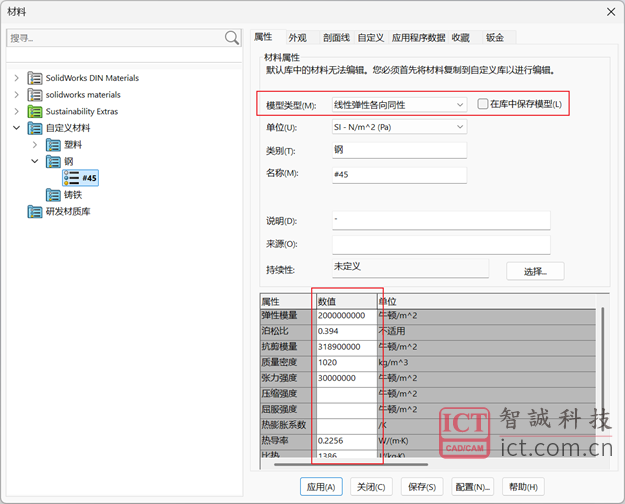

对于材料，最重要的就是材料的属性，也就是材料的物理性能和机械性性能，需要将数值输入到对应属性值内并保存，如下图；

其中密度数值关乎到SOLIDWORKS软件计算重量的准确性，其它数值关乎仿真结果的准确性；
材料属性可以搜索各大材料网站查找到，或者使用经过企业验证的历史材质数据；

3.材料外观

可以为材料添加上外观，以便查看3D文件时能更直观反映出零件的材质；

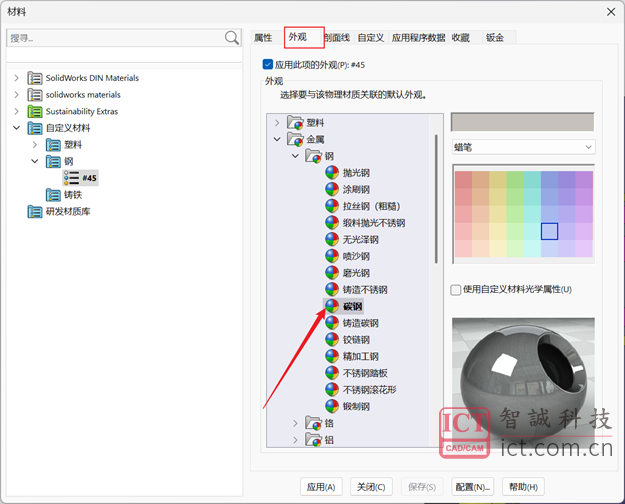

浏览到外观界面，选择外观并保存即可，如下图。

外观是来源于外观库的，且材质的外观在设计时会被后续添加的外观所覆盖，具体详情参阅SOLIDWORKS 外观及自定义外观库。

4.剖面线

剖面线是指材料在工程图中制作剖面视图时显示的剖面线样式；
每种材质应该定义好正确的剖面线，以便避免在出图时增加额外工作和视图造成误解；

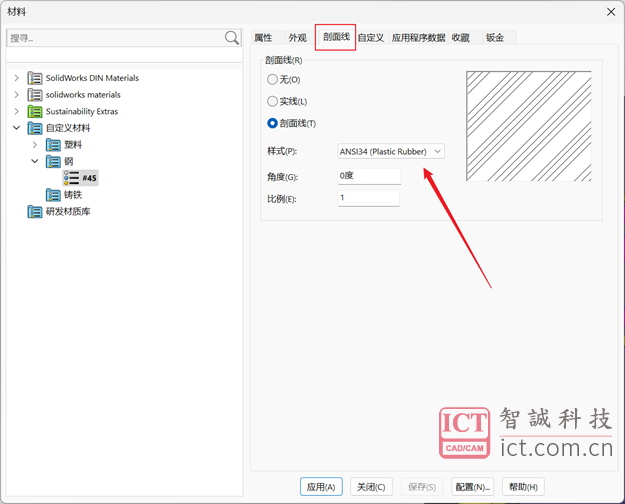

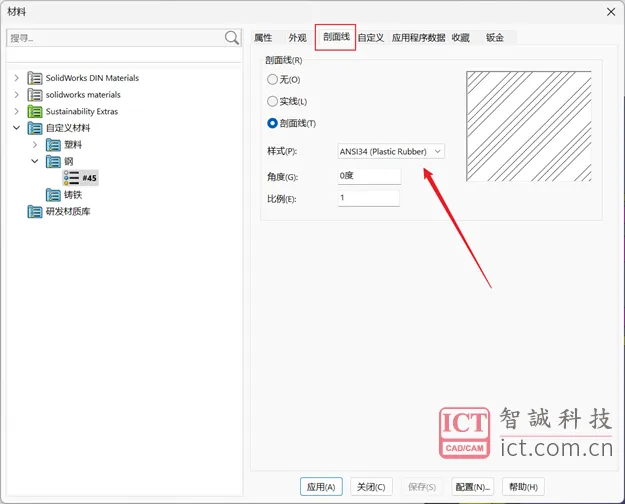

浏览到剖面线页面，在【样式】中选择正确的样式，如下图。

正确的剖面线样式需要查找的相关准手册。

关于材质库的其它问题与建议

标准化部署建议

材质库也隶属于标准化范围，为了提高企业的标准化程度，应该统一对设计研发部门的材质库进行定制和管理。
为了利于部署和维护材质库，SOLIDWORKS允许将材质库目录挂载在网络共享位置，或PDM等管理系统。

材质库挂载后，SOLIDWORKS中不显示或显示乱码

排查环境中是否存在加密影响；

使用技巧：材质收藏

为了让工程师在设计时更便捷地选用材质，可以将常用的材质添加到收藏页面；

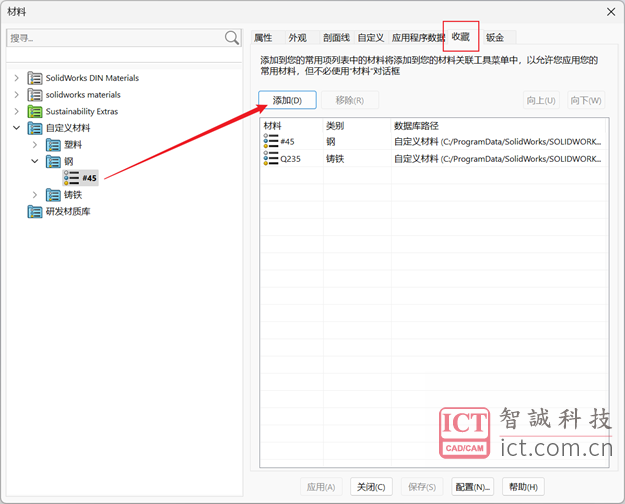

选中要添加的材料，选择收藏页面，点【添加】到收藏列表并保存。

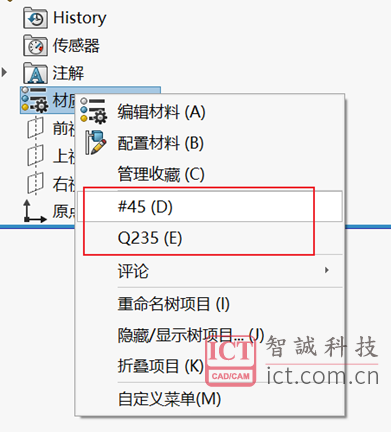

在选用已收藏材料时，就不用进入材料编辑界面查找材料了，可以直接在设计树对材质右键，就快速可以为零件应用已收藏的材料，如下图。
