SOLIDWORKS xDesign R2025x FD01 新增功能

2 月是一个激动人心的时刻，我们一年一度的用户活动 3DEXPERIENCE World 将于 2 月 23 日至 26 日在德克萨斯州休斯顿举行。此外，现在是 SOLIDWORKS xDesign 今年的第一次更新的时候了。我们 2025 年 2 月的更新，R2025x 功能交付 （FD） 01，包括改进的共享功能、直观的偏移和壳故障反馈、草图改进以及全新的重新设计的渲染体验。

让我们看一下下面的新内容。

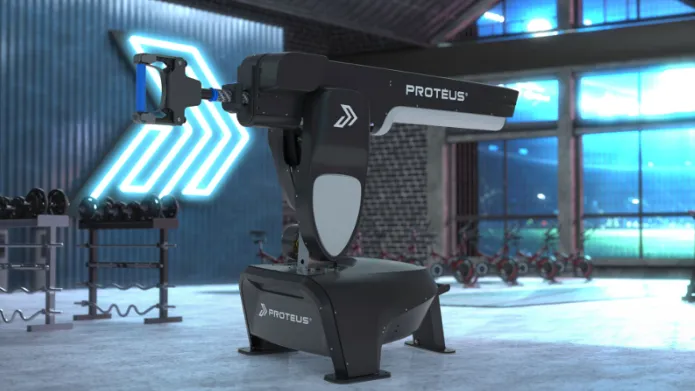

此渲染是使用 xStudio 创建的，它包含在 SOLIDWORKS xDesign 产品中。

用户体验

复制实体产品链接

共享您的设计变得更加容易。现在，您可以为任何物理产品 （例如零件或装配体） 生成可共享链接，并将其发送给同事。他们可以在 xDesign 环境中快速打开、查看和编辑数据。

这意味着更快的反馈、更顺畅的协作和更少的延迟，让您的设计项目高效地向前推进。提供实时链接的能力可确保每个人都始终在同一页面上。

统一建模环境

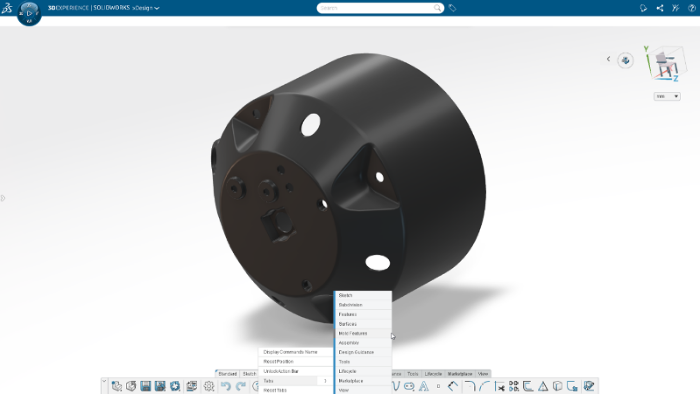

在使用不同的应用程序时，向更流畅、更快速的工作流程问好。通过最新更新，xDesign 现在将 xShape 和 xMold 工具引入其作栏，因此您无需离开设计空间即可访问所需的所有功能。无论您是雕刻复杂曲面还是优化模具设计，您都可以在 xDesign 中随时随地找到上下文工具栏、快捷菜单和快捷环。这意味着在应用程序之间跳转的时间更少，而将更多的时间用于创建！如果您拥有这些工具的许可证，则所有内容都可以无缝集成，使您的工作流程更加直观和高效

拥有 xShape 和 xMold 应用程序许可证的用户可以直接在 xDesign 中访问这些工具集，无需切换应用程序并提高工作效率。

零件和组件

偏移和壳体视觉反馈

Offset 和 Shell 命令现在提供可视指示器，从而更轻松地诊断和解决问题。

当作失败时，您将立即在模型上看到突出显示的面孔，准确指出问题所在。无需再进行反复试验，只需一个清晰的视觉提示，即可帮助您更快地调整、调整和前进。多年来，我们已经为其他命令（例如圆角）引入了此功能，但将其引入 Offset 和 Shell 意味着在微调设计时可以减少麻烦。无论是调整壳体厚度还是排除偏移故障，此更新都可以节省您的时间并提高准确性。

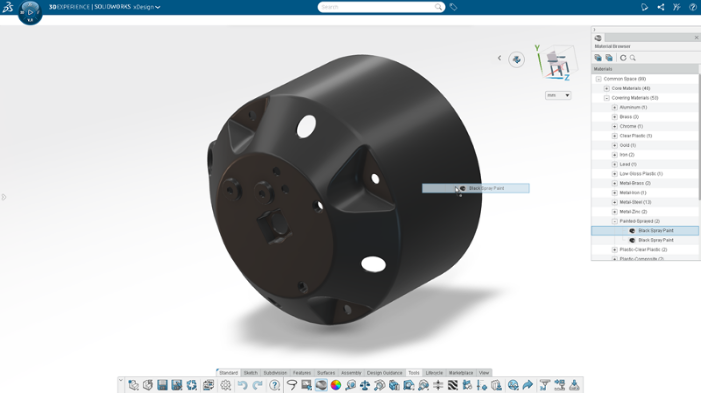

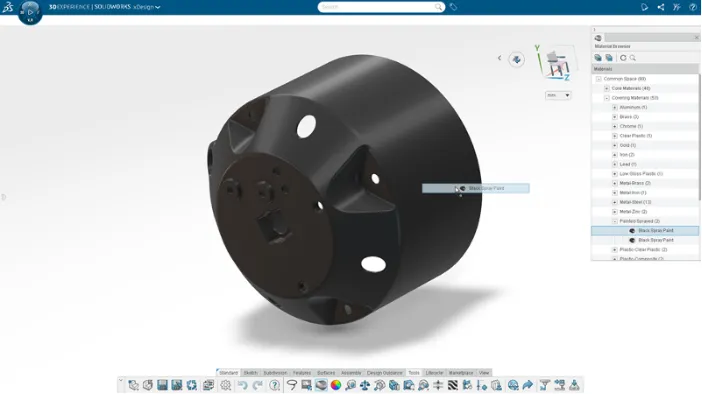

重新设计的材质浏览器

新的材质浏览器加载速度更快，并包括用于列出材质的数据网格、用于筛选结果的搜索栏以及用于查看材质详细信息的改进信息窗格。

现在，您可以立即快速查找、比较正确的材料并将其应用于您的模型。

使用重新设计的材质浏览器快速查找和查看材质。

可视化关节和运动限制

有没有发现自己在想，为什么这个组件不动？或者这个组件是固定的吗？借助最新的痕迹导航增强功能，找出运动限制变得更加容易。现在，当您选择组件时，痕迹导航会在您需要的位置显示相关关节，而无需再在 Design Manager 中挖掘。

还有新的路径到地面图标，以准确突出显示哪些接头和配合将零部件锁定到位。这是确保某些内容不动的好方法，因为您只需查找通往地面图标的路径即可。

总体而言，所选组件的这些视觉提示将帮助您快速了解所有内容是如何连接的，从而减少猜测并提高清晰度。

素描

使用草图分析工具快速修复草图问题

使用直接在草图环境中识别和修复草图错误的工具，节省时间并确保完美设计。

使用“草图分析”命令，您可以快速修复草图，并能够更正定义过重的草图、解决缺失或悬空的参考，以及自动检测并关闭打开的草图轮廓。

无论您是 xDesign 的新手，还是可能错过错误的经验丰富的老手，这都是一个很棒的工具，可以帮助解决草图中的各种常见问题。您可以在下面的视频中看到闭合开放草图轮廓的示例。Sketch Analysis 命令将显示截面轮廓是否仍处于打开状态，并自动为您关闭截面轮廓。

编辑和修复损坏的尺寸

修复破损的尺寸变得更加容易！使用新的“编辑尺寸”命令，您可以快速更改或修复损坏的尺寸，而无需从头开始删除或重新创建它们。

如果参考丢失，您将在草图中看到一条黄色错误消息，您可以使用“编辑尺寸”命令对话框轻松排除故障并修复它。只需启动命令，对话框就会显示缺少哪个引用。从那里，您只需替换引用并更新值，与删除和重新创建整个维度相比，这是一个顺畅高效的工作流程。

如果您以前使用过 Repair broken constraints （修复损坏的约束） 工具，那么您也会喜欢为维度提供同样的省时功能。

图纸和 MBD

详细视图

在这个版本中，您的绘图清晰度得到了重大提升。新的 Detail View 命令允许您放大在主工程图视图中可能不清晰的复杂零部件或装配体特征。详图视图有助于提高绘图的清晰度，并确保精确传达微小的关键特征。

您可以直接从 3D 创建此视图，方法是放置纵器以选择视图大小，并进行裁剪以专注于重要内容。详细的快照可以在您的图纸上完全定义和重复使用，使其成为基于图纸和基于模型的机械零件文档的游戏规则改变者。

在行业中，详图视图在图纸上非常常见，因此我们很高兴将这一必备功能引入您的工作流程。

Silhouette Edges（侧面影像边缘）

为了进一步提高绘图的清晰度，尺寸命令已得到增强，以支持为圆柱体、圆锥体和其他圆面选择轮廓边，从而更轻松地定义复杂形状。

例如，如果您有一个圆锥形面，其中锥形边线不可见，则可以将光标悬停在该区域上，以选择相关的侧影影像边线以应用尺寸。

默认情况下，您不会在模型上看到这些边，但在标注尺寸时，您可以识别并选择它们。这在定义模型时为您提供了更大的灵活性和控制力，尤其是在尝试捕获复杂形状的外部边界时。

等轴测项目视图

借助增强的投影视图功能，您可以创建等轴测投影视图，以 3D 透视图展示零件和装配体。

无需再浪费时间创建自定义 3D 视图。在单个易于使用的 Projection View 命令中，您可以在一个清晰、易于理解的等轴测视图中捕获零部件的多个侧面。更好的是，使用 Projection View 命令可以轻松与其他 2D 正交视图对齐。

渲染

您是否知道 SOLIDWORKS xDesign 产品也有一个完全基于浏览器的渲染应用程序？是的，使用 xStudio，您可以在任何时候激发创造力时轻松创建和共享照片般逼真的渲染。

通过此更新，您可以体验全新的、完全重新设计的下一代触摸优化界面，该界面专为在任何设备上轻松、逼真的渲染而设计。借助直观的工具、即用型示例和强大的模板，您可以在几分钟内创建令人惊叹的视觉效果。享受无缝的移动合规性、先进的暂存灵活性、即时预览和尖端的性能增强，使您能够以前所未有的轻松和高效将您的愿景变为现实。

如果您错过了任何内容，让我们仔细看看下面的内容：

用户体验

完全重新设计的界面和登录页面，可在任何设备上轻松创建令人惊叹的照片级真实图像，并提供直观、触摸优化的体验。

样品制作

使用即用型示例在几分钟内探索并快速上手，这些示例具有各种元素，例如区域光、背景等。

移动合规性

完全响应式用户界面，可自动适应任何屏幕尺寸，包括表格和移动设备

模板

使用几个默认的开箱即用舞台选项为您的产品设置舞台，从工作室环境到具有各种可定制照明的户外环境。

区域照明

此外，您还可以访问区域光源和照明控制选项，以创建令人惊叹的渲染。

即时预览

由 Stellar Precise 提供支持的新全局照明预览支持直接从图形窗口快速预览最终渲染。用户还可以立即免费下载预览图像。

如您所见，此更新中有很多值得期待的地方，现在可用。
