SOLIDWORKS Cloud在新的一年中主要增强功能

我很高兴与您分享 SOLIDWORKS Cloud 产品中 2024 年添加到 SOLIDWORKS 基于浏览器的设计应用程序（称为 xApps）的一些主要增强功能。

SOLIDWORKS Cloud 提供专为参数化设计、自由曲面设计、钣金设计等构建的解决方案，您可以从任何位置在任何设备上访问这些解决方案。

以下是一些主要增强功能，包括 xApps 中现在提供的热门 SOLIDWORKS Desktop 增强功能，包括钣金弯曲顺序表和命令搜索，以及 AI 驱动的命令预测器等！

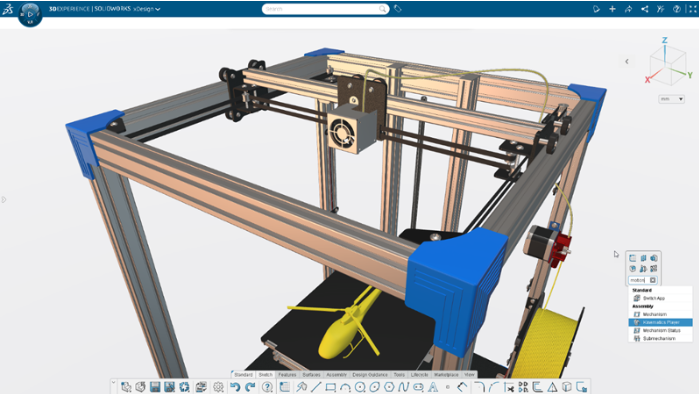

1、命令预测器

使用 Command Predictor 加快设计时间，它使用 AI 预测您的下一步行动。只需从操作栏中激活 Command Predictor，即可显示一个工具栏，其中包含基于您最近的设计活动的最多七个建议命令。工具栏会随着每个步骤动态更新，从而减少返回操作栏的需要，从而帮助您更快地工作。如果 Command Predictor 工具栏没有显示您需要的命令，只需使用位于工具栏末尾的智能命令搜索即可。

xApp 包含许多 AI 驱动的功能，可帮助提高效率并消除冗余任务。

2、DFM 帮助程序

使用 DFM Helper 进行制造设计并在错误进入车间之前消除错误，DFM Helper 使您能够定义对某些参数 （如最大零件尺寸、最小壁厚和孔规格） 的检查，以确保设计是可制造的。

通过在设计阶段的早期运行可自定义的几何检查来识别设计缺陷，从而提高可制造性，从而简化下游生产工作流程。

3、图片到素描

使用“图片到草图”工具轻松将图像转换为可编辑的 2D 草图。假设您想将徽标转换为下图所示的草图，您可以这样做。转换为草图后，您可以进一步编辑和优化线条和曲线，以满足您的确切设计需求。

您还可以使用它来跟踪来自其他 CAD 系统的 2D 草图和图纸的屏幕截图，以便更轻松地将它们导入 3D CAD 系统。

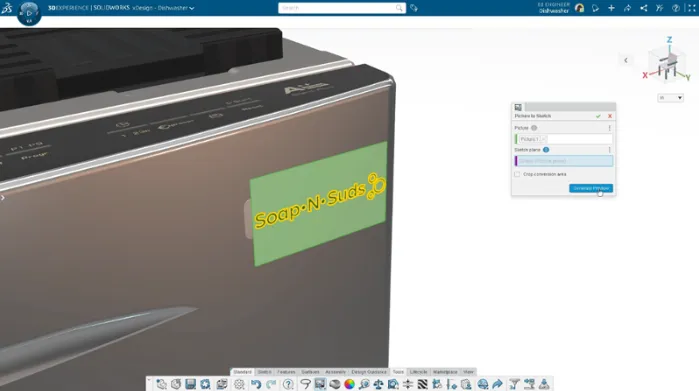

使用“图片到草图”工具将徽标转换为草图。

 4、命令搜索

通过按键盘上的“s”或“/”键来调出命令搜索和搜索命令，或从操作栏访问搜索，从而快速查找命令。使用命令搜索，您可以按命令名称、工具提示描述中的关键字或其他 CAD 系统中的常见同义词搜索命令，以防您不知道确切的命令名称。

这是 SOLIDWORKS Desktop 中最受欢迎的功能，现在它在 xApps 中可用！

使用新的搜索选项快速访问命令。

5、对齐到几何体

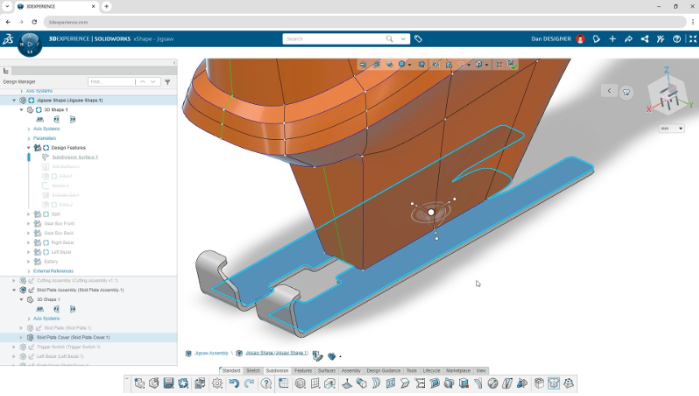

轻松围绕现有几何体设计自由形状，并能够通过使其重合、共线、垂直或平行于该几何体来将细分框架点与外部几何体对齐。

此外，您还可以将细分包络点与外部几何体对齐。例如，您可以选择细分的不同面，然后选择外部几何体（如平面）以使其平行或垂直。这提供了更多控制来操纵网格以更好地与现有几何体对齐。

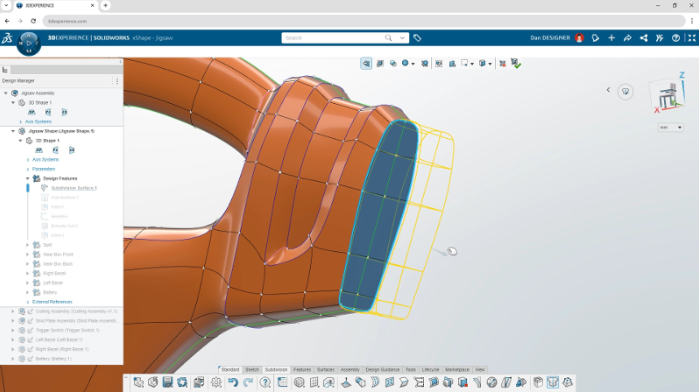

使用 xShape 中的新对齐工具，在外部几何图形环境中轻松设计自由形状。

6、用于修改 Sub-D 网格的 Alternate Robot

通过在 xShape 中直接在模型上启动 Modifier Robot 来挤出、折痕边缘或插入循环，而无需导航到操作栏来启动命令，从而更快、更直观地进行网格修改。

通过拖动 Modifier Robot 快速进行网格修改，例如挤出。

7、孔标注

xDrawing 应用程序中的新孔标注使您能够定义在 xDesign 应用程序中创建为孔特征的任何孔型式。

高效、准确地创建全面的孔标注，以确保正确的孔配合、尺寸、定位和公差。

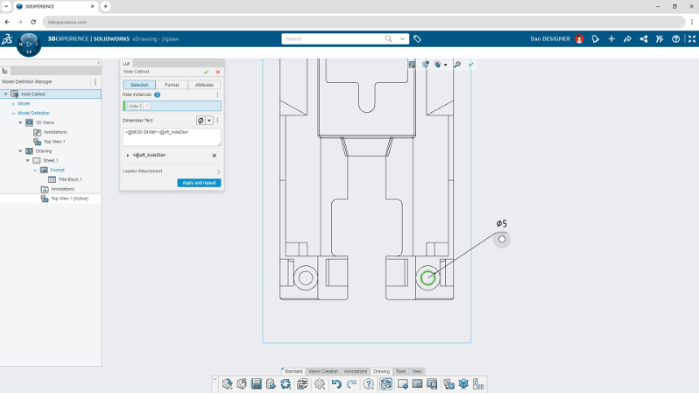

使用 Hole Callout 通过单个注释准确定义正确的孔配合、尺寸、位置和公差。

8、“折弯顺序”和“折弯表”

折弯顺序功能使您能够以表格格式查看钣金零件的折叠和平坦状态，以及折弯顺序、方向、角度、半径、K 因子等关键信息。此外，“折弯表”（Bend Table） 允许您根据需要修改折弯顺序和重命名折弯。在表格中对折弯进行重新排序并动态重命名的能力可确保从设计方面传达正确的制造意图。

此外，表格中弯曲的交叉突出显示使得从图形区域可以轻松识别钣金零件的折叠和展平状态，从而轻松理解制造意图。

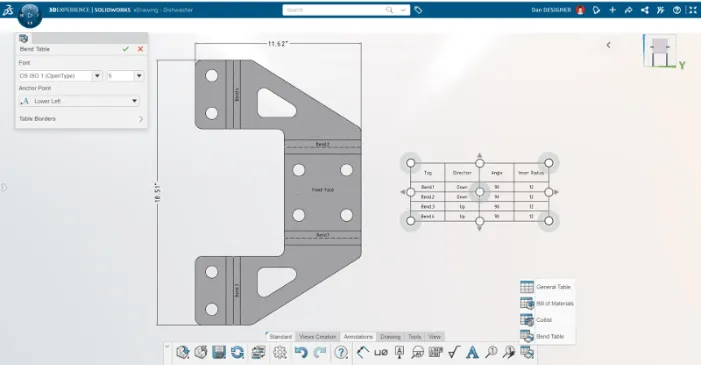

为带有折弯台的钣金零部件提供简单明了的制造说明。

9、闭合边角

Closed Corner 命令也是我们团队在 xSheetmetal 应用程序中的最爱。为了确保焊接正确对齐并优化钣金设计的结构完整性，必须用重叠的法兰封闭任何间隙。

“闭合边角”命令包括三个选项：“间隙”、“重叠”和“选项卡式”。Gap 选项允许您指定间隙尺寸。Overlap （重叠） 选项将完全缩小间隙。您也可以使用称为选项卡式的选项来闭合两个翼缘之间的间隙。

10、增强的软选择

通过新的和改进的软选择功能获得更多控制并创建可用于制造的模型，从而精确创建草图。

现在，您可以灵活地为细分模型添加拔模。例如，您可以选择“受影响的面”和“反向影响”，将拔模添加到细分模型的特定区域，并定位要调整的区域。

这只是全年功能交付版本中添加的内容的一小部分。

今年的第一次更新也即将在 2 月初推出！请继续关注，如果您想对未来的更新发表意见，您可以在前十名列表中投票。
