SolidWorks标注尺寸界限和零件之间有间隙如何设置？

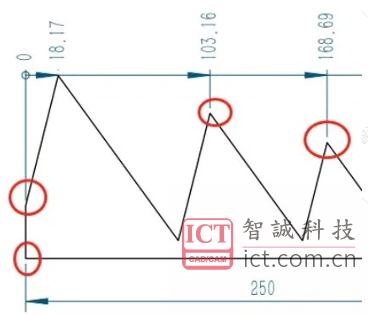

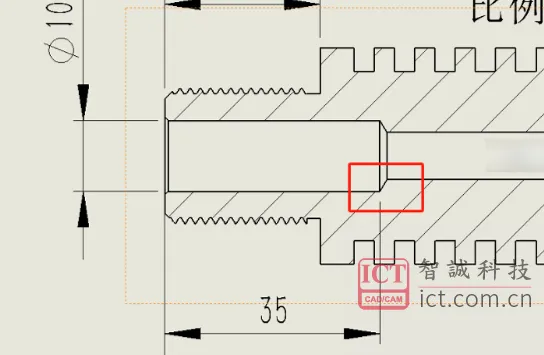

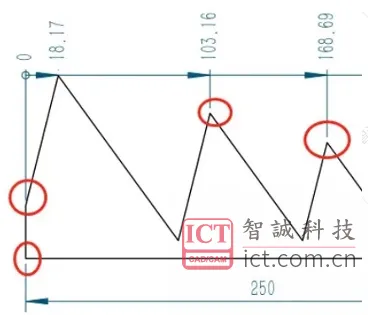

solidworks 工程图尺寸标注的时候，尺寸的界限引线与零件实体有一定的间隙，问如何才能把这个SolidWorks标注尺寸界限和零件之间的间隙改小改成 0？

然后我发现网上也有很多SolidWorks设计师问道这个问题，基本都是有间隙想改成0.

解决方法：

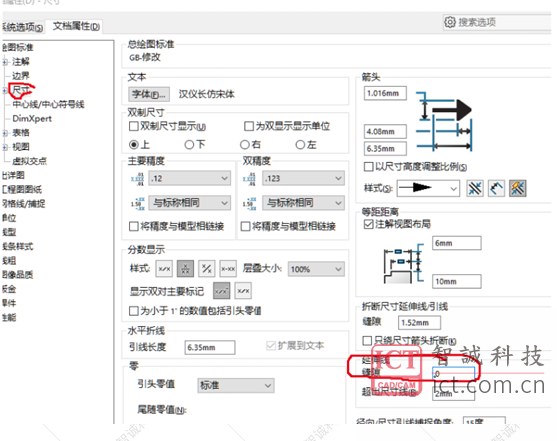

其实这个问题可能对很多设计师来说是难事，因为他不知道怎么设置，或者不知道能不能设置，那么这里我就告诉你可以设置的。 打开SolidWorks工程图，找到工具-选项-文档属性，找到尺寸，延伸线，这里缝隙设置0,就是没有间隙，如果数值大，就是间隙大。

非常的简单，设置好点击确定即可解决。

提示：

此方法是修改的当前SolidWorks工程图标注的尺寸界限的间隙，如果你以后的 SolidWorks 工程图图纸间隙都是0，那么你就要修改SolidWorks模板，打开 SolidWorks 工程图模板，修改模板的文档属性，然后保存模板即可，这样我们 每次调用SolidWorks工程图模板出图的时候都是设置的理想状态。
