一分钟了解新功能丨SOLIDWORKS 2025 零件建模新增功能

SOLIDWORKS 2025中的一些关键改进，尤其是在装饰螺纹线性能、倒角选择快速工具栏、轮廓简化、图形三角面和面数控制以及自动修复草图关系等方面。这些改进大幅提升了用户在复杂设计任务中的工作效率和设计体验。

01、性能提升方面的改进

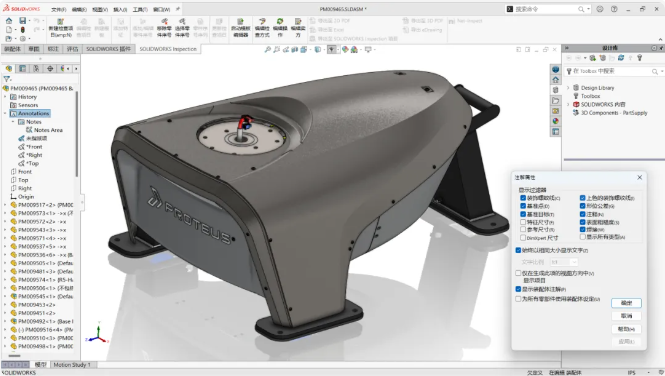

对于（超过1000个）显示上色装饰螺纹线的零件在研发性能测试中，我们观察到了如打开文件，倒角计算等方面提升50%左右。

02、新增的评估性能：

可以显示图形三角面和面数

三角面用于逼近曲面以显示模型，面数可以反映CAD几何模型的复杂程度进而对性能造成影响，面数较高的模型需要更多的计算资源来渲染、操作、分析或模拟，通常会导致文件体积更大。

03、零件建模方面的新增技术

•Z-Up 模板选择：SOLIDWORKS 2025允许您在创建零件和装配体时选择Y-up或Z-up方向，满足合作伙伴及工程师对Z-up方向要求。

•倒角选择加速工具栏：使得添加倒角变得更加便捷。与倒角智能专家类似，您现在可以快速选择多个倒角方案的边缘类型。

•零部件的轮廓简化：通过创建简化的新零件或配置（用于大装配体），可以与合作伙伴共享，研究评估，且可以保护知识产权。新增了更多的简化类型包括：包络框，圆柱体，多边形轮廓，紧密配合轮廓，以及保留内部环形结构（如孔）的选项。

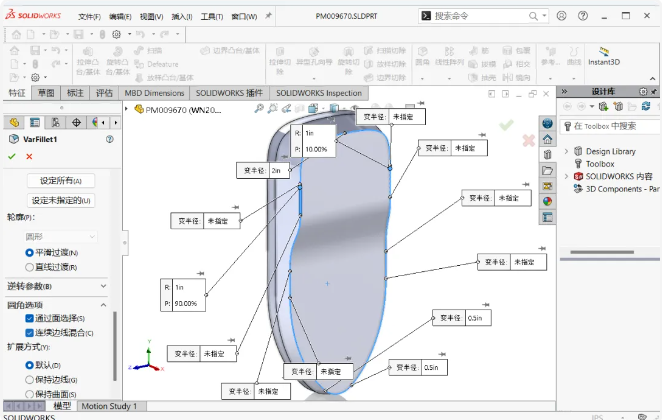

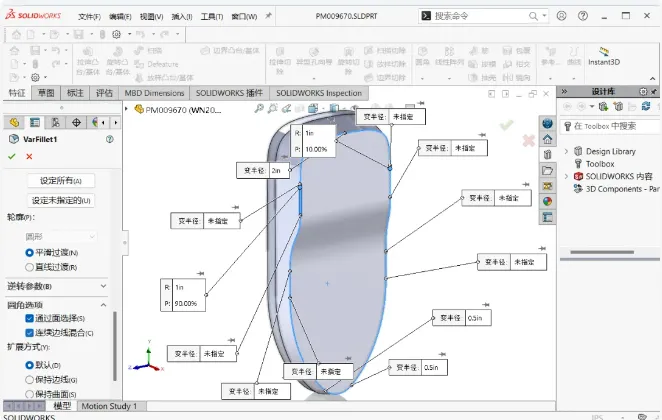

•变半径圆角：新增了使用“连续边缘混合”选项，使变化圆角更平滑光顺。

•删除回滚下面特征：一次可以删除一个特征，无需大量时间重建及渲染模型。

•测量投影面积：对于确定模具零件成本非常有用（如塑料注塑），现在可以直接选择测量表面和对应平面即可，之前的工作流程是创建草图，然后使用轮廓实体创建曲面，再测量曲面面积。
