SOLIDWORKS符号库定制方法

相信不少工程师都遇到过在使用SOLIDWORKS工程图的过程中想插入一些符号，但是软件没有相关类型。令人十！分！苦！恼！

本文将介绍定制符号库的工具，如企业真的有必要则需熟悉编程的人员来进行规则的编写以便设计人员使用。

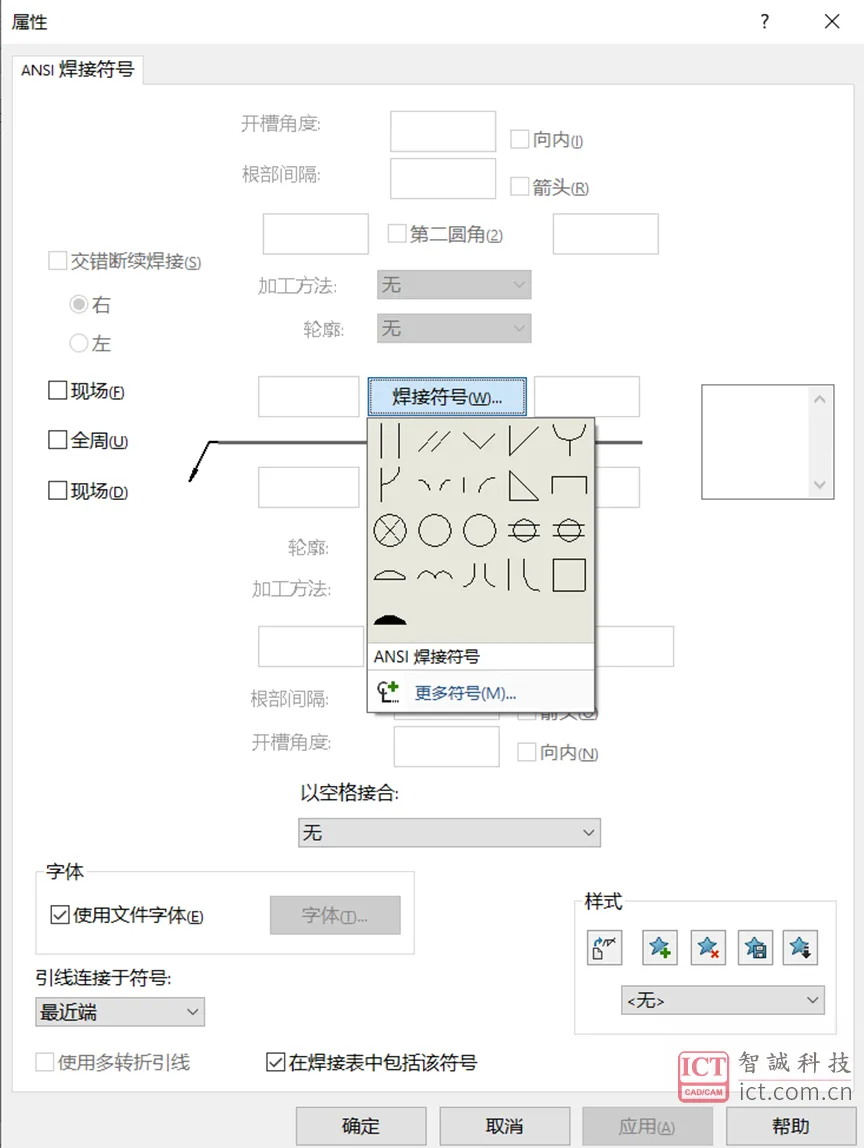

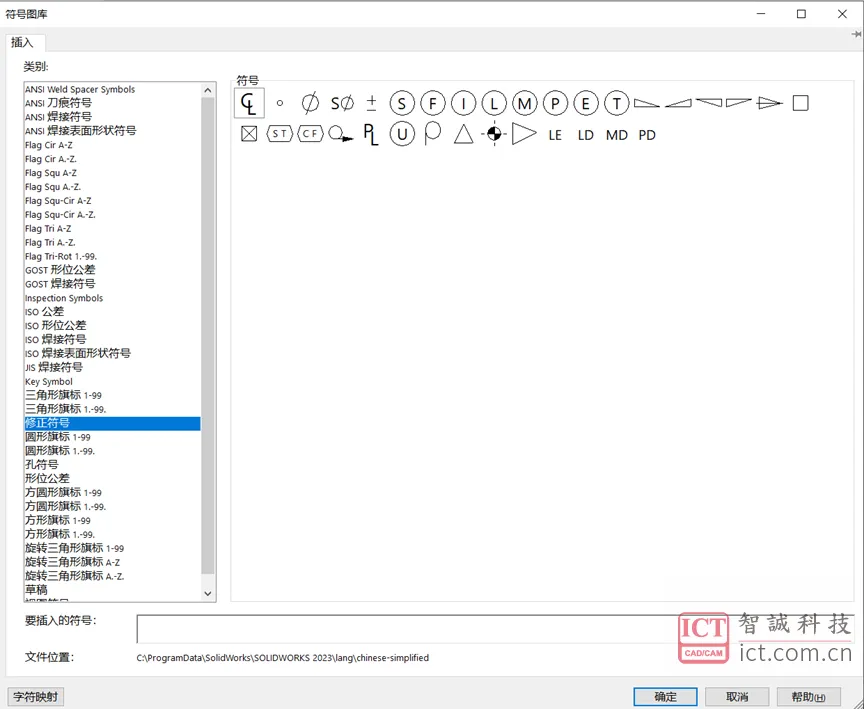

符号库、焊接符号

C:\ProgramData\SOLIDWORKS\SOLIDWORKS XXXX\lang\language folder\gtol.sym

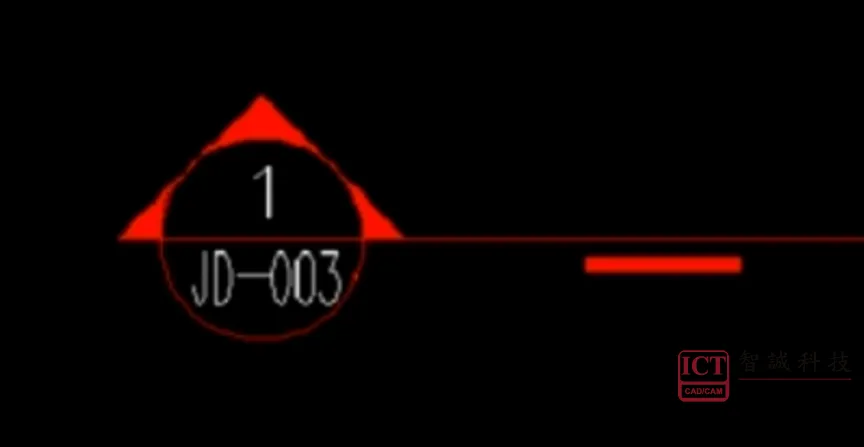

建立方式就是按照坐标画线，使用记事本打开 [gtol.sym] 文件后可以看到内部的编码规则，编程人员可阅读此编码规则进行编程，再将转换后的编码复制进此 [gtol.sym] 文件中即可使用。

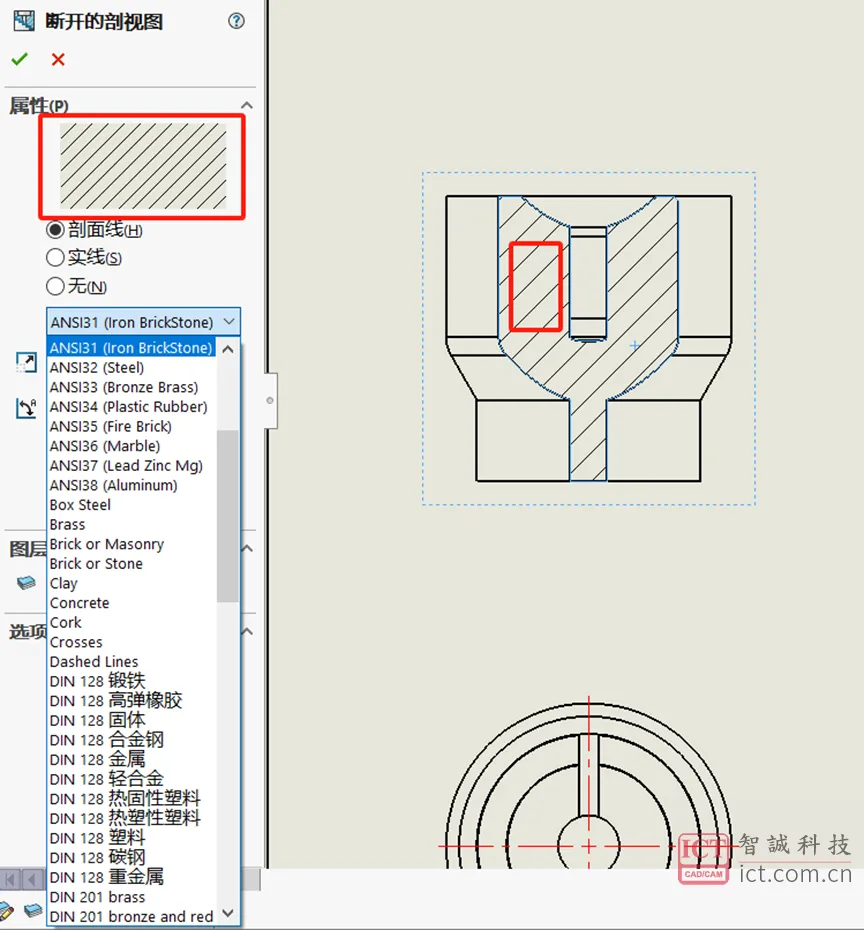

剖面线符号定制

C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\language folder\ Sldwks.ptn

建立方法与焊接符号类似，也是使用记事本打开[Sldwks.ptn]文件查阅编码规则再使用编程软件进行编程，最后将转换后的编码复制回此文件即可。

注意！

编码的工作是由懂编程语言的人员使用专业的编程工具进行编程，并非设计人员按照范本文件手动录入数据。

工业软件是一个多学科的系统，如企业真有必要定制符号那么此时需要编程工程师来进行辅助。

编程工具

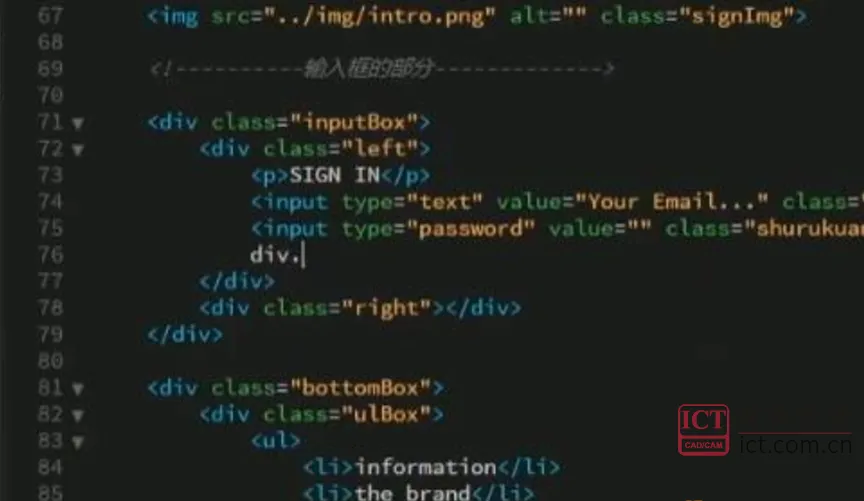

编码是使用 Adobe DW 或者 VScode 代码编辑器来编写的，VScode是比较轻便的编程工具，但是要会写代码。编程不分软件的，其编码方式都差不多。

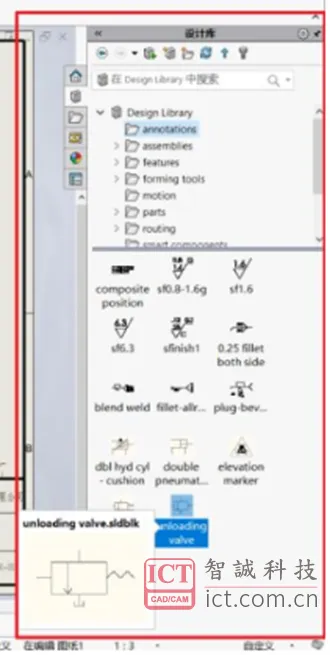

从实施角度而言，我们并不希望用户自定义数据库，虽然自定义数据库可以满足方便调用的原则，但对系统是存在负担和隐患的，如企业没有特别的必要还是推荐用户使用SOLIDWORKS设计库的方式手动绘制符号保存为设计库来按需调用，更方便维护和管理。

以上就是SOLIDWORKS符号库定制方法的详细步骤，如有任何意见或建议欢迎在问答社区一起讨论交流！
