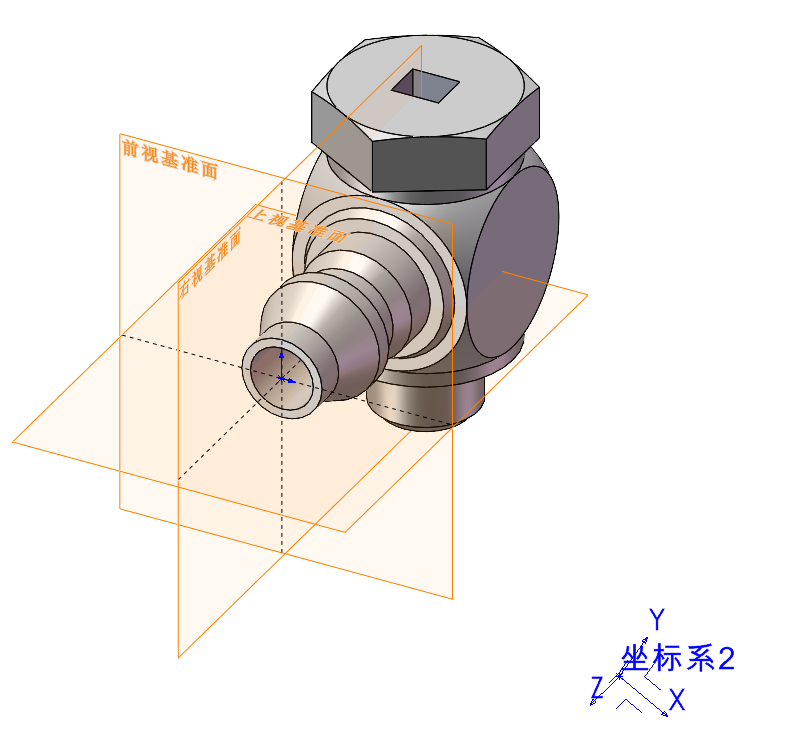

Q:我的SOLIDWORKS零件完全偏离坐标系及基准面了,模型的特征很复杂,有无方法在不改变草图及特征的情况下,把零件的相对位置调整回来?如下图:
A:当然可以,使用SOLIDWORKS 的“移动/复制实体”命令即可完成调整,具体步骤如下:
注意:SOLIDWORKS 的三个基准面及原点是原始参考,不会随着模型的改变而发生位置的改变。

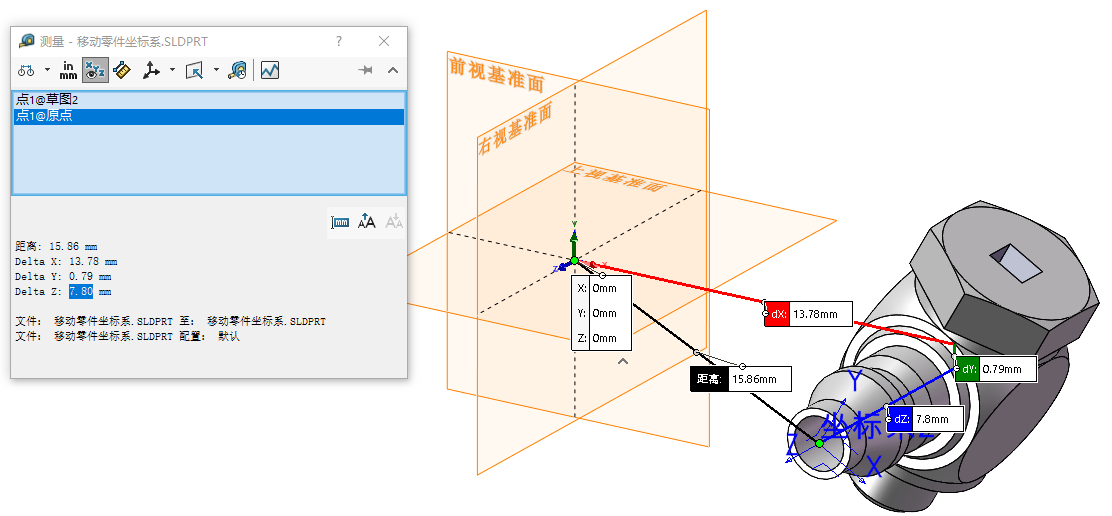

2、使用测量工具,测量坐标系点与原点之间3个轴向的距离,以及调整实体摆正所需的角度;

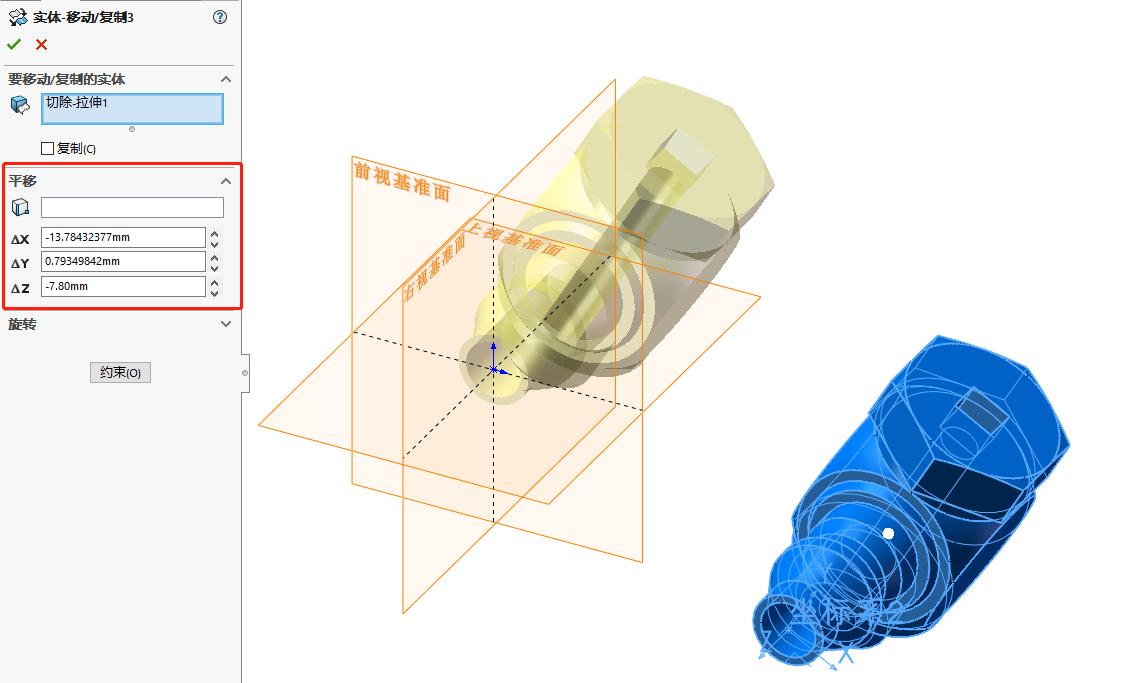

3、依据上述测量值,使用“移动/复制实体”命令,对实体平移至需要的位置;

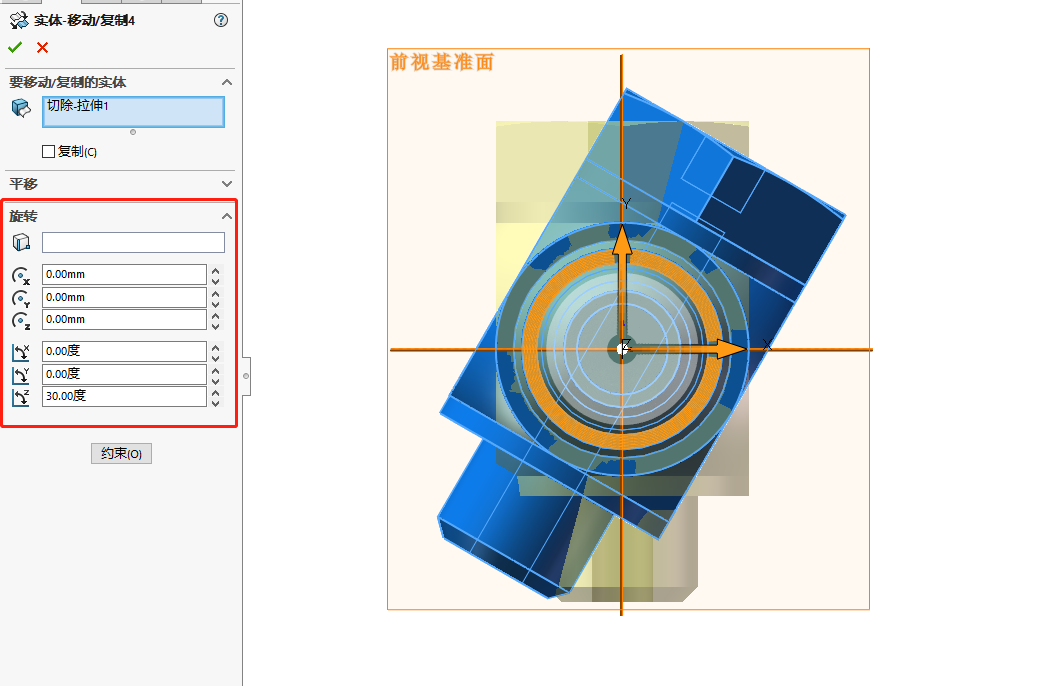

4、依据上述测量值,再次使用“移动/复制实体”命令,将实体旋转摆正;

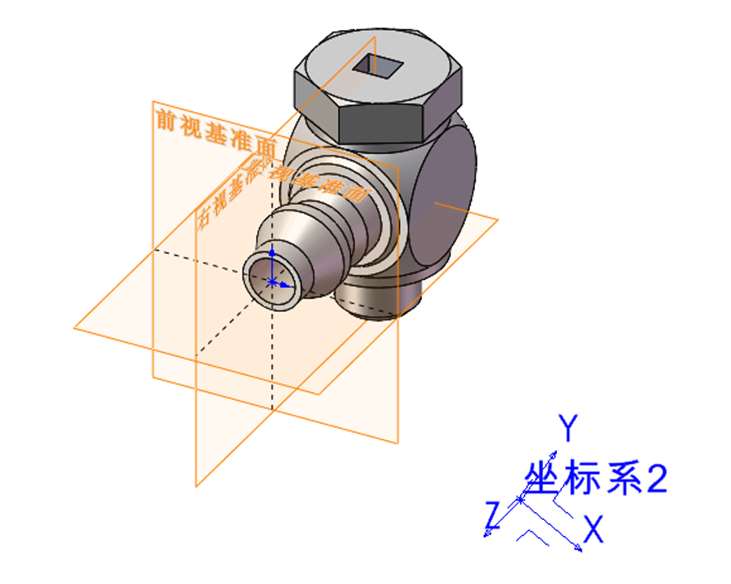

最后,SOLIDWORKS模型移动并旋转到所需状态。
再次提问:有没有更快方法?上述又需要测量,又需要手动调整,很麻烦哎,又容易出错;

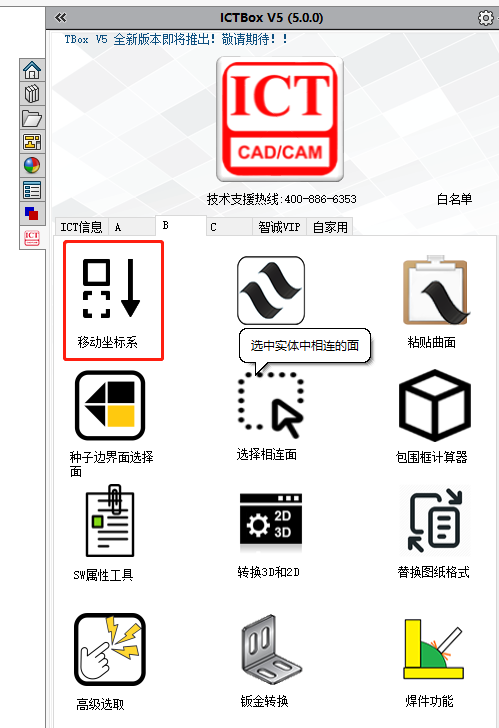

答案:有的,使用ICTBox 的“移动坐标系”功能,省掉中间测量、手动调整参数过程,具体如下:
ICTbox下载

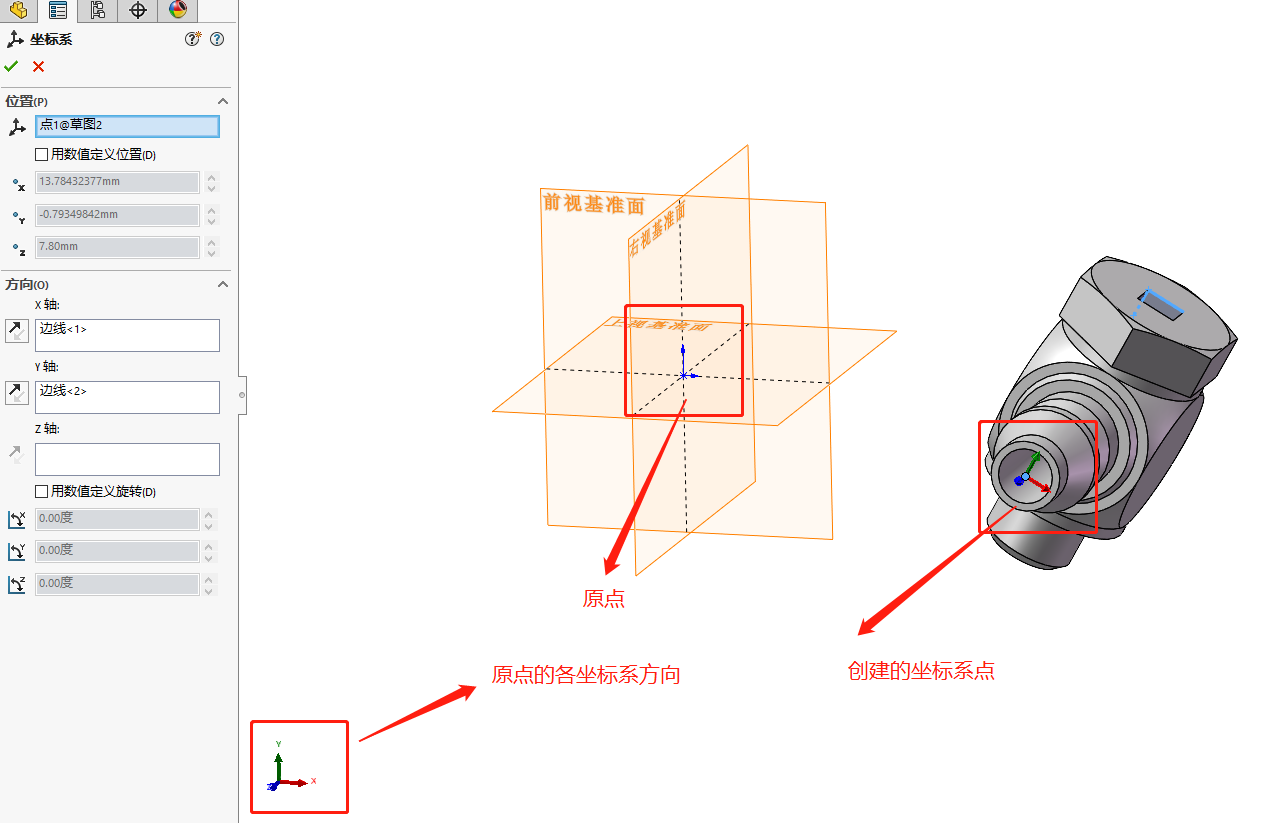

1、与上述相同,先创建一个新坐标系点;

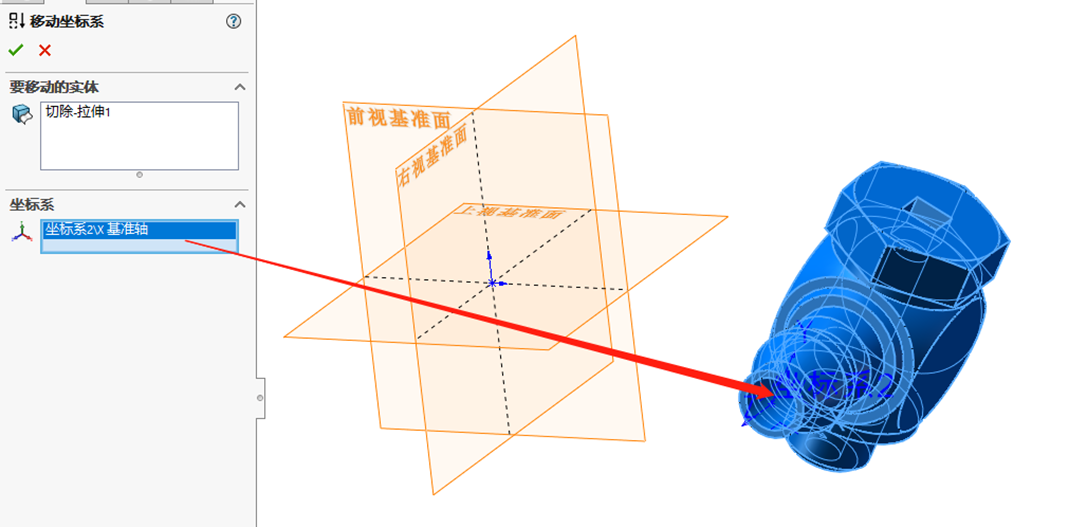

2、使用ICTBox “移动坐标系”功能,选中要移动的实体及创建的坐标系;
确定后,将自动完成移动及旋转实体,飞速完成工作。

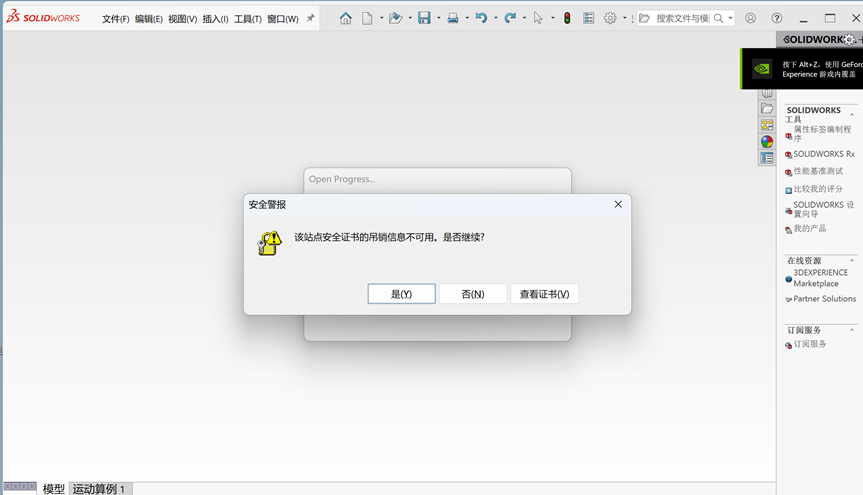

注意:如果认为该警告与上述无关,请利用 SOLIDWORKS Rx 记录该问题并将其发送到您的本地技术支持代表。
