PDM中的自定义属性映射

在PDM中需要在数据卡中反馈出文件的一些属性信息，使得用户在不打开文件的情况下可以快速了解此文件的属性信息，所以就需要实施的过程中在PDM后台做好属性映射，此文章主要讲述SOLIDWORKS文件、Excel文件、Word文档的属性映射。

SOLIDWORKS文件属性映射
SOLIDWORKS文件又分为零件、装配体以及工程图

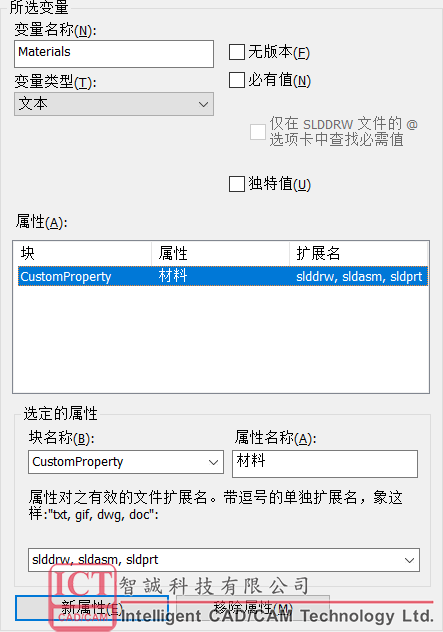

1、首先在PDM中定义新变量：在管理程序中右键变量-新变量-输入变量名称

2、定义属性块：点击新属性-输入块名称（映射自定义属性块名称为：CustomProperty）-输入属性名称（与文件中自定义的属性名称保持一致）-输入文件后缀

3、对于工程图文件，若需要读取零件或装配体中的属性信息（例如需要在工程图的数据卡中映射出参考模型的材料），则需要多定义一步：多增加一个新属性块-块名称为：$PRPSHEET-输入属性名称（与模型中的自定义属性名称保持一致）-输入工程图文件的扩展名slddrw需要注意的是：若这样设置映射：如果文件是从本地放入PDM库中的，则需要放入后再打开工程图重建保存之后，属性信息才会反馈在数据卡中，只有直接使用PDM中模型创建工程图才不需要二次打开重建保存。

Excel文件的属性映射

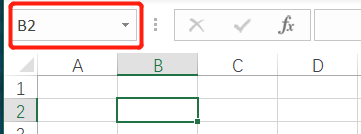

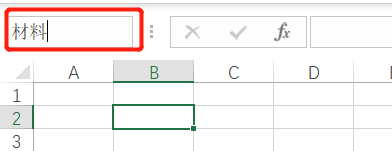

1.  首先定制Excel文件模板：单击相应单元格-将单元格名称改为属性名称

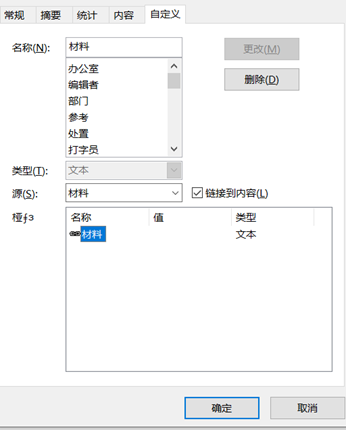

2.  在Excel中添加自定义属性：文件-信息-属性-高级属性-自定义-输入名称-勾选连接到内容-选择第1步中定义的单元格名称-添加-确定

3、在PDM中定义变量：方法和一中的1、2步一样，此处就不再赘述

Word文档属性映射

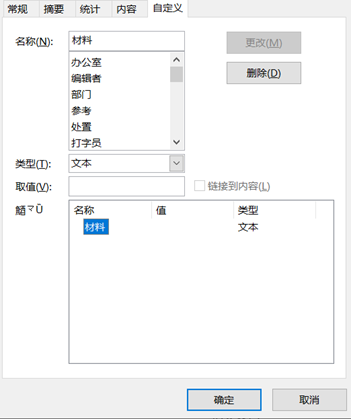

1.  制作Word模板，在Word文档中添加自定义属性：文件-信息-属性-高级属性-自定义-输入属性名称-取值处键入一个空格-添加-确定

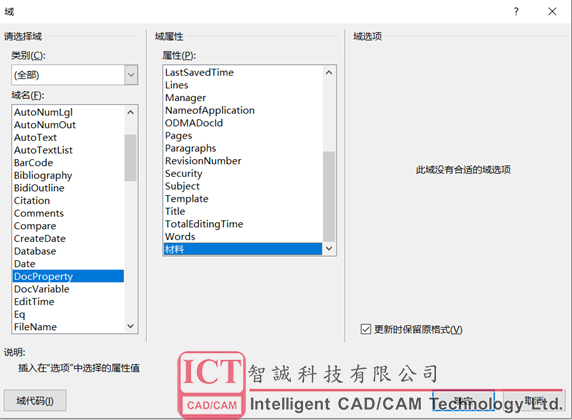

2.  在Word文档相应位置：插入-文档部件-域-在域名列选择DocProperty-属性列选择前面定义的属性名称

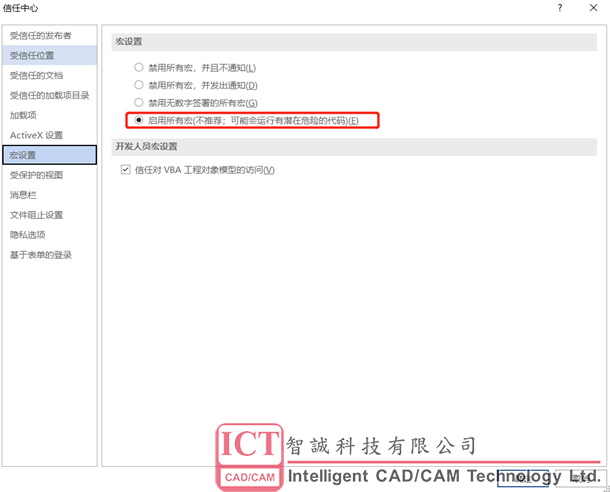

3.  设置启动宏：文件-选项-信任中心-信任中心设置-宏设置-启用所有宏

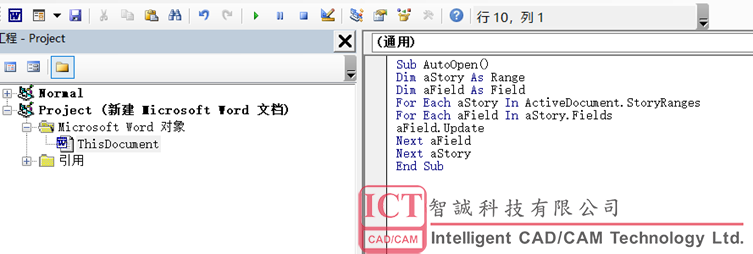

4.  输入宏代码：开发工具-Visual Basic-双击ThisDocument-输入以下代码并保存：

Sub AutoOpen()
Dim aStory As Range
Dim aField As Field
For Each aStory In ActiveDocument.StoryRanges
For Each aField In aStory.Fields
aField.Update
Next aField
Next aStory
End Sub

5.  定义PDM变量：方法和一中的1、2步操作一样，此处就不再赘述。
