PDM数据管理平台审核流程在线驳回标记

PDM作为数据管理平台，在PDM系统内使用流程进行审批图纸不仅能加快审核速度，还能免去打印所需要花费的时间和人力，加快工作效率。在流程审核过程中可使用eDrawings对图纸需要修改的地方进行圈红标志，驳回给设计者进行修改

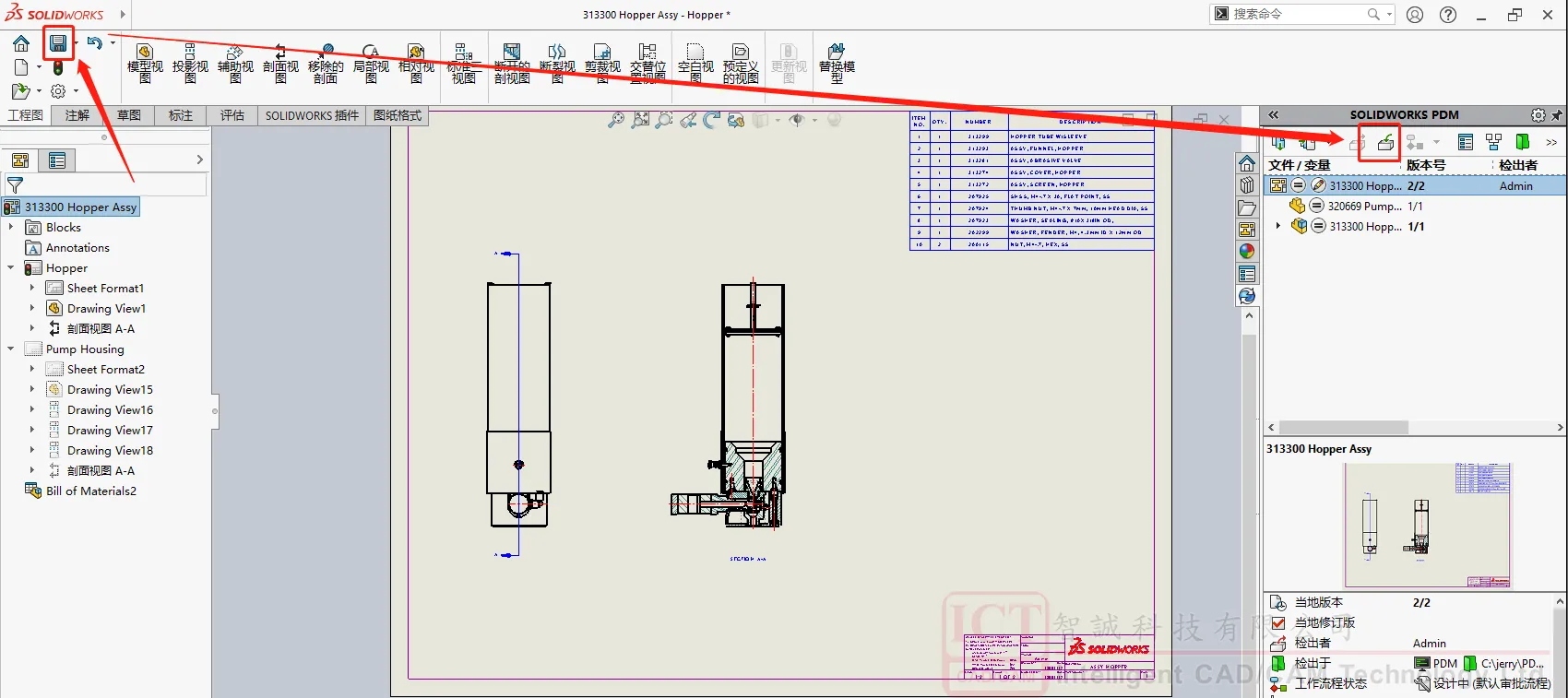

1.1 设计工程师设计完毕提交校对

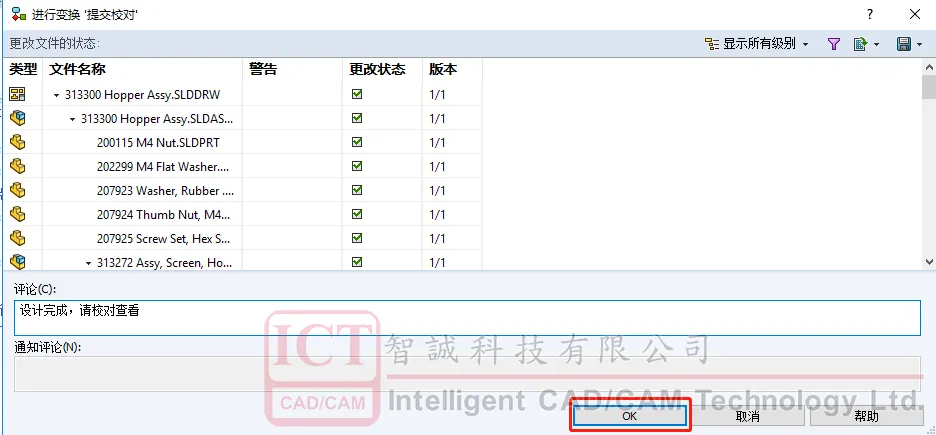

1.2 确定提交校对文件

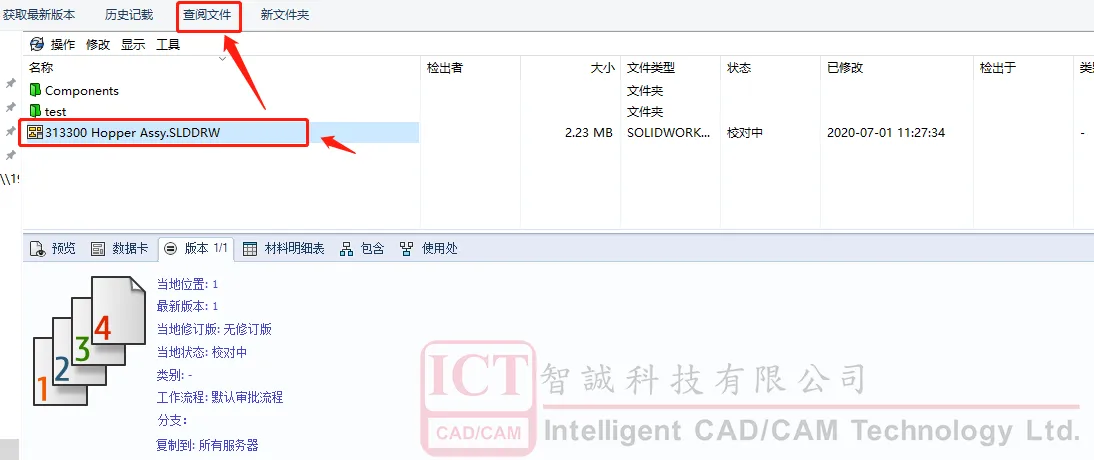

1.3 点击需要查看的文件，使用eDrawing查阅图纸

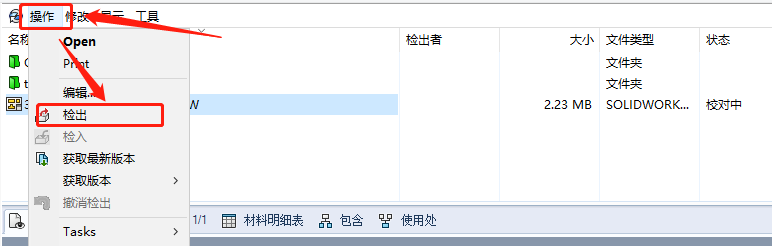

1.4 确定有需要修改的地方先把文件检出

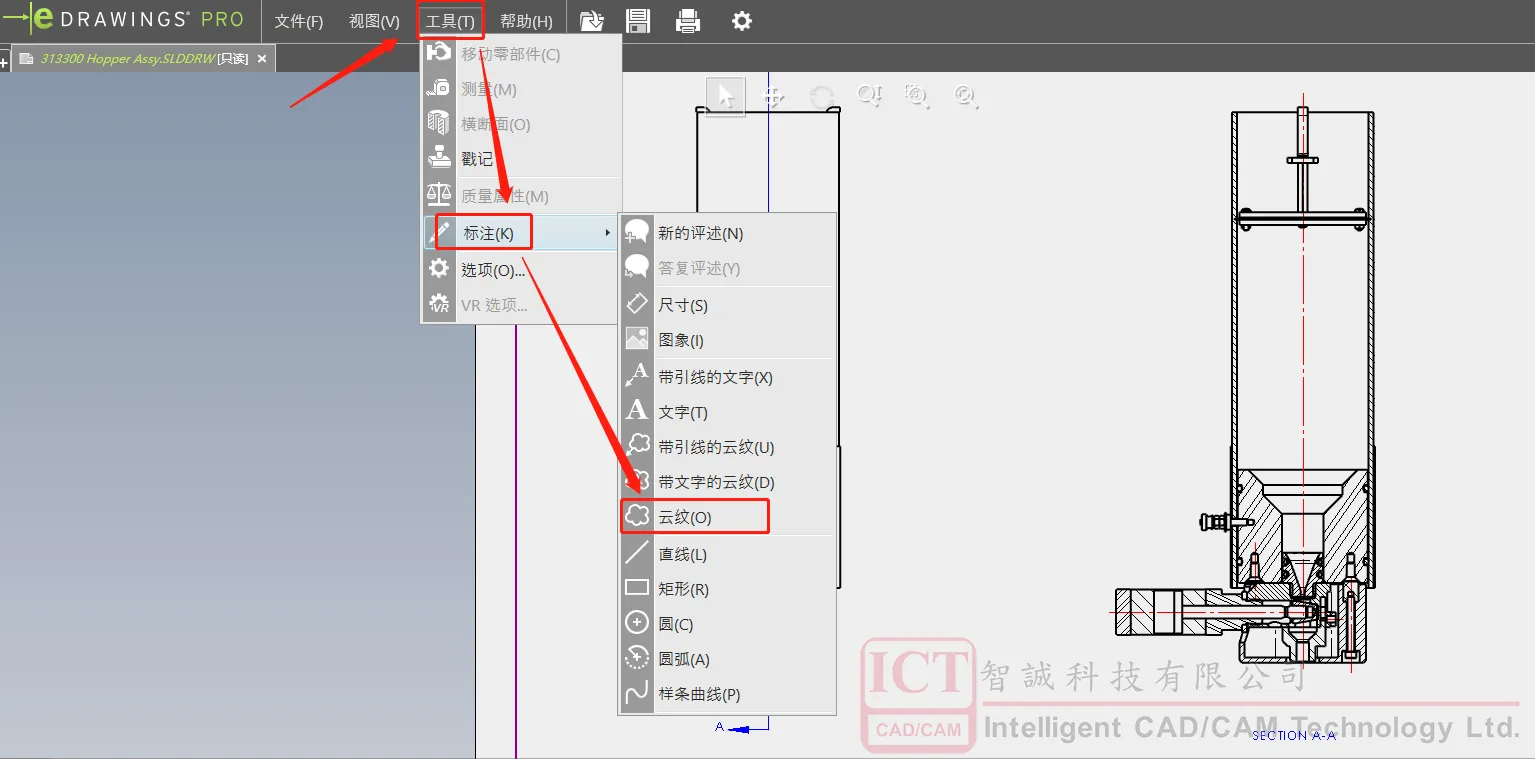

1.5 对于需要修改的地方使用eDrawing工具>标注>云纹，进行添加标注

当然也可以直接使用Solidworks打开工程图进行添加必要的修改说明

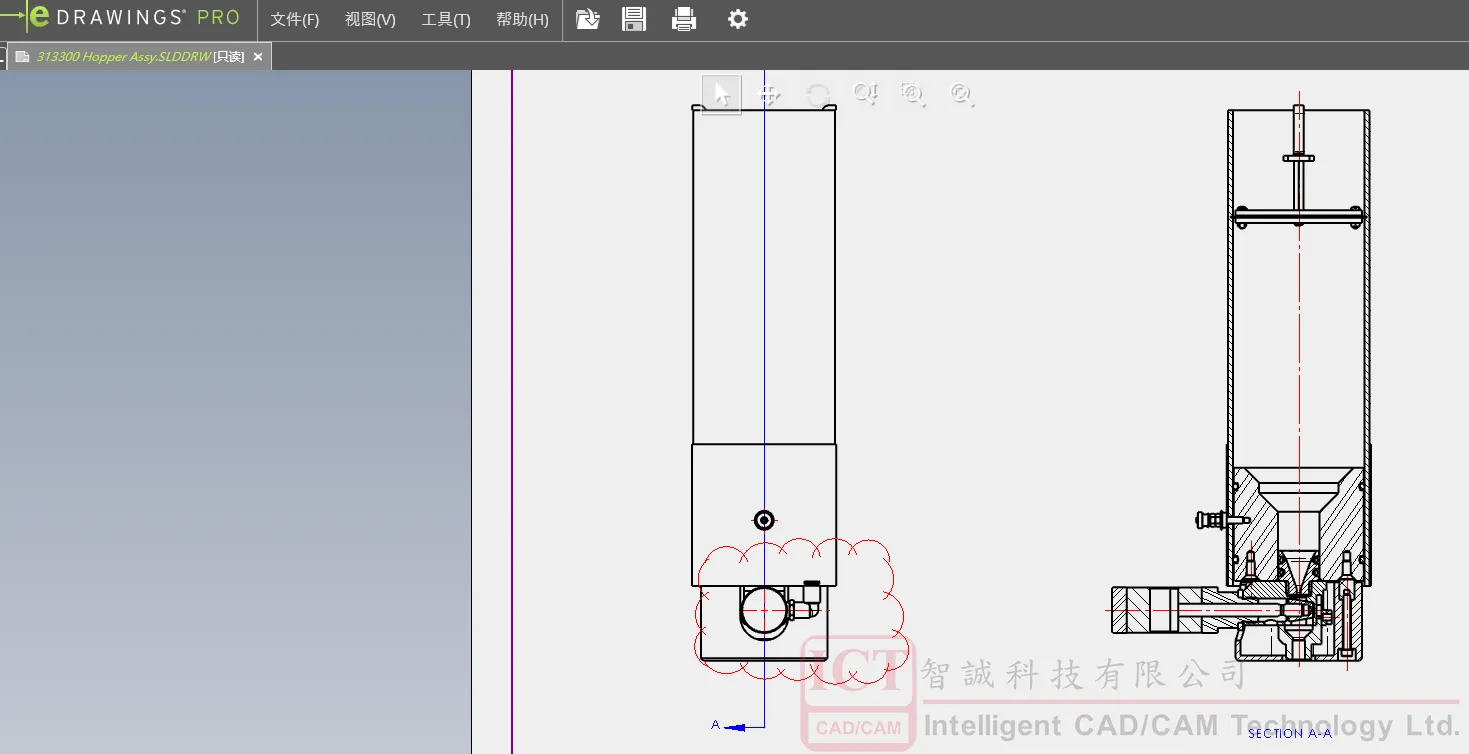

1.6 添加标记完成

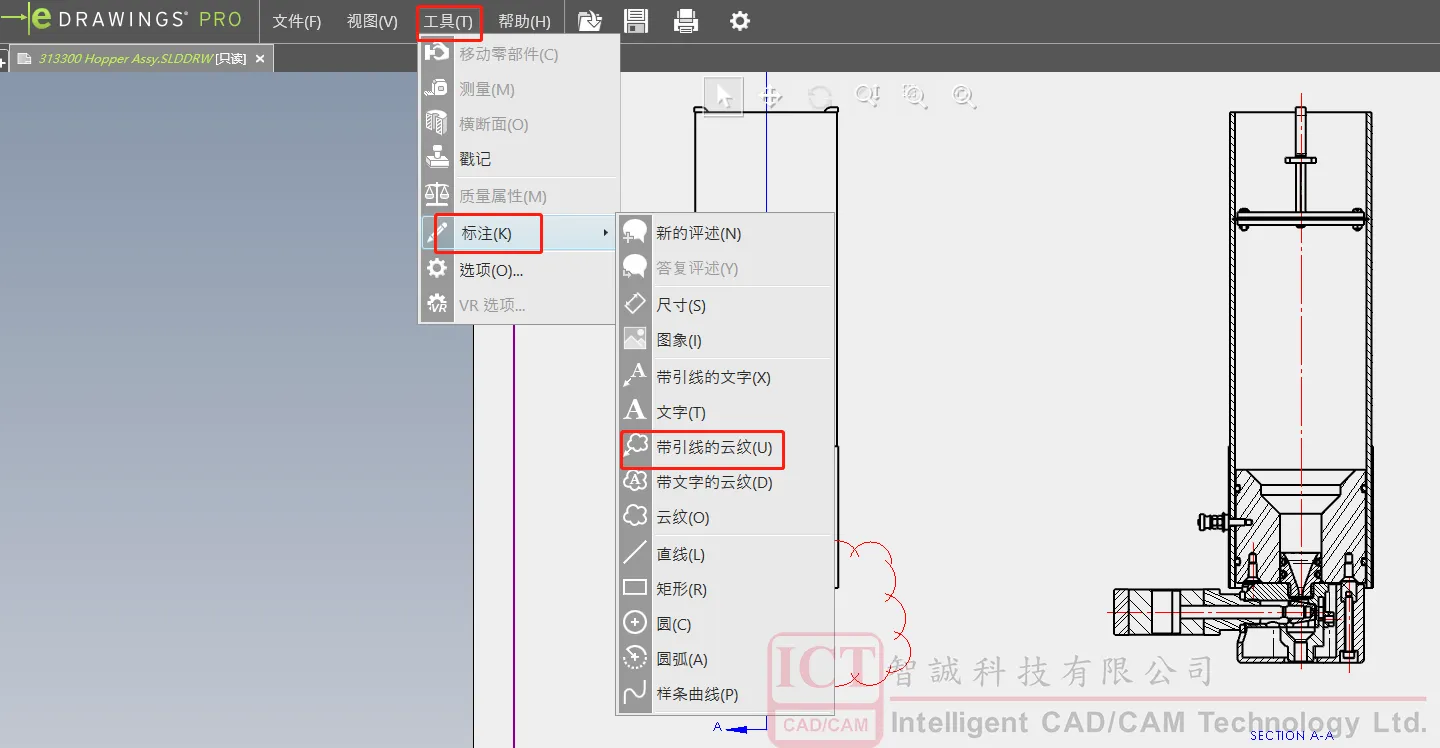

1.7 对标记地方进行文字说明，使用工具>标注>带引线的云纹

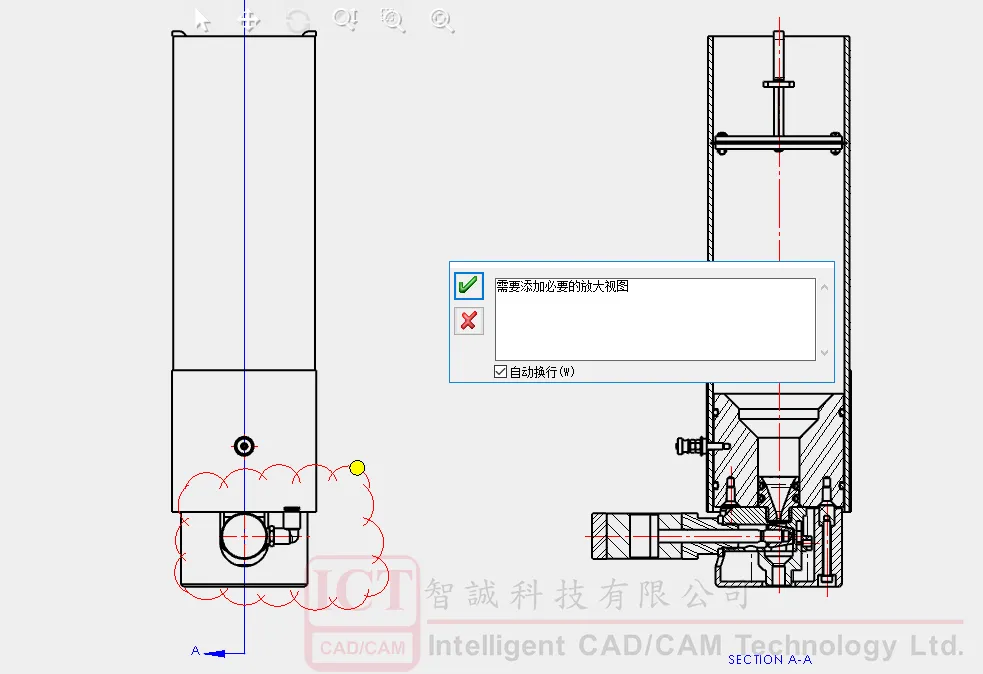

1.8 添加说明文字

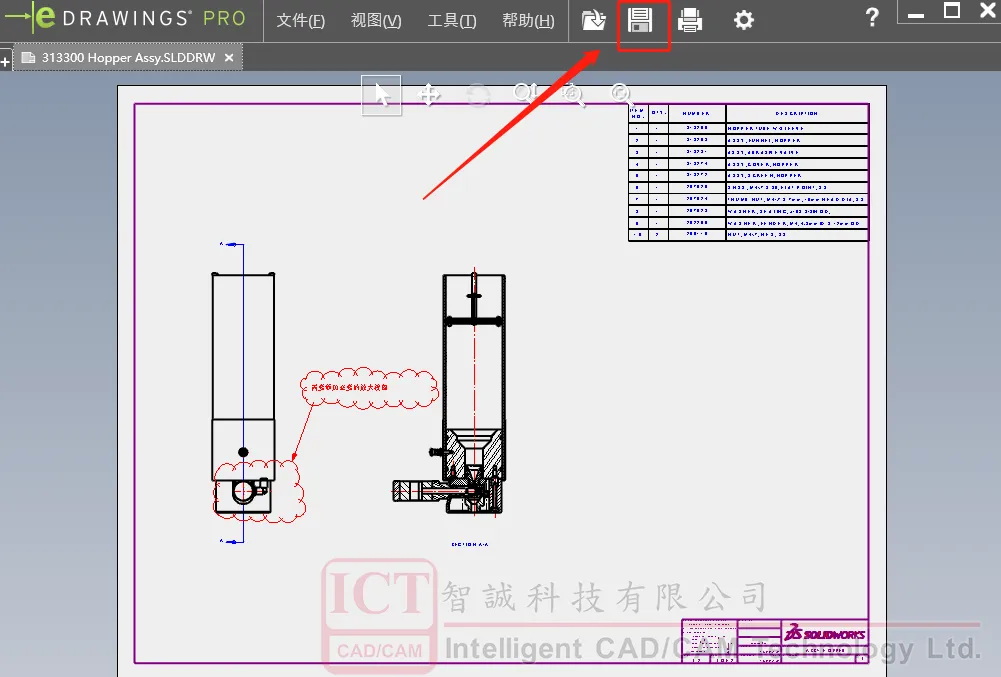

1.9 添加完毕点击保存

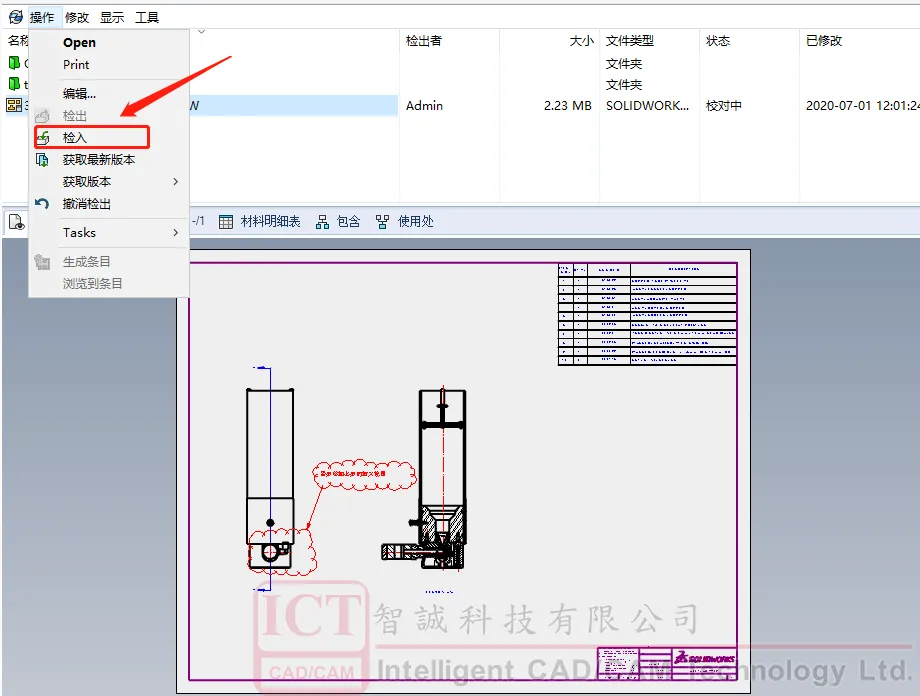

1.10 对修改完毕的文件进行检入

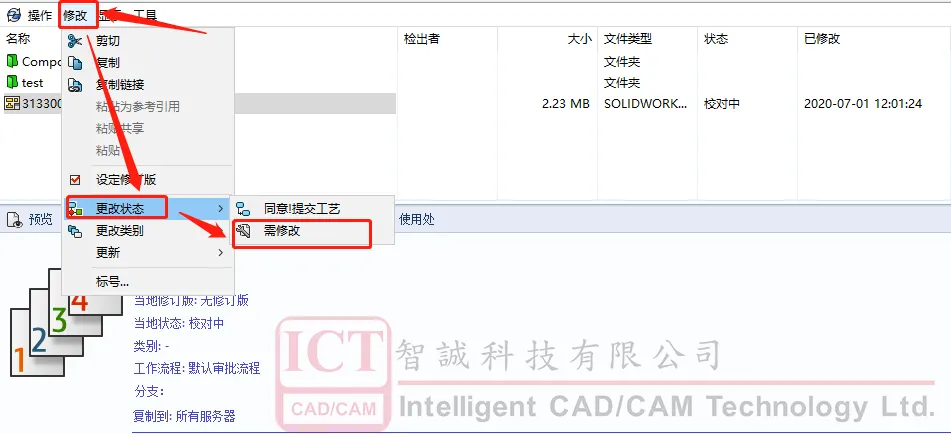

1.11 审核者将文件进行驳回到设计师

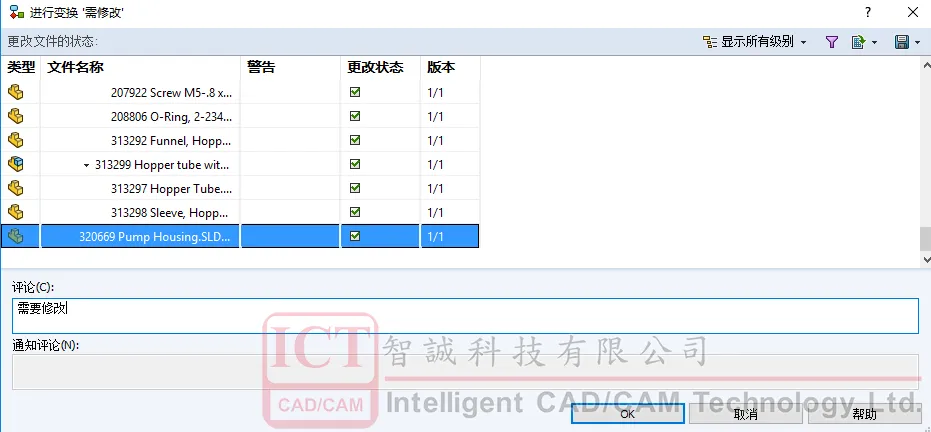

1.12 可添加必要的驳回评论

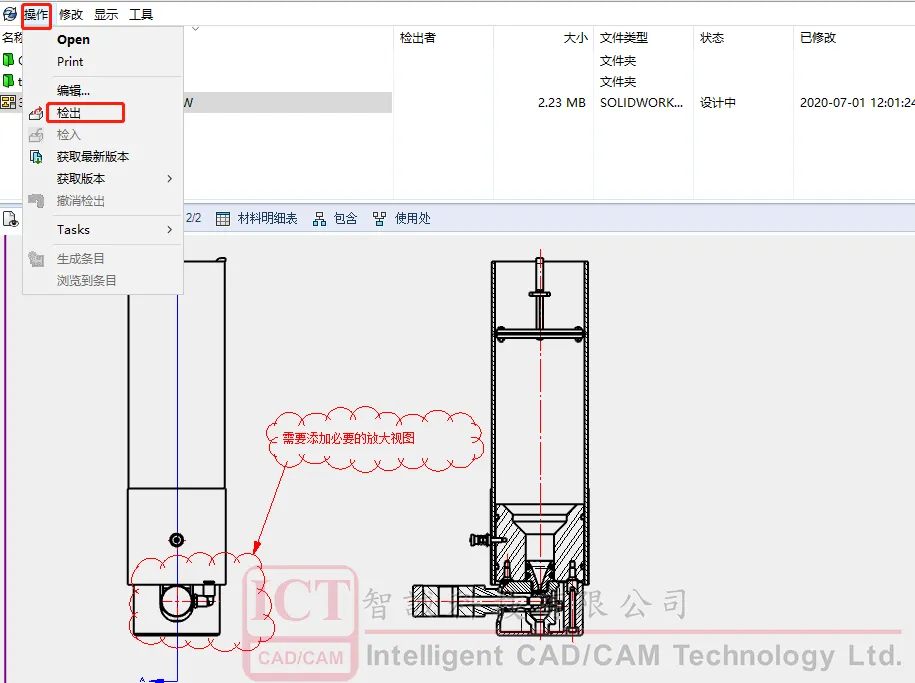

1.13 设计师将要修改的图纸进行检出后，用Solidworks打开修改

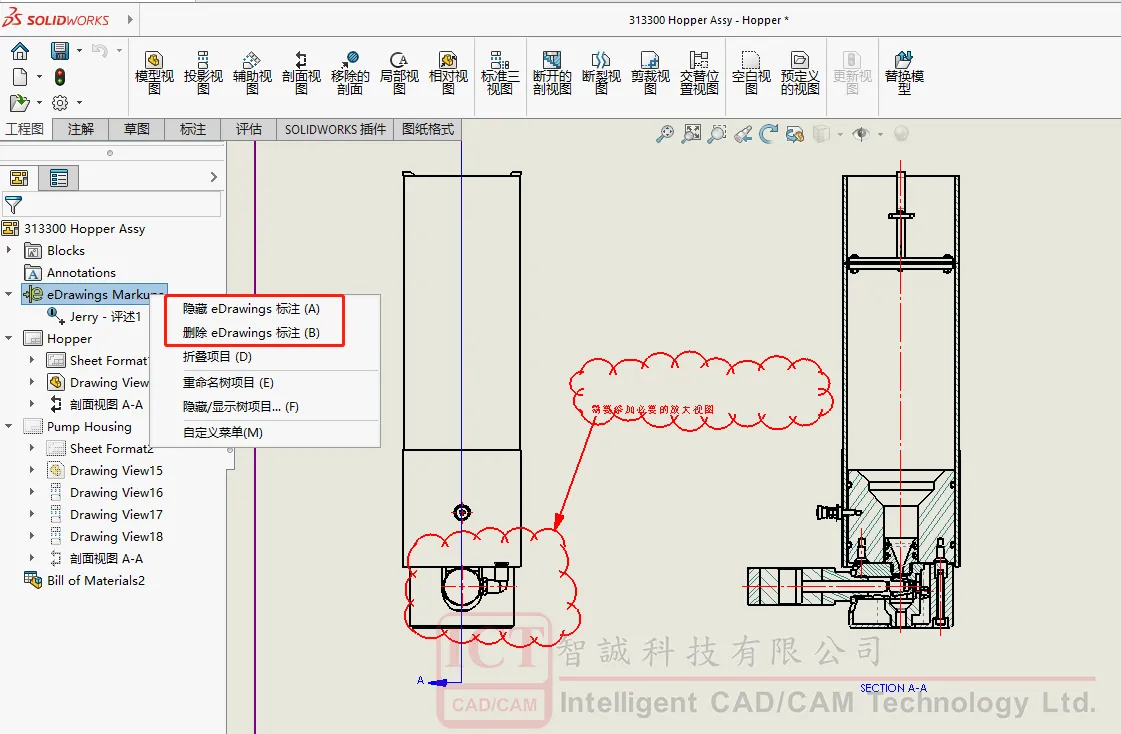

1.14 设计师可将eDrawing标注进行隐藏或者删除

1.15 修改完毕后保存再将图纸检入即可
