关于用ROUTING定义与SOLIDWORKS Electrical关联的电气属性

大家知道SOLIDWORKS Electrical 3D目前只能在SOLIDWORKS 2013以上的版本使用，那么以前的版本可不可以去创建一个可以和SOLIDWORKS Electrical相关联具有电气属性的元器件模型呢，答案是可以的，下面介绍如何使用Routing功能创建可以和SOLIDWORKS Electrical关联的模型。

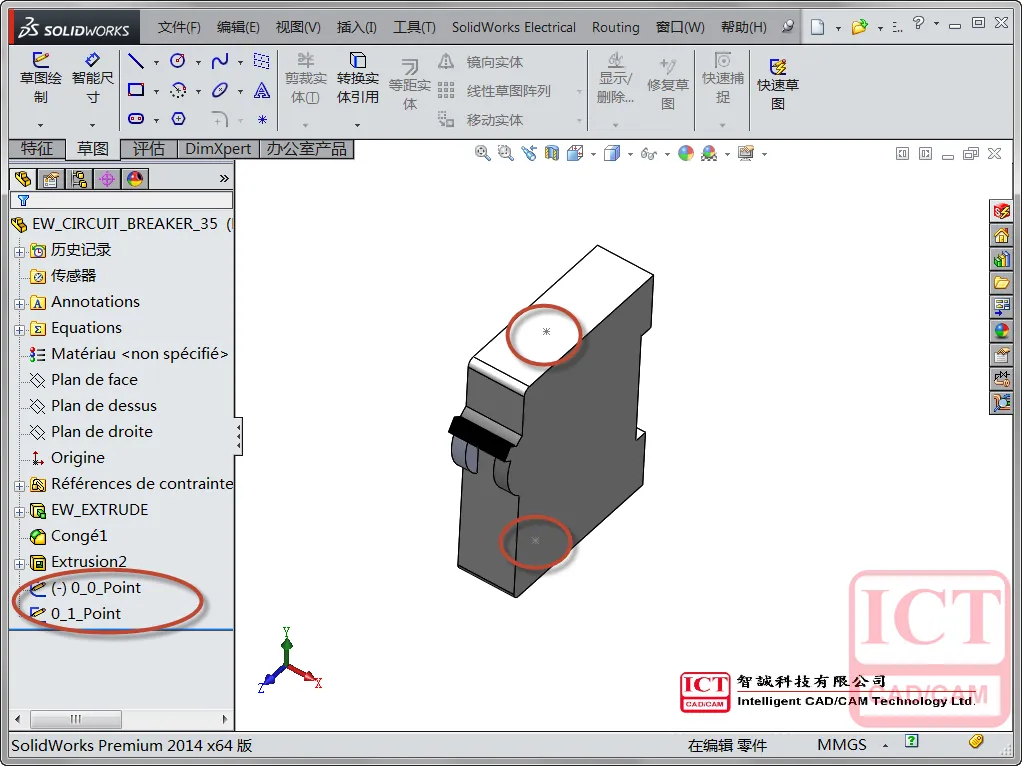

1. 找一个SOLIDWORKS的元器件模型，分别在想要生成接线点的地方添加草图点

注意：这里草图点的命名必须是按照固定格式，否则SWE认不到。

            对应格式：X_Y_Point    X：回路号   Y：连接点号

0_0_Point    0_1_Point    1_0_Point   1_1_Point

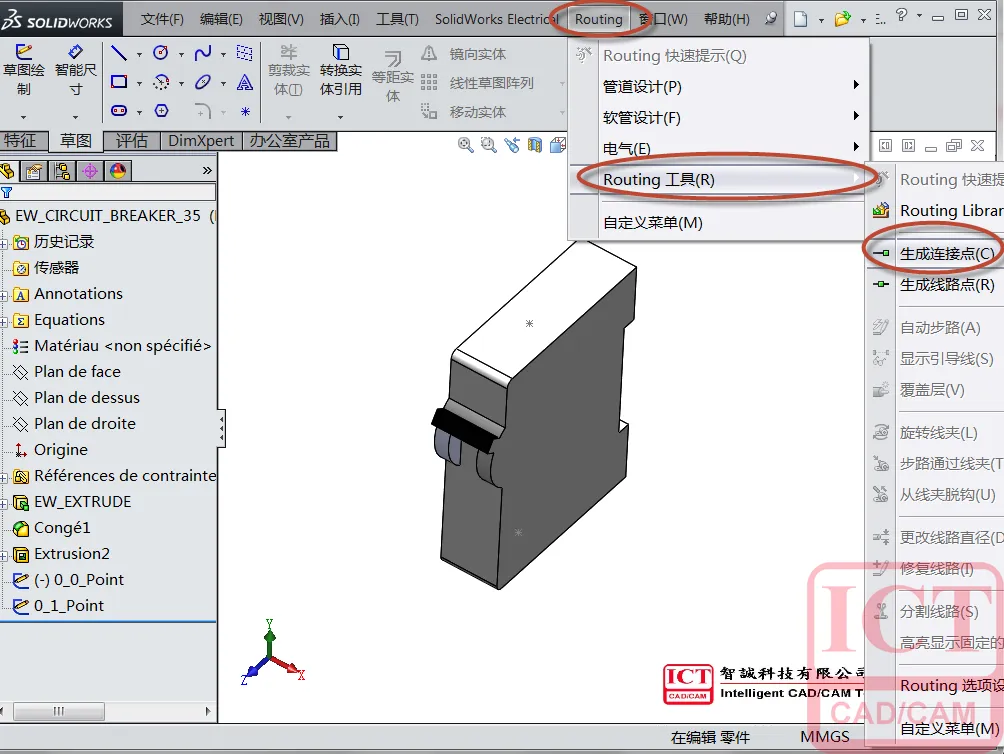

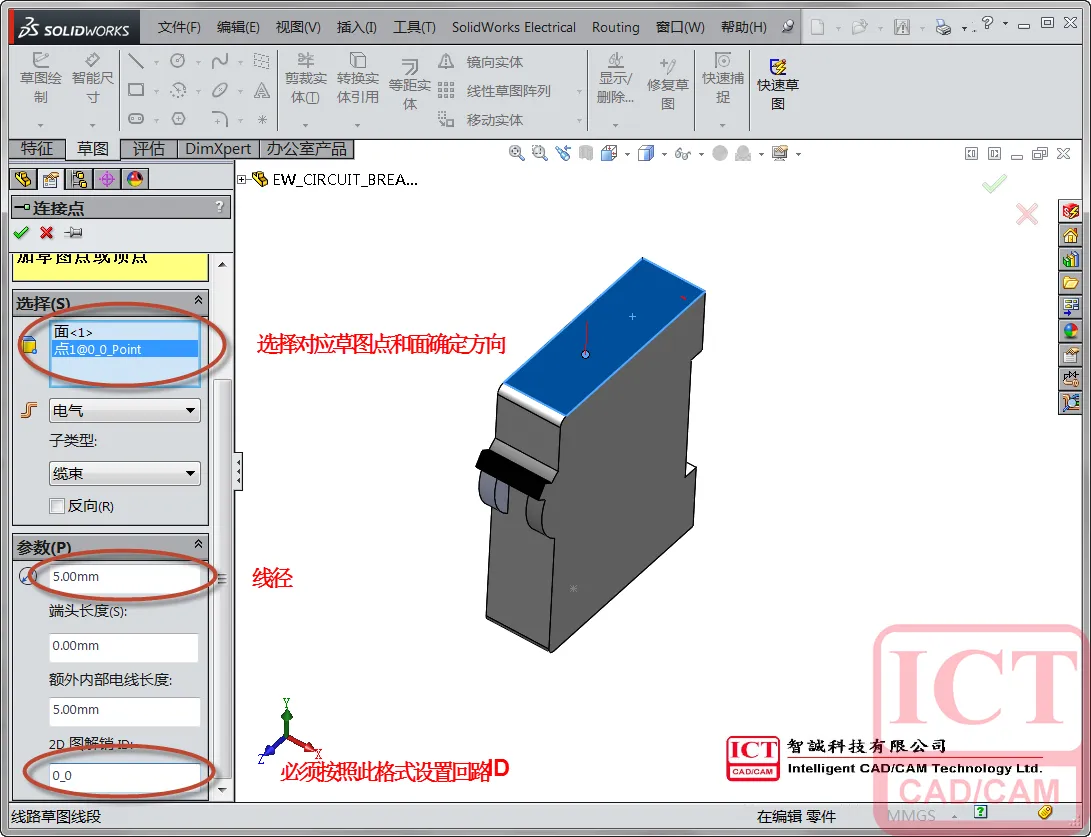

2. 使用Routing在对应草图点添加电气连接点

注：2D图解ID这里的命名必须是按照固定格式，否则SWE认不到。

        对应格式：X_Y        X：回路号   Y：连接点号

0_0    0_1    1_0   1_1

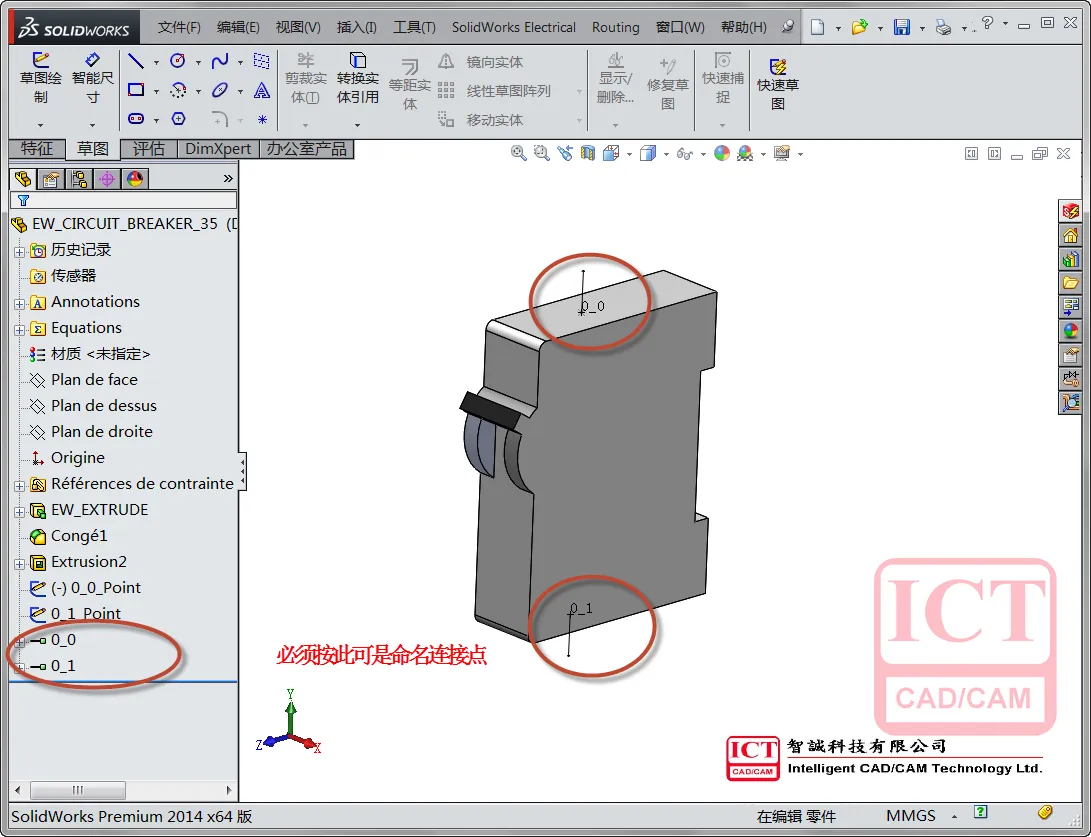

3. 连接点命名

注：这里连接点的命名必须是按照固定格式，否则SWE认不到。

        对应格式：X_Y        X：回路号   Y：连接点号 （与上面相同）

0_0    0_1    1_0   1_1

4. 完成

由此看出使用Routing定义电气属性的时候，非常重要的是一些固定格式的命名。希望对大家有所帮助！
