在SOLIDWORKS Routing – Electrical中创建不同/离散布线

在 SOLIDWORKS Routing – Electrical 中，您现在可以创建非重复（也称为离散）布线。

为了说明这一点，让我们看一个例子：

1、有两个相同（也可以不同）的电气连接器彼此相距一定距离。注意：

• 此处显示的连接器是相同的。

• 它是一个多针连接器，定义了 12 个 CPoint。

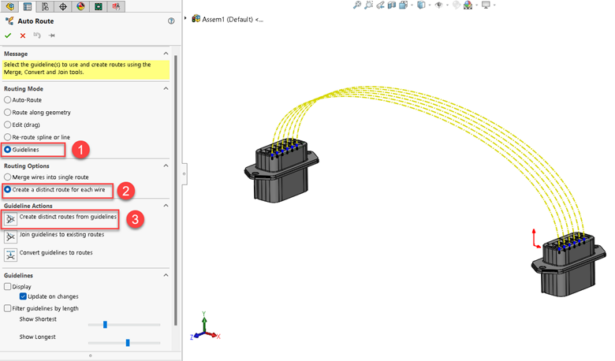

2、让我们使用“自动布线”布线连接器进行以下选择：

路由模式：选择“准则”

布线选项：选择为每条导线创建不同的布线

指南作：选择创建与指南不同的路由

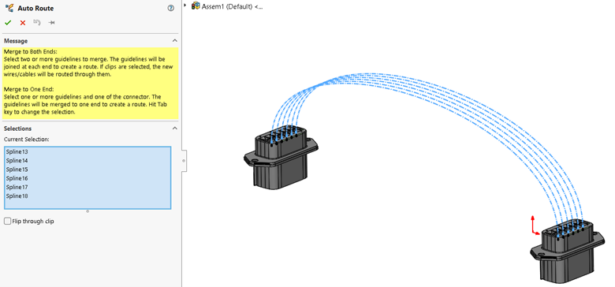

3、左框选择图形区域中的辅助线样条线被选中并显示在选择集中。单击“确定”退出“自动布线”并退出“路线”。

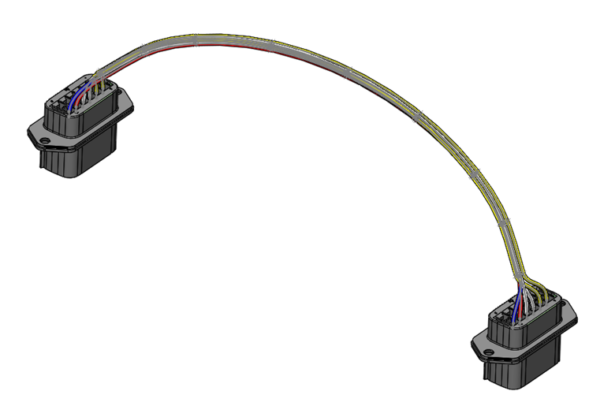

4、路由现已创建，显示如下：

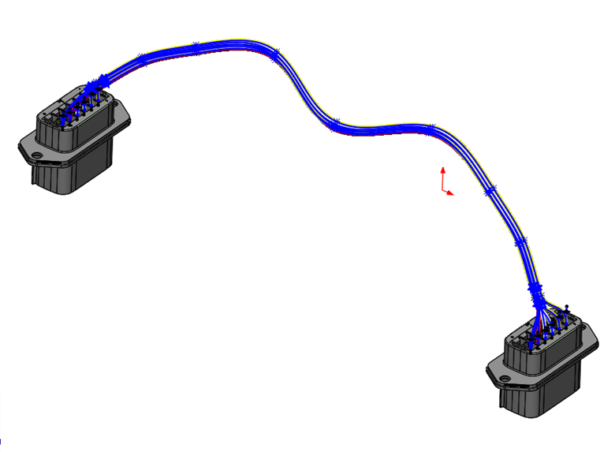

5、编辑布线并在样条线上选择一个点并拖动：请注意，其他样条曲线手柄调整到在上一步中拖动的单个样条线的新位置：其他线调整到新位置。当您想要表示一堆捆绑在一起的导线时，这很有用，当单个导线位置发生变化时，这些导线将改变位置;更常见的是，当空间是一个约束，并且需要参考其他组件的对齐来调整导线的位置时。

以上就是在 SOLIDWORKS Routing – Electrical 中创建不同/离散布线的全部流程！ 如有疑问或建议欢迎咨询 SOLIDWORKS代理商智诚科技ICT ，电话：400-886-6353
