SOLIDWORKS Composer 的自定义 PDF 模板

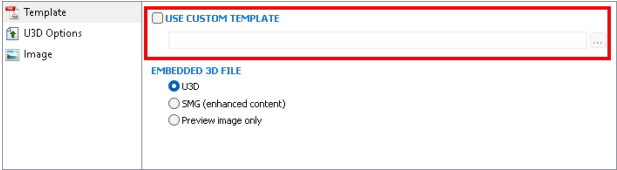

默认情况下，SOLIDWORKS 使用标准模板生成 PDF 文件。请注意，用户可能需要自定义的 PDF 输出。将 Composer 文档发布为 PDF 文件时，用户可以选择自定义模板，如下所述。

先决条件–

• PDF 编辑器 （Adobe Acrobat）

• 您可以使用 Microsoft Word 或 Microsoft PowerPoint 等应用程序创建模板主题，然后在 Adobe Acrobat 中打开文档以转换为 PDF。

为 Composer 创建自定义模板的步骤 –

1. 启动 Adobe Acrobat 并打开现有的 Microsoft Word / PowerPoint 文档或新的 PDF 文档。

2. 导航到 工具 > Rich Media > 添加 按钮。

3. 在视区中创建 Button，它将充当 Composer 文档视区。

4. 将按钮名称重命名为 'SeemageReplace'

5. 保存 PDF 模板。

PDF 模板应如下所示。

使用模板发布项目后，结果将如下所示。

默认情况下，Composer 会生成 PDF 文件使用 标准模板。您可以创建和使用自定义模板来满足特定需求。创建自己的模板需要 Adobe Acrobat。使用按钮工具创建 Composer 替换为内容的按钮区域。小贴士： 您可以使用 Microsoft Word 或 Microsoft PowerPoint 等应用程序创建模板，然后在 Adobe Acrobat 中打开文档以转换为 PDF。 要让 Composer 替换区域，请使用以下名称：

  SeemageReplace - 替换为 3D 内容。PDF 导出需要此区域。

注意：“ Seemage”是创建 Composer 的公司的原始名称。

以下区域仅对 U3D 导出有效：

SeemageBOM - 替换为交互式 BOM。

SeemageConfig - 替换为视图选择按钮（带或不带图标）。

SeemageConfig0、SeemageConfig1 ... - 指定视图按钮的确切位置。创建与视图数量一样多的区域，编号从 0 开始。

SeemageLabel0、SeemageLabel1 ... - 指定按钮标签的额外区域。创建与视图数量一样多的区域，从 0 开始对它们进行编号。
