在医疗行业中,螺钉种植体是广泛应用于口腔种植修复的关键部件,因其结构微小、形状复杂、精度要求高,被视为精密加工的典型代表。本期内容,我们围绕螺钉种植体的CAM编

在医疗行业中,螺钉种植体是广泛应用于口腔种植修复的关键部件,因其结构微小、形状复杂、精度要求高,被视为精密加工的典型代表。

本期内容,我们围绕螺钉种植体的CAM编程全过程,深入讲解医疗件加工的核心挑战与应对策略,为从事医疗制造的工程师、CAM编程人员提供专业参考。

SolidCAM医疗行业专项解决方案,正是面向这些高难度场景,提供端到端、面向生产落地的高效CAM编程能力。


1、工艺设计与解决方案

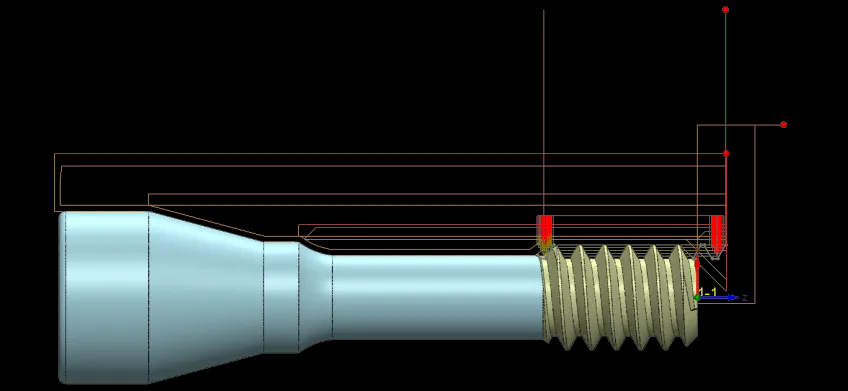

医疗件加工不仅是要求加工出形状,更要实现临床可用的产品质量。SolidCAM在本次案例教程中,系统性地演示了如何针对螺钉种植体零件的典型加工难点,建立科学、可验证的编程流程。

01、加工螺钉种植体的挑战

尺寸小:螺钉本体结构通常直径在3~4mm,长度不足15mm,加工空间受限;

结构复杂:螺纹区域精密,对刀具路径与加工顺序有极高要求;

精度高:医疗级工件通常公差要求为±0.01mm,甚至更高。

这些因素使得编程过程中每一个参数选择、每一条轨迹生成都至关重要,SolidCAM提供精细化刀路控制策略,确保在微小空间内实现稳定加工。

02、医疗级材料的工艺适配分析

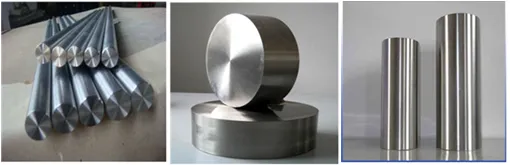

常见医疗件多采用钛合金(如Ti-6Al-4V)或生物不锈钢(如316L),这类材料具有高强度、低导热率、易变形的特性,对刀具路径及切削参数提出更高要求。

  • SolidCAM支持自定义工艺数据库,可预设材料对应的进给与转速参数;

  • 支持多次浅切与高效路径策略,减少积热和刀具磨损。

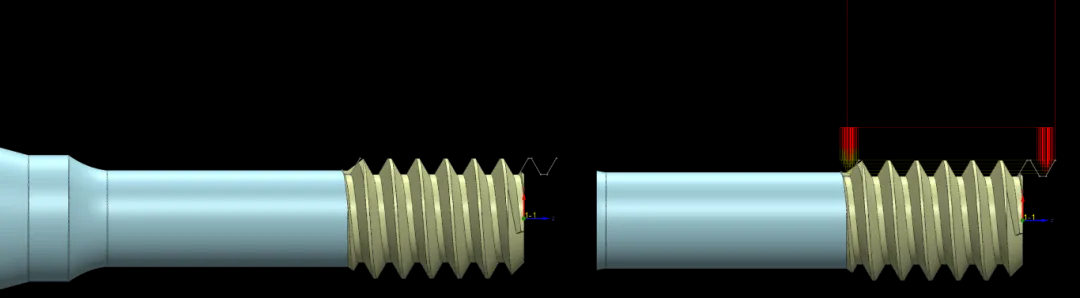

03、螺纹部分的局部特征控制


  • 螺纹特征是种植体的关键结构,通常为小螺距、锥形结构;

  • 教程中通过辅助几何构建与引导线控制,实现螺纹特征精准刀路生成;

  • 利用SolidCAM螺纹加工策略,配合仿真检验干涉,确保成品一致性。

04、精度控制与公差管理

医疗产品无法“后返工”,一次加工成功是唯一目标。

  • SolidCAM可对关键尺寸位置设置刀补精修;

  • 支持精加工前路径预检与G代码分析,确保每道工序精度闭环;

  • 刀具进退刀方式及顺序优化,控制切削力与零件变形。

05、安全验证保障稳定交付

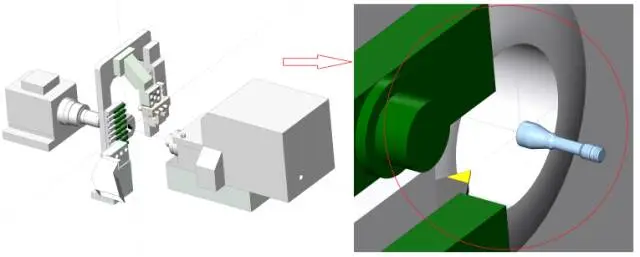

  • 利用SolidCAM的机床仿真系统,可模拟真实刀路运行,提前检测干涉或加工盲区;

  • 后处理代码与机床控制器深度集成,输出稳定可靠;

  • 支持用户自定义检查点与实时路径调试。


2、视频教程

本次视频教程所展示的编程流程,以一个医疗螺钉种植体为例,从工艺规划,到关键螺纹结构的辅助线绘制与加工策略设置,全流程演示每一步操作。无论你是初次接触医疗件加工,还是想优化已有流程,这支视频都能为你提供实用参考。
