如何在3DEXPERIENCE云端快速进行流体仿真

1.  对于使用过SOLIDWORKS中Flow simulation的工程师来说，在解决一些工程上的流体分析问题非常的方便且简单，每进行一项分析就可以通过向导窗口快的定义分析的类型、流体的种类、壁面条件以及初始条件。

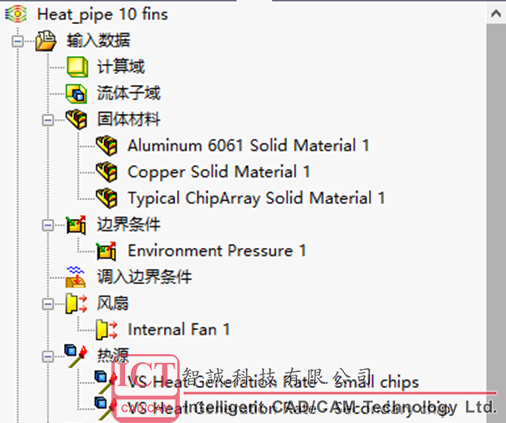

然后在设计树的命令中定义相应的边界，要得到的目标，最后通过运行求解，即可在结果中查看相应的观察目标。

整个流程下来逻辑非常清晰，便于理解，当然在处理大型装配体的流体工况来说，网格的数量将大大增加，对于Flow simulation求解来说会有些困难，因此对于这种大型分析我们可以通过云端流体仿真来解决。

2.  云端仿真是达索公司基于云端平台所开发的一种软件，相比桌面的Flow simulation具有可协同、超强求解力、网格类型多样等特点，当然它的操作原理和Flow simulation 相似，这样更加有益于工程师的使用。下面我们通过一个案例来学习下3DEXPERIENCE云端流体仿真的一个流程。

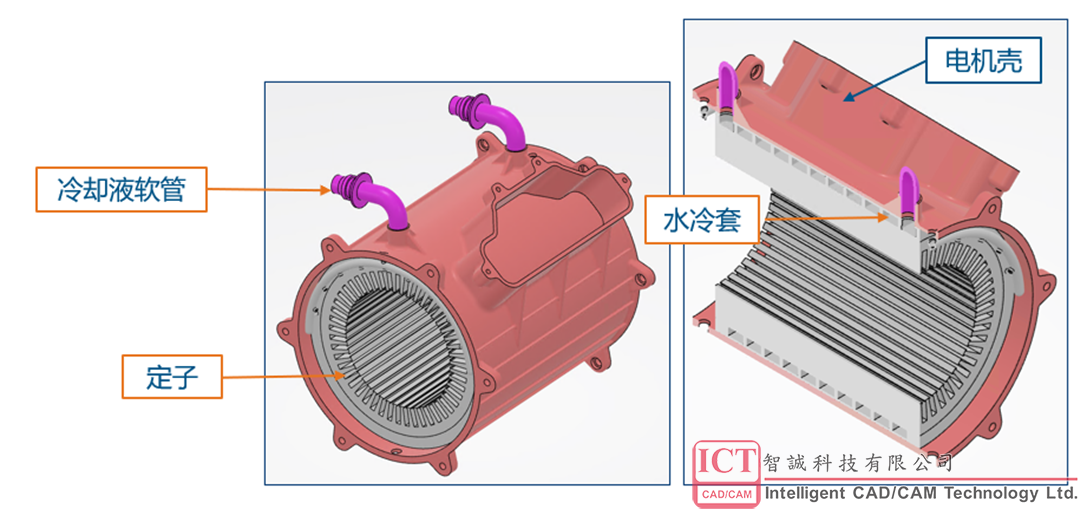

此模型是电机散热的分析，研究水冷套的散热效果

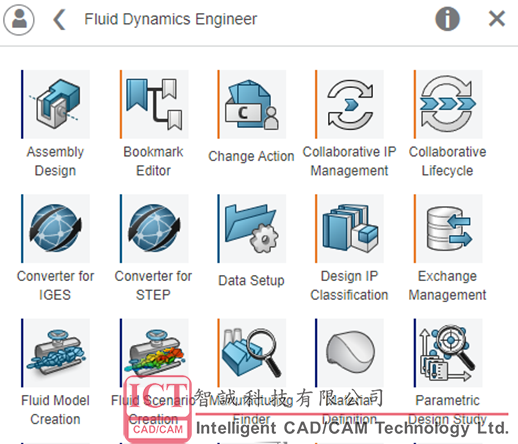

第一、导入模型，从3DEXPERIENCE平台中打开fluid model creation ,然后导入此模型

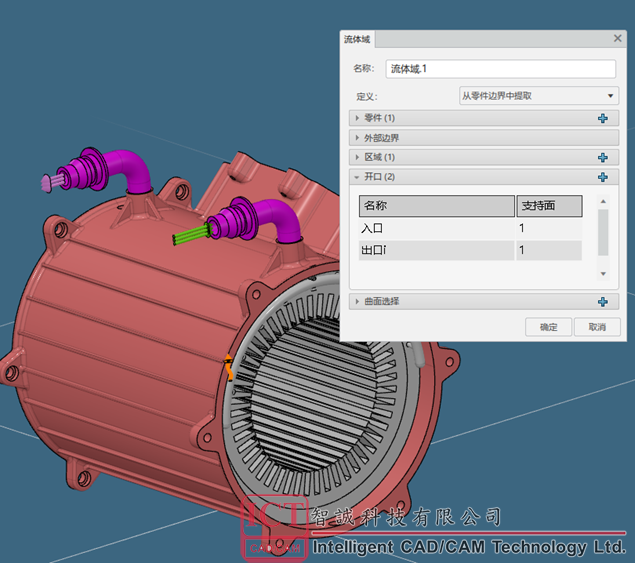

第二、设置流体域和开口位置

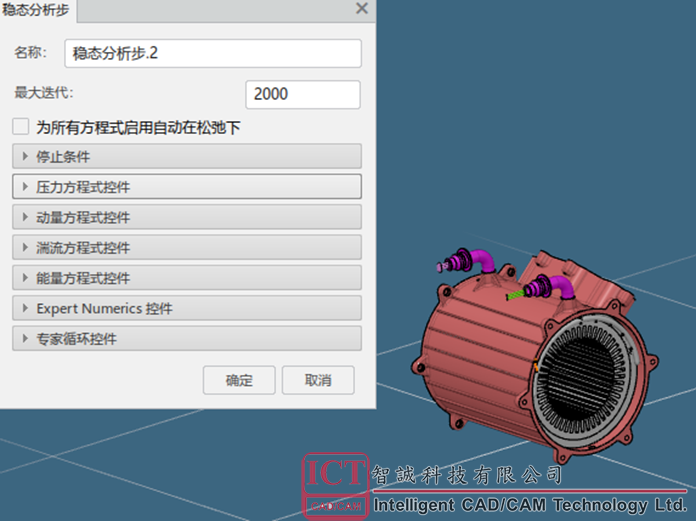

第三、分析步的选择

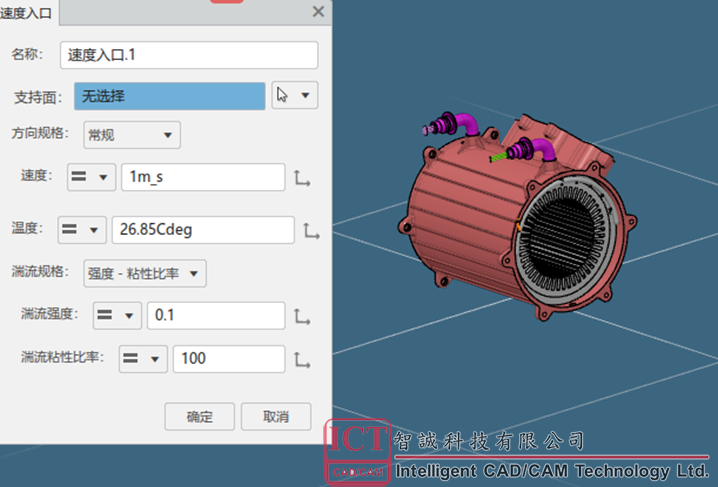

第四、边界条件的添加，入口体积流量和出口的环境压力

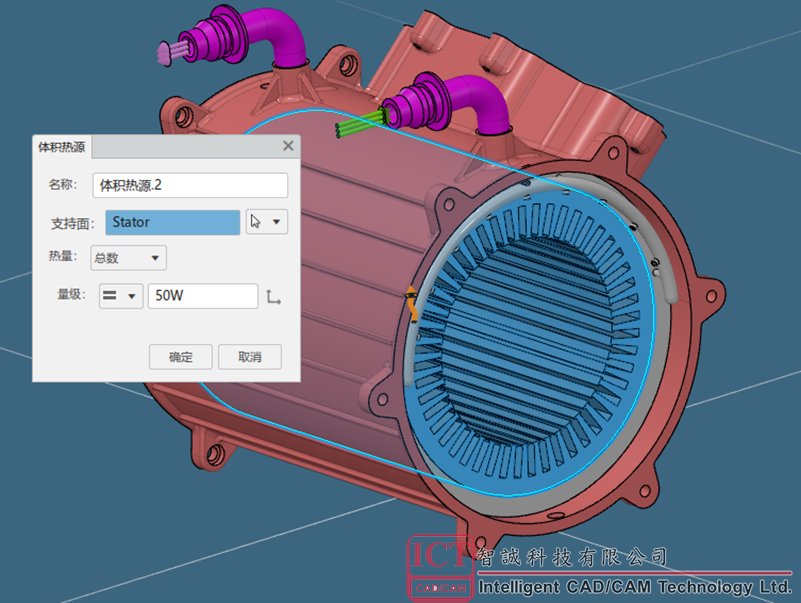

第五、体积热源的添加


第六、输出请求，相对于Flow simulation中的目标值

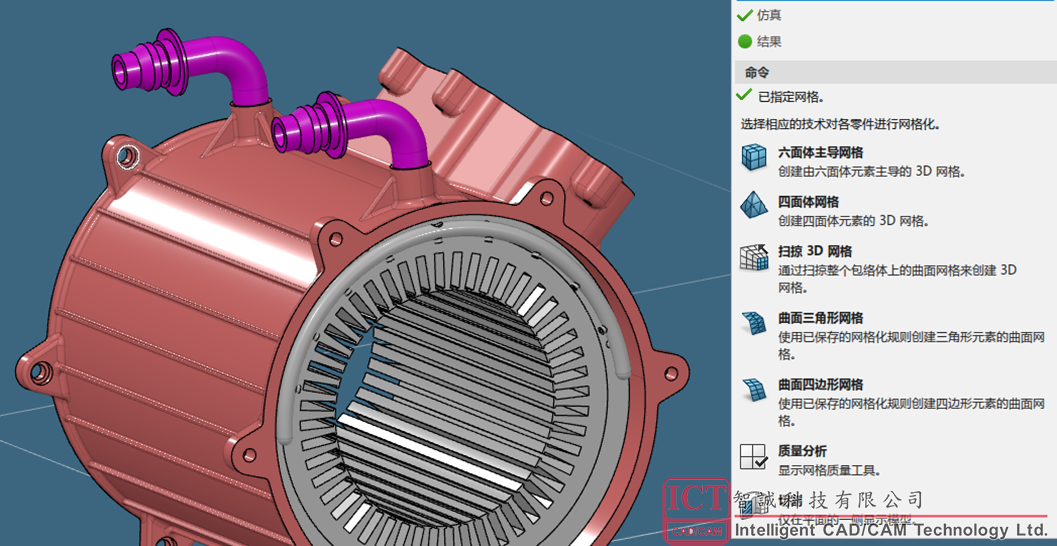

第七、网格划分

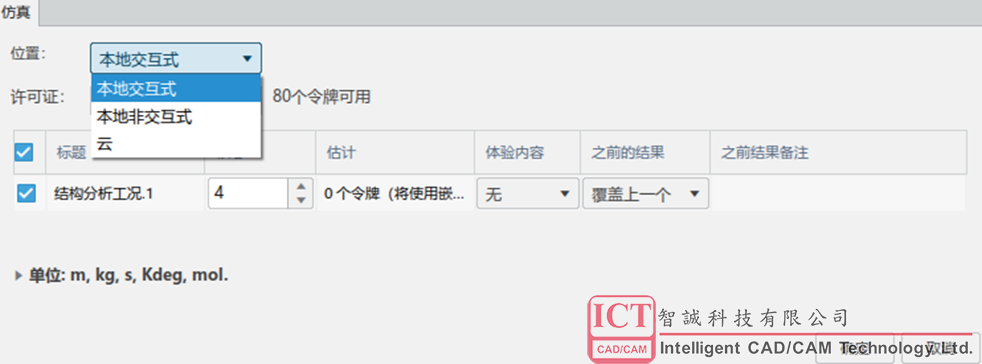

第八、仿真求解，运行这里可以根据需要选择本地求解或云端求解

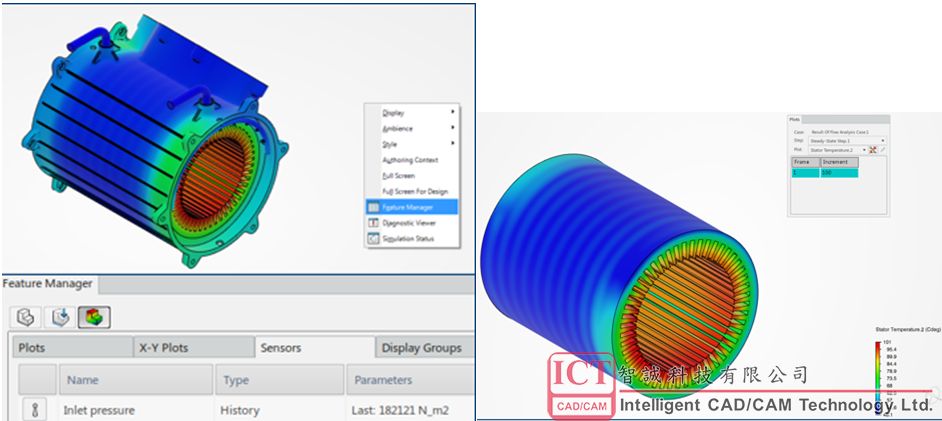

第九、查看运行结果


3、整个分析流程其实和桌面端的Flow simulation相似，也是具有相应的助手功能帮助你一步步完成，可能在命名上会有所差异，但在求解的功能上来说，云端的仿真具有很大的优势。同时云端仿真平台中也提供相应的帮助文档，来帮助拟您更好的理解每一各功能。从而来解决工作中所遇到的流体问题。
