教你快速绘制3D猫面具灵感来自《想哭的我戴上了猫的面具》

在这篇文章里，我将使用SOLIDWORKS软件来创建一个简易的“A Whisker Away”（一部动画电影，中文名为“恶作剧之星”）的猫咪面具。

1. 猫咪口罩的形状

2. 猫咪口罩的详情

1. 猫咪口罩的形状。

首先，使用SOLIDWORKS草图将正视图和侧视图分别放置在前平面和右平面上。然后，在前平面和右平面上打开新的草图，画出蒙版的轮廓。

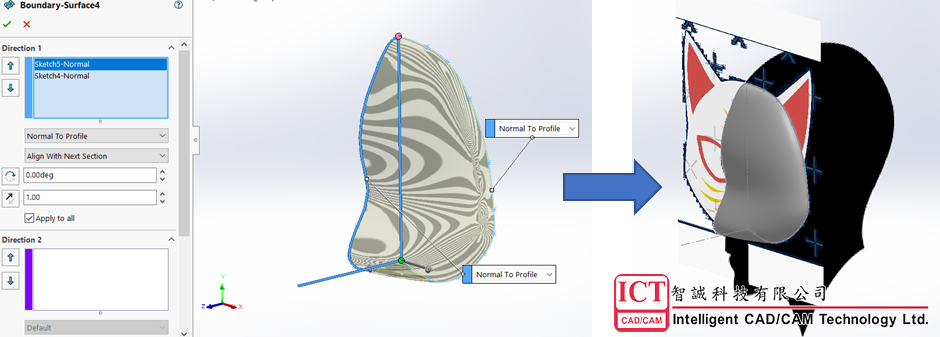

使用曲面工具-“边界曲面”在草图之间创建曲面。您可以在起点约束和终点约束上添加“法线到纵断面”。

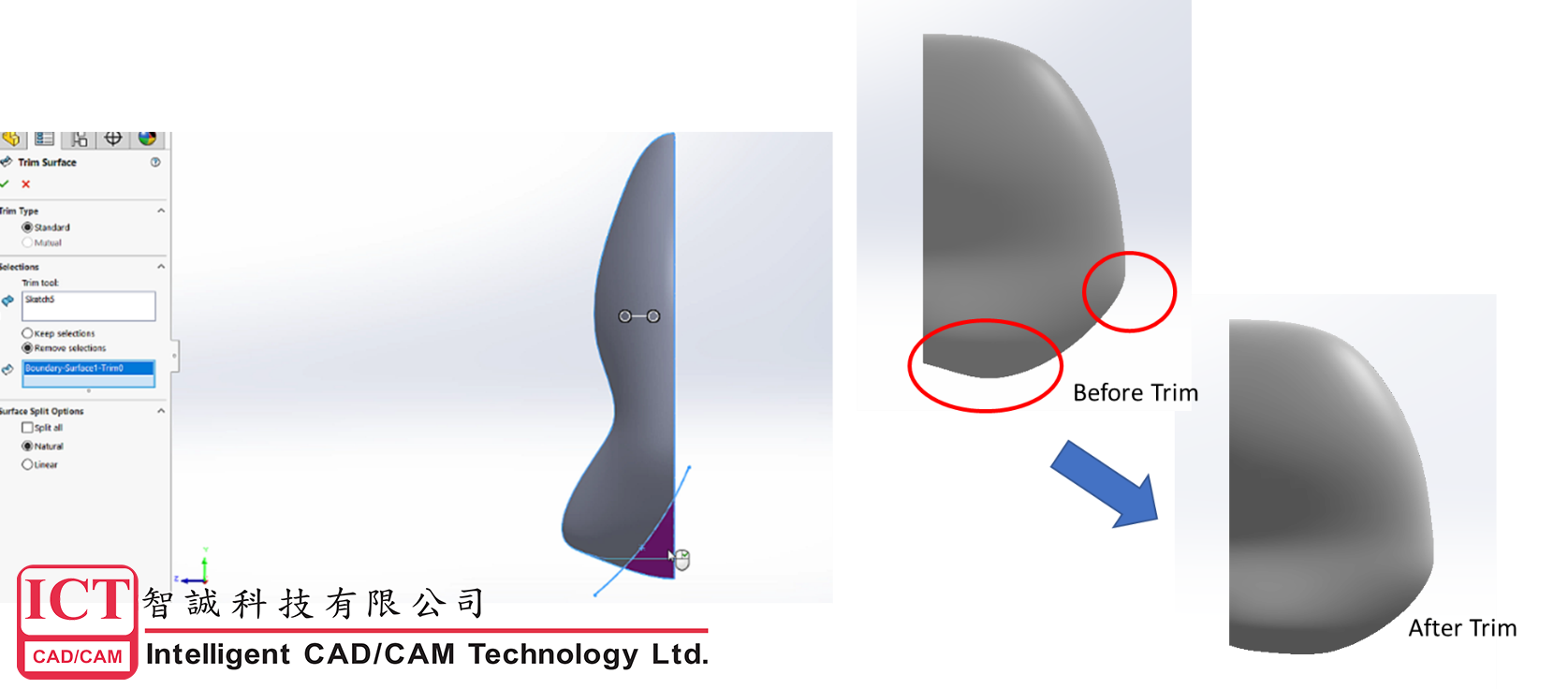

您可能需要调整猫咪面具的形状。可以使用曲面选项卡中的修剪曲面工具。例如，您想要调整蒙版的侧视图。可以在右平面上打开新草图，然后使用样条曲线工具指示需要修剪的位置。然后，使用修剪曲面工具。

(类型：标准，修剪工具：草图，移除选择>选择要移除的曲面)。

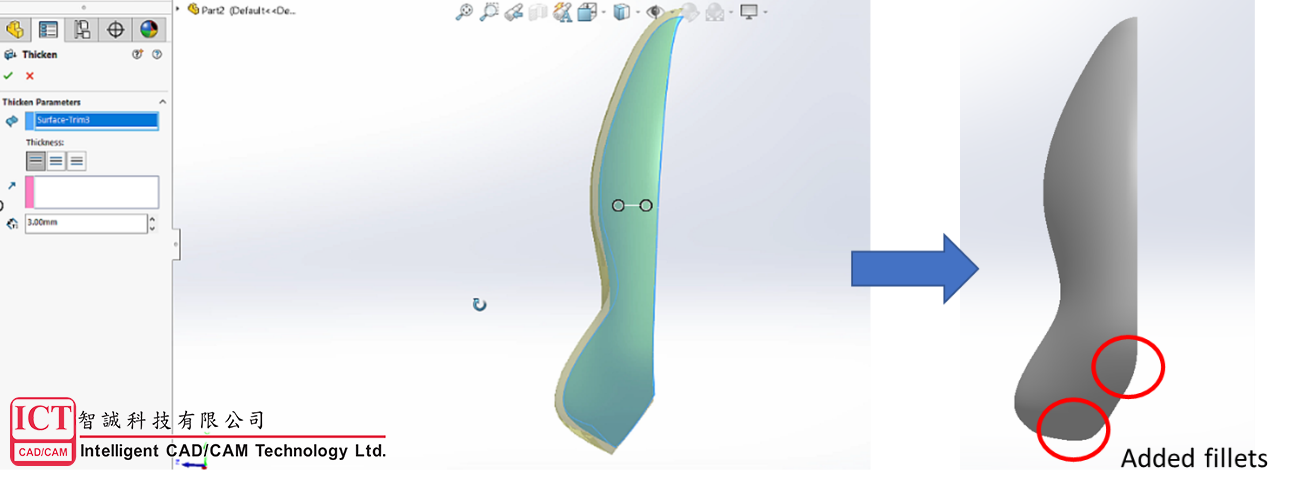

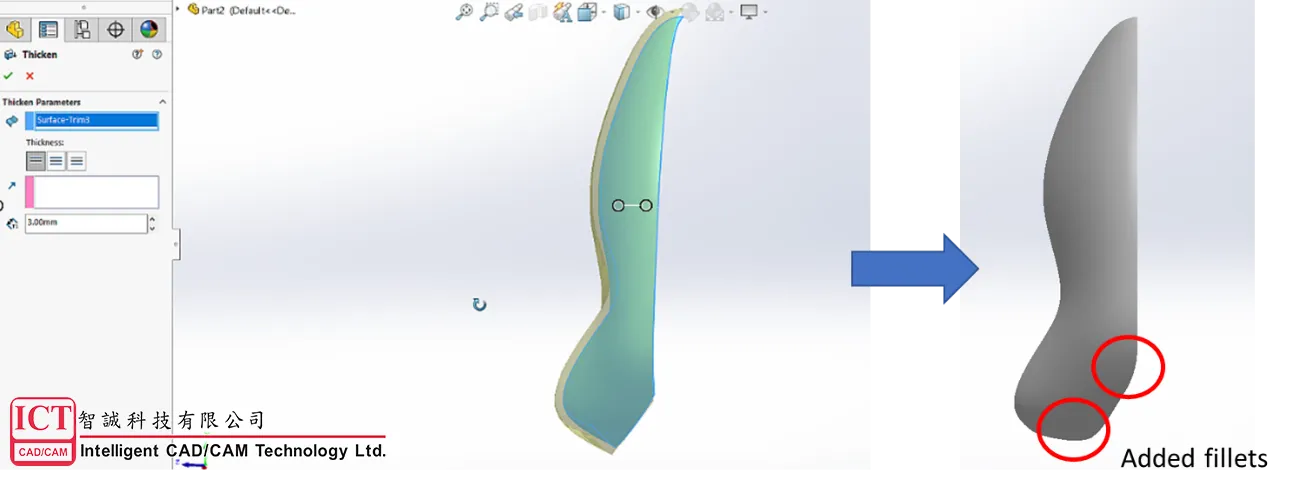

使用“加厚”功能来增加表面的厚度。然后，使用圆角来平滑蒙版的边缘。

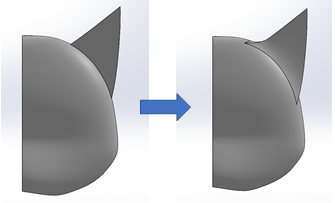

然后，你就可以开始制作面膜的耳朵了。首先，在前平面上打开一个新的草图，画出耳朵的轮廓。然后，使用拉伸凸柱拉伸草图。然后，使用移动实体将耳朵移动到合适的位置，并使用组合特征将脸和耳朵合并为一个实体。最后，添加圆角并使用删除面工具来平滑过渡

在耳朵和脸部之间。

2.猫咪口罩详情。

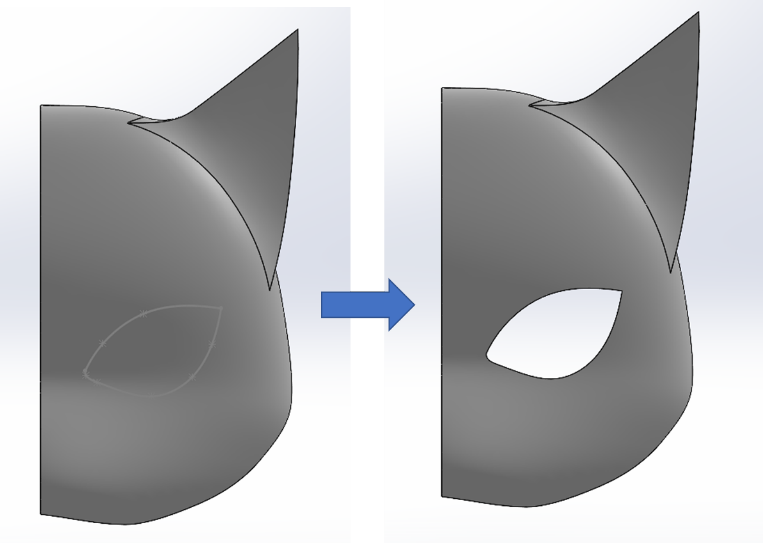

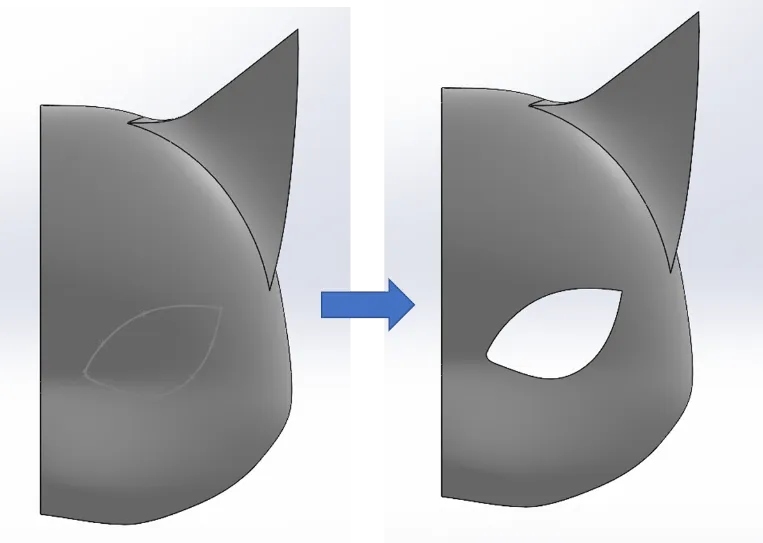

首先，在前面的平面上打开一个新的草图，画出眼睛的轮廓，然后使用挤出切割来切割眼睛的形状。

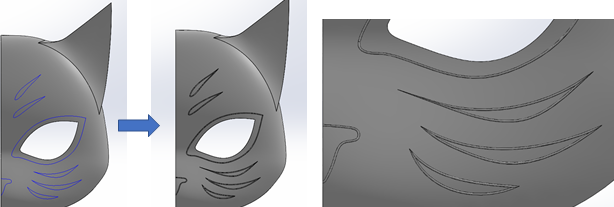

有两种方法可以在面具上制作其他细节。您可以使用分割线特征将草图投影到蒙版面上。面罩的面将被分割，这样您可以在面上应用不同的外观。

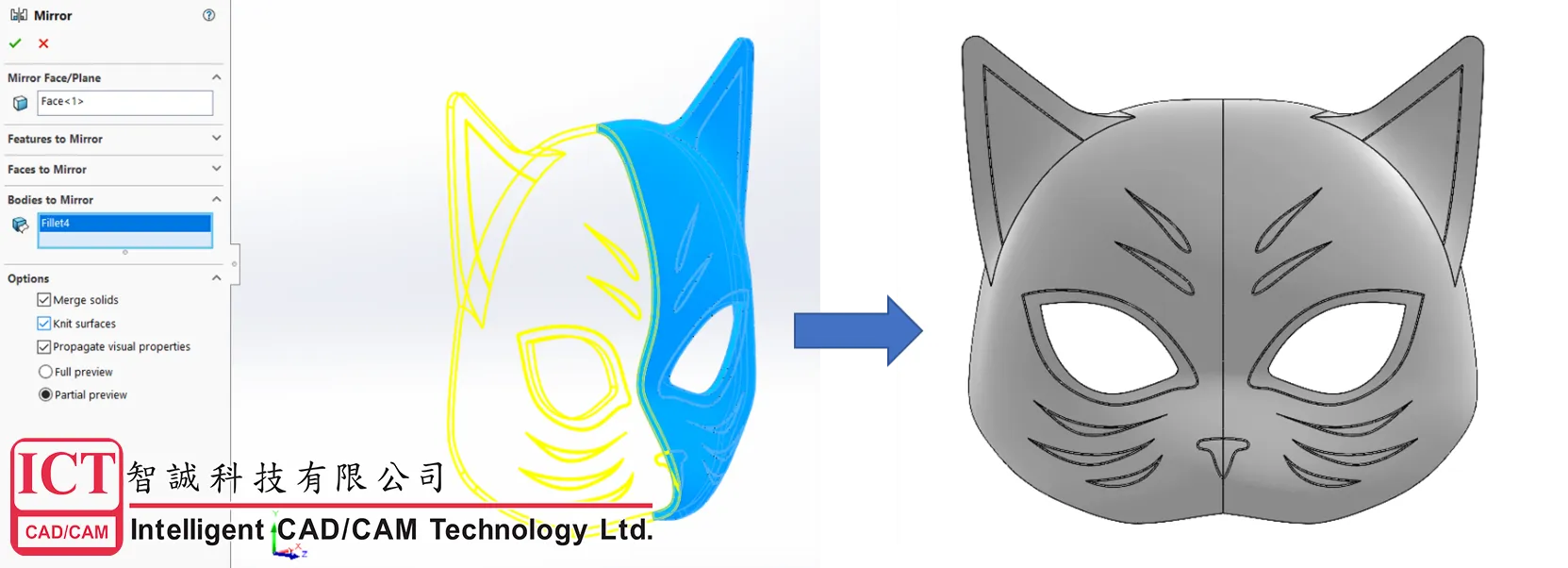

第二种方法是利用投影曲线特征将草图投影到蒙版面上。遮罩上的草图将用作扫掠特征的路径。然后，使用扫掠功能将细节转换为3D。对猫耳重复相同的步骤。最后，使用镜像功能(记住使用Body to Mirror选项卡)来获得完整的猫咪面具。猫咪面具做好了。
