使用3DEXPERIENCE高级过滤器进行选择性加载：打开、减少和更快地工作

处理大量复杂的装配体？您的加载时间是否失控？在 R2025x FD03 中，我们发布了使用 3DEXPERIENCE 平台上的过滤器在 SOLIDWORKS 中选择性地打开装配体部分的功能。我们称之为选择性加载或部分打开功能。

你们中的很多人一直在谈论和询问它。在本博客中，我将扩展此功能以及如何使用过滤器来改进您的设计工作流程。

过滤器是隔离产品结构各个部分的规则集。您可以通过选择、属性、配置或体积块来确定规则，并将其另存为对象，称为高级过滤器。在 SOLIDWORKS 中打开过滤器，修改零件，然后将其保存回 3DEXPERIENCE 平台。更改将反映在顶层装配中，而不会影响整体产品结构。您还可以将相同的过滤器用于审阅、BOM 检查和其他下游任务。

这个怎么运作？

1、在 3DEXPERIENCE 平台上，在产品资源管理器中搜索并打开装配体。您还可以在 SOLIDWORKS 的 MySession 面板中访问产品结构资源管理器。

2、从作栏上的工具选项卡中选择过滤器。

3、选择要过滤的内容：

1. 选择 – 根据您手动选择的内容保留和/或删除子装配或零件

2. 属性 – 选择对象类型、名称、成熟度或其他 PLM 属性

3. 配置 – 选择定义的产品配置（我很快就会更深入地讨论此选项）。

4. 体积 – 使用边界框、边界球体或邻近范围定义感兴趣部分周围的区域

提示 #1：请记住，您可以组合多个条件来创建单个过滤器。

提示 #2：使用“关系”应用程序可视化父子关系。选择要从中筛选的开始和结束级别。

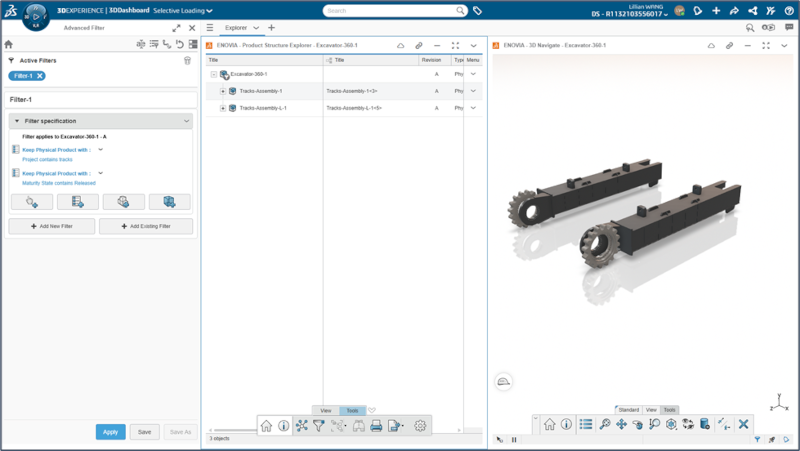

4、单击“应用”以查看更新的过滤结构和 3D 查看器。

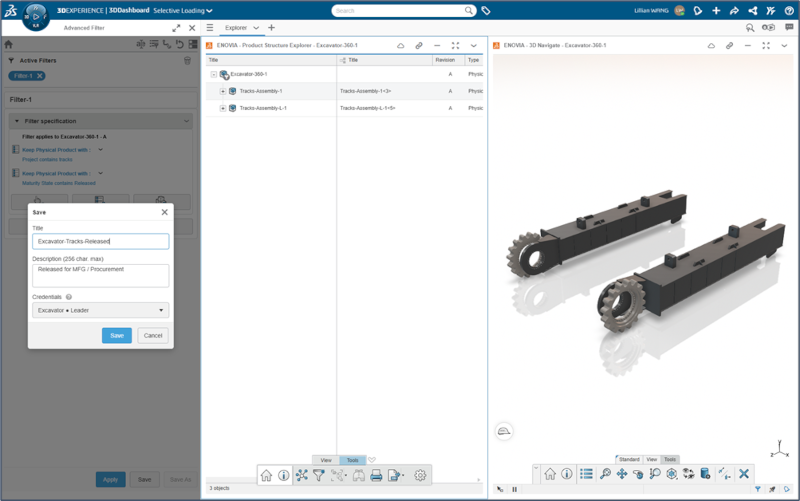

5、要重复使用此过滤器，请单击保存，命名高级过滤器，然后选择要将其保存的协作空间。

提示：使用一致的过滤器名称，以便您和其他人可以轻松找到它，例如区域-学科-目的（例如，动臂液压配件）。

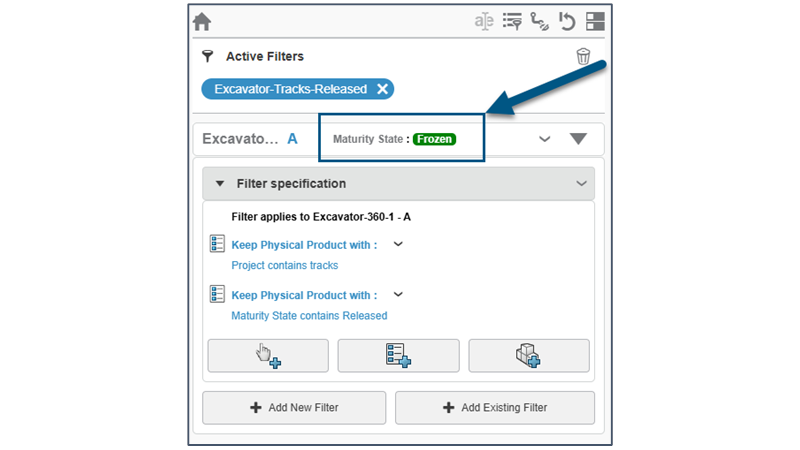

6、更改高级筛选器的成熟度状态，使其对团队可见。

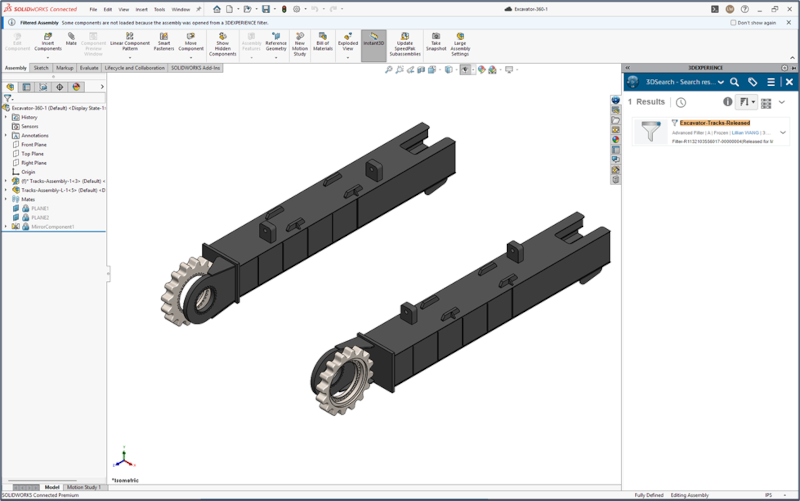

7、在 SOLIDWORKS 的 MySession 面板中搜索高级过滤器。只需拖放即可打开！您将在顶级程序集上看到一个筛选的图标和一个筛选的程序集消息。

8、像往常一样编辑，然后保存。

 让属性为您服务：一次共享，随处重复使用

现在您已经知道如何在 SOLIDWORKS 中创建和打开过滤器，以下是一些可以利用它们来改进工作流程的方法。

首先，创建并定义适合您对过滤器需求的属性。PLM 属性是秘诀——预先多花几分钟，之后您将节省数小时。这些属性可能包括重量、项目、学科、材料、供应商等。如果您需要复习如何创建和映射这些属性，请参阅此博客。

然后，根据您的需要创建一组常用过滤器。请记住标准化过滤器的命名，并将它们存储在适合您团队的协作空间中。此外，请务必包含诸如“不包括紧固件和购买的零件。包括钢框架杆件”之类的描述，以传达过滤器的范围。

使用属性过滤的一些示例用途：

• 快速编辑由特定材料制成的组件

示例属性：材料 = 铝 & 成熟度状态 = 工作中

• 搜索可从特定供应商处购买的组件并创建 BOM

示例属性：供应商 = ACME &; 到期 = 已发布

• 处理来自特定子系统的组件

示例属性：学科 = 电气 & 项目 = 挖掘机-360

• 查看可能缺少关键信息的组件

示例属性：权重 = 空 &; 成熟度 = 冻结

请注意，您可以将这些过滤器与体积标准相结合，以隔离特定区域。

作为与同行在同一产品上工作但在不同系统上工作的设计师，您可以只打开自己的部分，而无需加载整个组件，并且避免相互踩踏。例如，在挖掘机上：

• 过滤器 1，动臂 - 液压系统 – 在动臂周围创建一个体积，添加一个属性：Discipline = Hydraulics。锁定和编辑气缸、软管、歧管，然后保存。

• 过滤器 2，轨道 - 起落架 – 在轨道和起落架周围创建一个体积。锁定和编辑链轮、惰轮和轨道框架，然后保存。

并行工作，保存到 3DEXPERIENCE 平台，并查看彼此的更新。

作为工程经理，在几秒钟内回答“做了什么？对于给定的项目或产品，按已发布的成熟度状态进行筛选。当组件移至“已发布”状态时，此筛选器也会更新。

现在，过滤器不仅适用于工程，还可以加速采购、制造和服务团队的发展。采购团队可以使用过滤器提取一份干净的采购零件列表，以便与特定供应商进行采购。制造团队可以按材料或工艺进行筛选，以分阶段进行数控编程或夹具。

直接从高级过滤器创建绘图

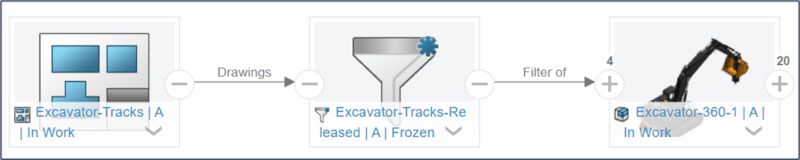

您不仅可以在 SOLIDWORKS 中打开装配体的选定部分，还可以创建将与该过滤器关联的绘图。只需在 SOLIDWORKS 中打开保存的过滤器并像往常一样创建一个新绘图。这对于创建满足特定需求的 BOM、切割清单或部件列表特别有用。快速创建用于设计审查、检查或服务文档的高级图纸，而无需加载整个组件。

3DEXPERIENCE 平台上的高级滤镜具有无限的可能性。仅打开您关心的部件，减少加载时间，并更有效地与您的团队协作。不再需要为了做出简单的改变而与整个组件搏斗！
