你应该了解3D SheetMetal Creator的5个新功能

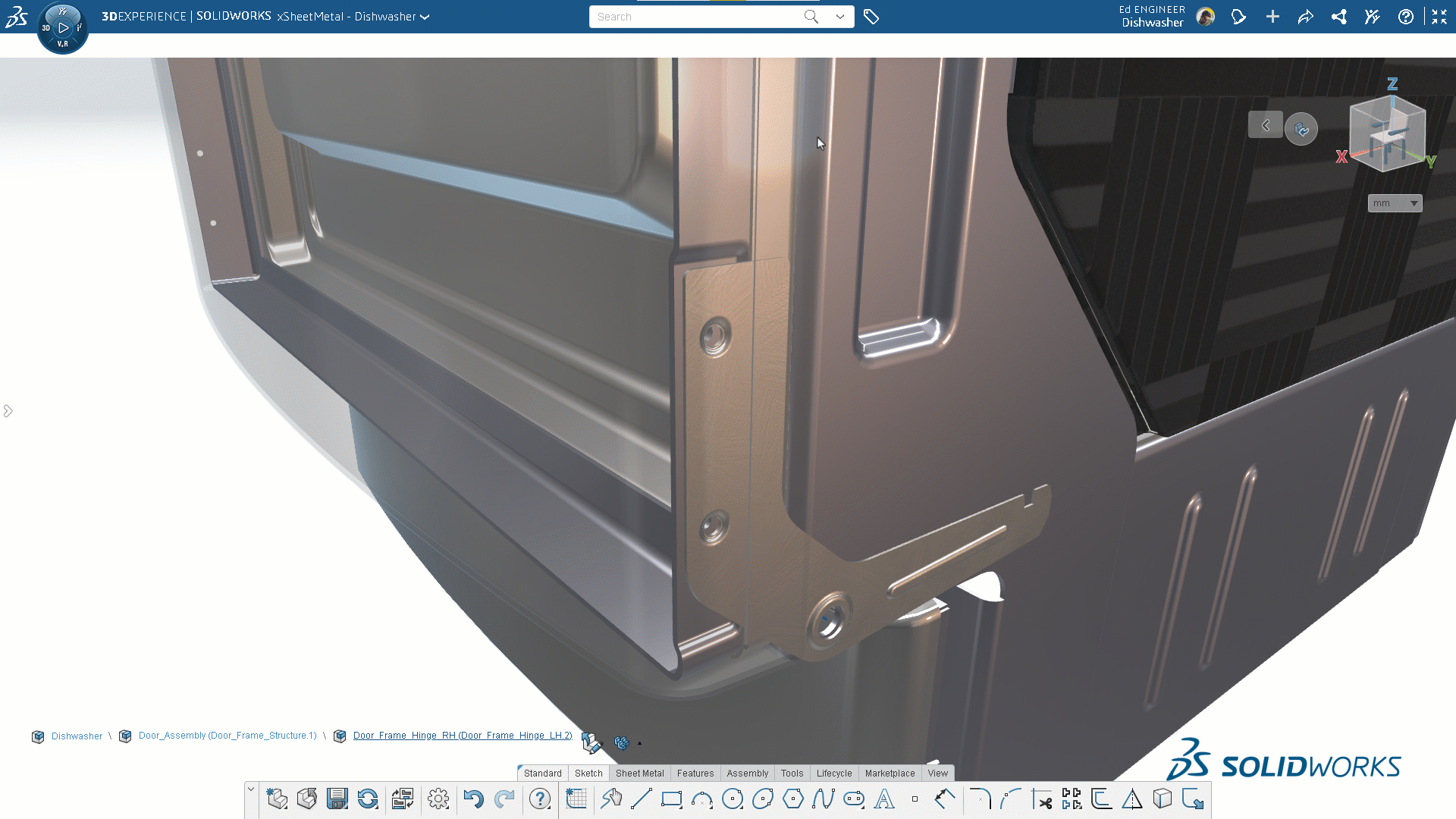

借助 3D SheetMetal Creator您可以创建准确、详细的钣金设计，这些设计可以随时在任何设备上进行制造。这种完全基于浏览器的解决方案专为钣金设计而构建，使您能够创建复杂的 3D 钣金几何图形，并自动生成和查看 2D 展开模式几何图形。下面，我将向您介绍3D SheetMetal Creator五个新功能，这些功能将节省您的时间并为制造商清楚地传达设计意图。

1、点动命令

使用转折工具，您可以从一个草图在钣金零件上实现两个折弯。以前，您必须创建两个草图并单独进行弯曲，这样可以节省很多步骤。

使用转折命令，您可以生成钣金转折特征，而不必从平板特征生成多个折弯。Jog 命令将平面形状中的两个折弯合并为一个特征。

2、折弯顺序表

3D SheetMetal Creator以折弯表格式快速查看钣金零部件的折叠和展平状态，以及关键制造信息，例如折弯顺序、方向、角度和半径。这是一个很好的增强功能，因为您可以在与 DesignManager 特征树中建模相同的层次结构中以易于阅读的表格格式查看钣金折弯并更改顺序。只需拖动表中的弯曲即可对它们重新排序。

例如，您可以命令它们更清楚地向制造商传达制造意图，以展示弯曲在制造阶段应该如何显示。您可以更进一步地传达这一点，并将表中的弯曲重命名为“Stage 1 bend”或“Stage 2 bend”。

3、钣金孔命令

今年早些时候，3D SheetMetal Creator添加了 Hole 命令，使您能够同时在不同平面上的多个草图上创建相同大小的孔。您还可以从各种行业标准孔类型中进行选择。我们甚至包括了流行的钣金特定标准，例如 PEM。

4、闭合边角

这与 SOLIDWORKS 桌面版中的强大功能相同。加快设计过程，以封闭钣金法兰之间的间隙，以获得干净、专业的饰面。

重要的是要封闭重叠法兰之间的任何间隙，以确保正确对齐焊接并优化钣金设计的结构完整性。新的“闭合边角”命令消除了手动延伸法兰以闭合间隙的过程。

“闭合边角”命令包括三个选项，分别称为“间隙”、“重叠”和“选项卡式”。Gap 选项允许您指定间隙尺寸。重叠将完全缩小间隙。选项卡式选项将闭合两个翼缘之间的间隙。

5、点或曲线映射

点或曲线映射功能使您能够将草图、边线、曲线或点映射到平板型式。如果折叠钣金设计中存在雕刻或构造元素，这将非常有用，因为它使您能够轻松地在平板型式上传达这些类型的详细信息。此关键的展开模式信息可以通过新的 DXF 导出设置与利益相关者共享，以包括所有映射的实体。这将使制造商更好地了解需要多少平面图。
