我在做钣金设计的时候发现不同批次采购的板材厚度略有差别导致钣金的折弯扣除经常会发生变动。而每次折弯扣除尺寸改变，都需要手动修改钣金图的折弯扣除或者K因子，工作量非常大而且容易填错。在自学了一点宏知识后试着编了一个可以批量修改K因子的宏，自己用着感觉还行。

折弯扣除是是在折弯机上折90°板量出来的数据，不同机器不同板厚不同刀模折弯后扣除的尺寸不尽相同，所以做成可编辑的。

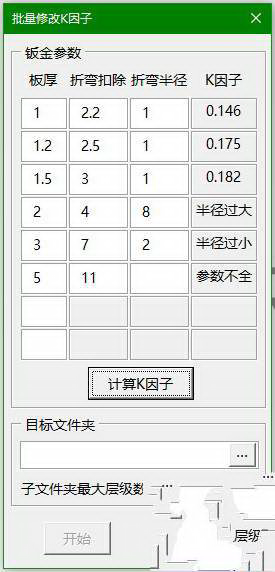

在主界面输入不同板厚的折弯扣除，由宏自动算出所对应的K因子，然后自动修改指定文件夹内的钣金零件的K因子。

使用限制：

1.只能修改1、1.2、1.5、2、3和5毫米厚的钣金K因子，如果需要增加其他板厚需要自己修改宏；

2.只能修改折弯系数设置为K因子模式的钣金零件。

新增了修改钣金参数界面

可以自己设置板厚、扣除和折弯半径的数值，当折弯半径与板厚和扣除不匹配时会给出提示。

最多可同时处理8种厚度的钣金件。

设置的钣金参数在点击计算按钮后会自动保持至与宏同文件夹并同名的txt文档中，下次打开宏时依然会调用上次保存的参数。

所以下载好的宏文件和txt文件要放在同一个文件夹内。

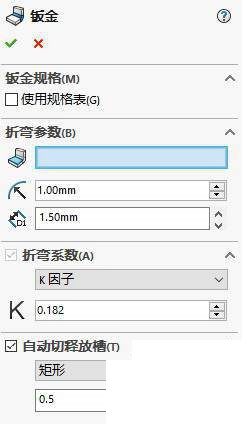

注意：钣金的展开尺寸跟折弯半径和K因子两个参数都有关，所以这个宏在修改K因子的同时还会修改折弯半径（特指钣金特征中默认折弯半径，在其他法兰特征中自定义的折弯半径不会被修改）。

这一点之前忘记说了，特别补充一下。

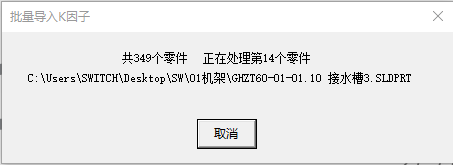

新增了文件夹路径选择按钮和处理子文件功能

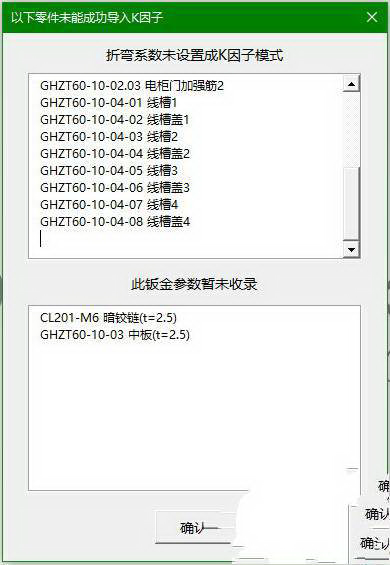

最后使用限制还是此宏只能用于折弯系数设置为K因子的钣金件，实在是没有找到解决的办法。

索性钣金默认的折弯系数就是K因子，影响应该不大。
