SOLIDWORKS Electrical电气符号的设备型号不显示

明明有电气型号，为什么原理图中没有显示呢？那是因为在型号的标注没有放置在符号中，所以原理图中的符号没有显示出来。

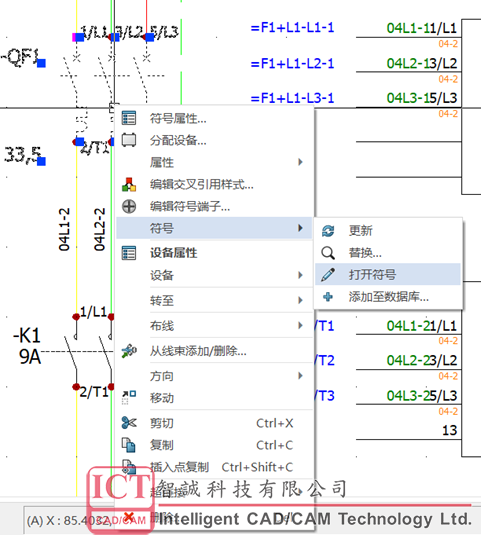

右击符号选择【符号】中的【打开符号】。

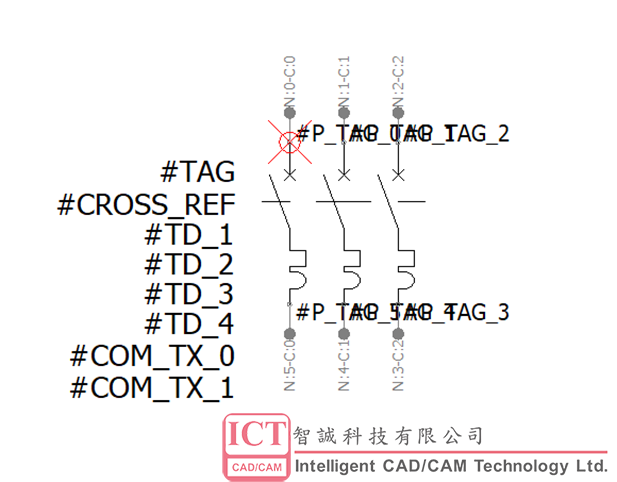

进入到符号编辑界面

点击标注右侧的属性中会显示出这个标注的说明，如果有不需要的标注可以点击删除。

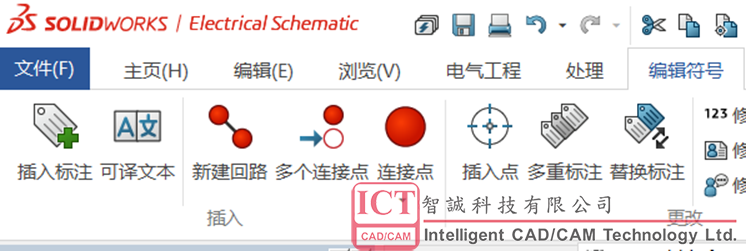

此时的界面中会有【编辑符号】的选项卡，点击【插入标注】

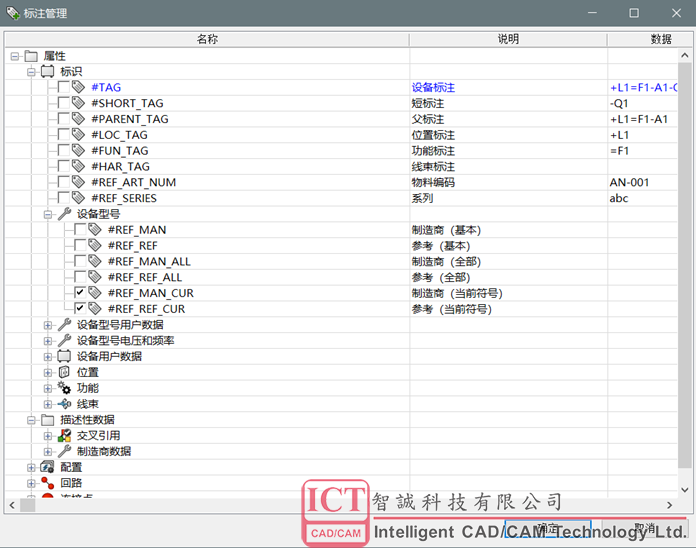

此时会跳出【标注管理】的界面，选择需要显示的标注，比如此时勾选的是#REF_MAN_CUR制造商（当前符号）和#REF_REF_CUR 参考（当前符号）。

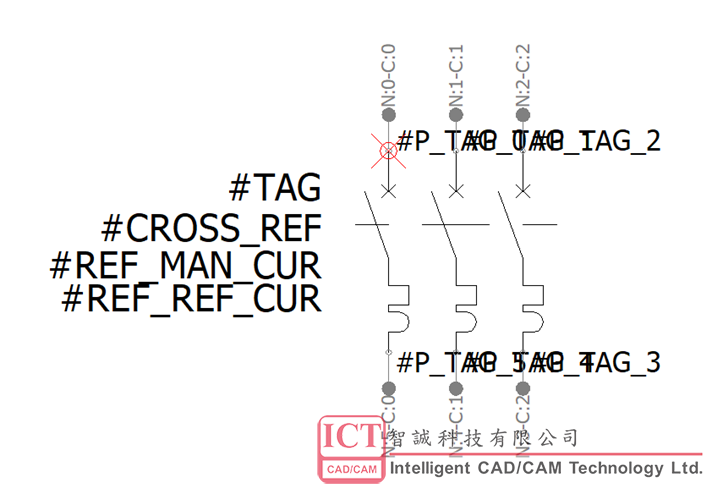

将插入的标注放置在符号旁边，关掉编辑符号的界面，会有是否保存的弹窗，点是。

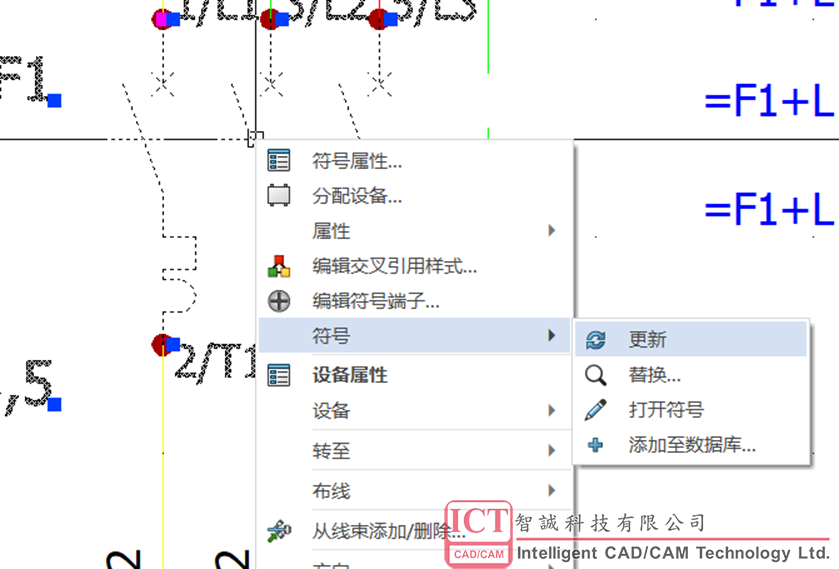

退出后，再右击点击【符号】选择【更新】。

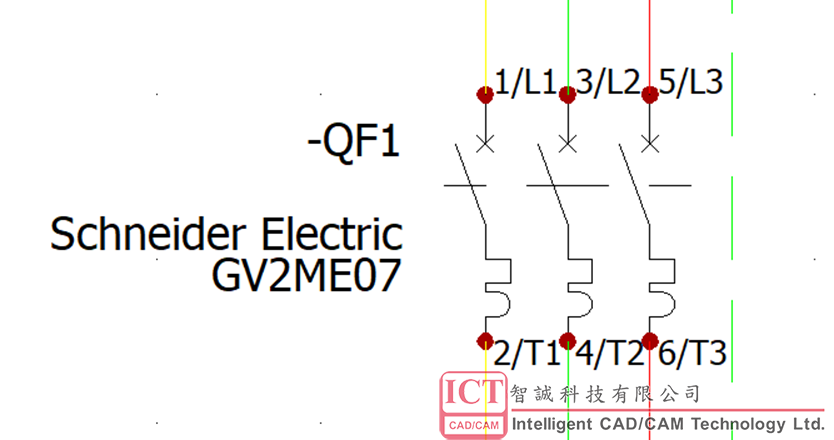

符号的型号和品牌就能显示出来了。

这种方法可以应用到所有的设备中添加需要的信息。
