项目设计器
项目设计器
项目设计器可通过单击 SOLIDWORKS 任务窗格中的显示项目设计器按钮来启动。
DriveWorks Solo Project Designer 提供了一个 用于管理项目的直观界面。

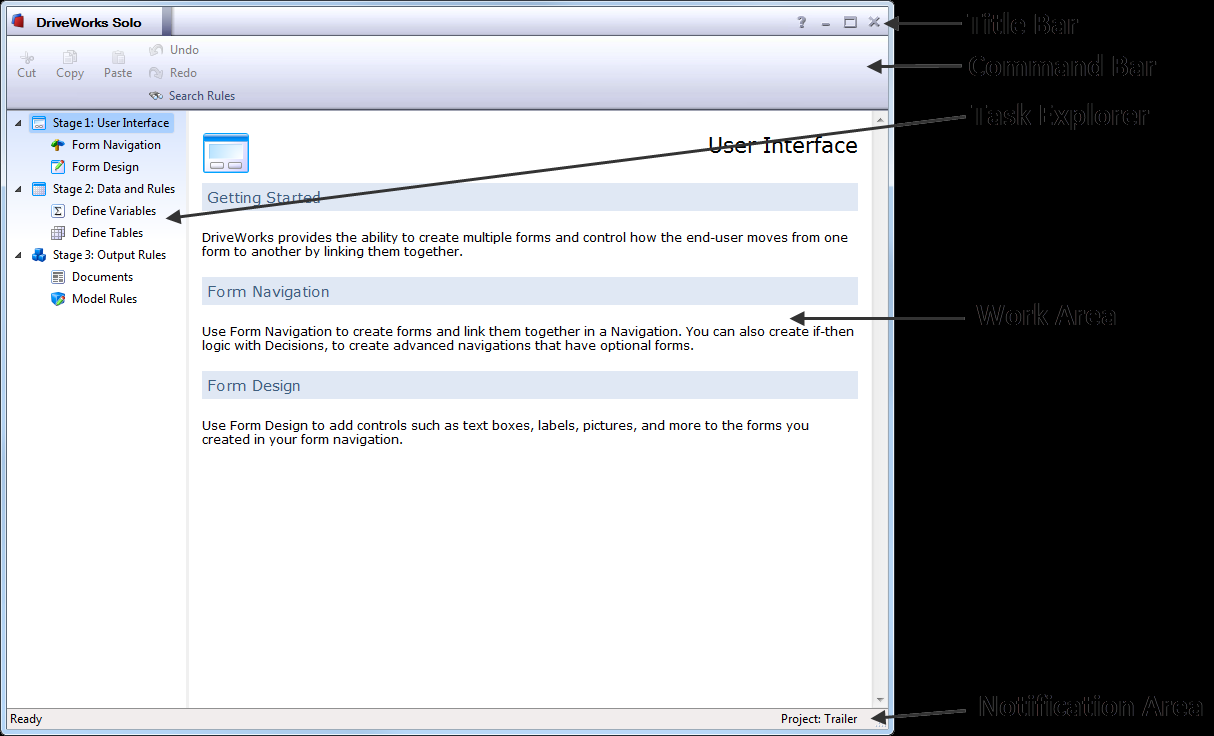

该界面由 5 个主要区域组成：
标题栏
命令栏
任务浏览器
工作区域
通知区域
标题栏
标题栏在左侧提供应用程序的名称，在右侧提供以下图标：
启动帮助文件的产品 in 版本。
将应用程序最小化到 Windows 任务栏。
最大化应用程序以填充正在查看它的屏幕范围。
关闭应用程序。
在 Project Designer 中执行的所有工作都将按完成时保存。通过单击 SOLIDWORKS 中 DriveWorks Solo 任务窗格中的保存按钮，可以将此工作提交到项目文件。
命令栏
Command Bar 沿着 Work Area 的顶部运行 并动态更改以适应所选任务。
命令栏中提供的常用命令包括：
剪切、复制、粘贴、撤消和重做 - 这些将被禁用，直到有可以使用它们的任务为止。
搜索规则。

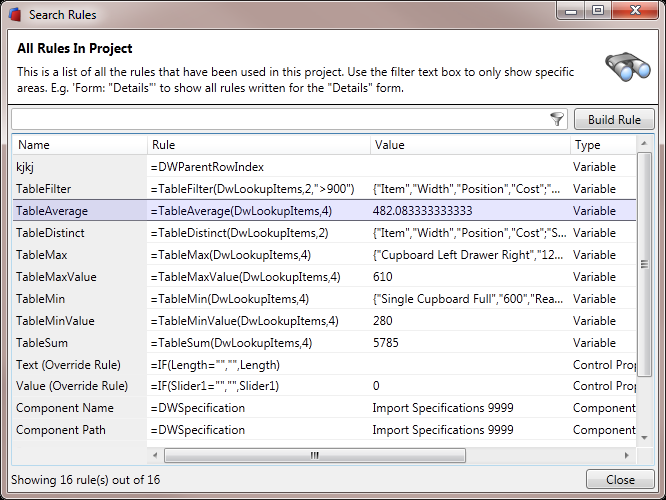

搜索规则
Search Rules 将显示应用于项目的每个规则。
过滤器可以应用于基于列或内容的显示规则。
可以从 Search Rules 对话框中编辑规则，方法是选择所需的规则并单击 Build Rule 按钮。
这将启动 Rule Builder，其中所有常用功能都可用于编辑规则。
任务浏览器
Task Explorer 用于选择要执行的任务。
单击以下任务以获取更多信息：
表单导航
表单设计
定义变量
定义表
文件
模型规则
工作区域
主 Work Area 窗口将发生变化以适合当前选定的任务。
有关更多信息，请从此帮助文件的目录中选择适当的主题。
通知区域
Notification Area 沿着 Project Designer 的底部运行。
右侧是当前打开的项目的名称。

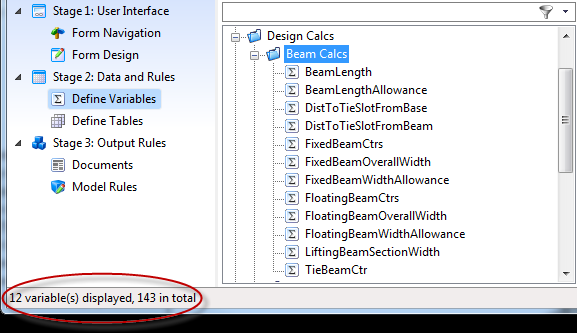

左侧显示 Task Summary （任务摘要）。
从 Task Explorer 中选择任务后，它将显示该任务的摘要。
表单导航 - 显示已应用的表单和决策的总数。
表单设计 - 显示已应用于所选表单的表单控件的总数。
Define Variables （定义变量） - 显示显示的 Variables （变量） 的数量和已应用的总数量。
Define Tables （定义表） - 显示已应用的 Table 的总数。
Documents - 显示已应用的文档总数。
模型规则 - 显示的模型规则的数量和已应用的总数量。
