文件格式
无论何时生成零件、装配体或工程图，DriveWorks Solo 还可以将模型或工程图保存为各种其他格式，例如 eDrawings、DXF 等。
当 DriveWorks Solo 生成零件、装配体或工程图时，它将自动在同一目录中创建具有相同名称的任何文件格式。
当需要模型或绘图的替代文件格式时，可以应用控制各种属性的规则（取决于捕获的格式）。

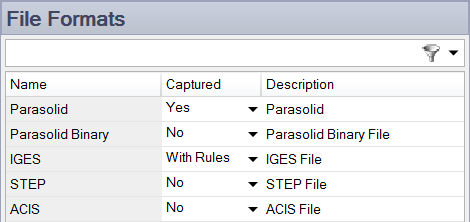

捕获模型或图纸的文件格式提供 3 个选项：
否 - 不捕获 File Format （文件格式）。
Yes - 将捕获 File Format 并在每次生成模型时创建。
使用规则 — 捕获文件格式，规则可以指示是否要创建该格式以及其存储位置。对于某些格式，其他参数可以是动态的。
可用的确切文件格式取决于您使用的是零件、装配体还是工程图。
选择文件格式
要选择一种或多种文件格式，只需选中/取消选中要生成的每种文件格式旁边的框即可。
单个模型的多个图纸
可以为每个模型捕获多个主图纸。这是 当只需要将一个工作表导出为 其他文件格式。
每张图纸 created 必须具有唯一的文件名。
多个图纸图纸
当需要将多个图纸工程图另存为 DWG 或 DXF 文件，可以设置以下选项：
仅导出活动工作表 - 使用此选项可创建 使用下面的 ｒｅｎａｍｅ Sheet 方法的单个图纸 Dwg 或 Dxf。
将所有图纸导出到单独的文件 - 每个导出的图纸都将 具有前缀 00_、01_、02_ 等。
将所有图纸导出到一个文件 - 创建多个图纸 Dwg 或 Dxf 的。
要设置这些选项：
在 SOLIDWORKS 中打开主工程图
从 SOLIDWORKS 的文件菜单中选择另存为
从 Save as type 字段中，选择图纸的文件格式 将另存为 （Dwg 或 Dxf）
单击选项按钮
从 Export Options 对话框的 Multiple sheet drawing（多图纸图纸） 部分，为导出选择所需的选项
点击 OK 保存选项，然后单击 取消 取消另存为 操作。
这作必须在任何将生成模型的机器上完成，并且 任何规格的图纸。
导出选项可以为以下文件格式设置选项：
Adobe Illustrator
DXF 系列
DWG （DWG）
eDrawing 图纸
JPEG 格式
PDF格式
PSD
蒂夫
要设置导出选项：
在 SOLIDWORKS 中打开主工程图
从 SOLIDWORKS 的文件菜单中选择另存为
从 Save as type 字段中，选择图纸的文件格式 是要得救的
单击选项按钮
从 Export Options 对话框中选择所需的格式 用于导出
设置所需的选项，然后单击 OK 保存，然后单击 cancel 以取消 Save as作。
这作必须在任何将生成模型的机器上完成，并且 任何规格的图纸。
