Drawing-注释位置
注释位置
DriveWorks Solo 提供了将注释锚定到 视图的 left、top、right 和 bottom，以便在视图的 更改位置和大小，则注释会自动 整齐地围绕它重新定位。

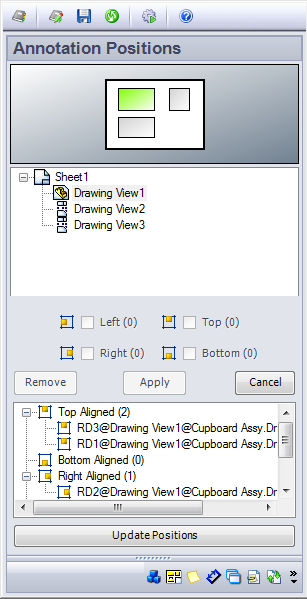

注释位置部分分为四个区域：
显示当前所选图纸的工作表预览，以及 view 以便于识别您正在处理的内容。
从中选择要查看的图纸和视图树 work with 的 .
用于控制对齐方式的对齐选项 相对于所选视图的所选注解。
摘要树，其中显示捕获的注释及其 当前位置。
DriveWorks 公司 捕获注释相对于 top、left、 right 或 bottom 的指定视图，以便它可以准确地 当视图更改时重新定位注释。
等轴测视图
在等轴测视图上定位尺寸时，DriveWorks 会将 X、Y 和 Z 位置设置为它们最初捕获的值，相对于当前视图边界框。
等轴测视图使用替代边界框，该边界框相对于放置尺寸的基准面的法线。
驱动等轴测视图后，位置可能会有一些细微的差异。
将注释锚定到视图的一个或多个侧面
选择注释应位于的视图 锚 定。
在视图周围选择一个或多个注释。
选择注释应位于视图的哪一侧 通过选中/取消选中 top/left/right/bottom 复选框 - 请注意 top 和 bottom 不能同时选择，也不能左 和对。
单击 apply 以应用锚点设置。
修改定位注释的设置
从摘要树中选择要修改的注释，路径为 部分的底部。
选择应锚定注释的视图侧面 通过选中/取消选中 top/left/right/bottom 检查 盒。
单击 [应用] 以应用锚点设置。
清除定位批注的设置
从摘要树中选择要修改的注释，路径为 部分的底部。
单击 “Remove” 清除注释的设置。
键盘 ｄｅｌｅｔｅ 键也将删除所选项目。
在选择注释时，可以使用键盘 Ctrl 或 Shift 键选择多个注释。
更新存储的注释位置
当注释锚定到视图时，DriveWorks 会存储 注释相对于视图的位置。如果将 注释，那么您需要告诉 DriveWorks 更新存储的注释位置。
仅更新特定视图
选择所需的视图，然后单击该部分底部的 Update Positions 按钮。
更新所有视图
单击该部分底部的 Update All Positions 按钮。
