Drawing-注释文本

介绍

注释文本部分可用于捕获尺寸 其文本应由 DriveWorks Solo 控制。

DriveWorks 可以控制各种类型的注释 独奏。这些包括：

• 注意

• 尺寸文本

• 表面光洁度符号

• 焊接符号

• 形位公差

• 基准特征符号

捕获注释

要从绘图中捕获参数，绘图必须首先是 捕获到零件或装配体中，请参阅工程图 更多信息。

1. 打开已在 SOLIDWORKS 中捕获的工程图。

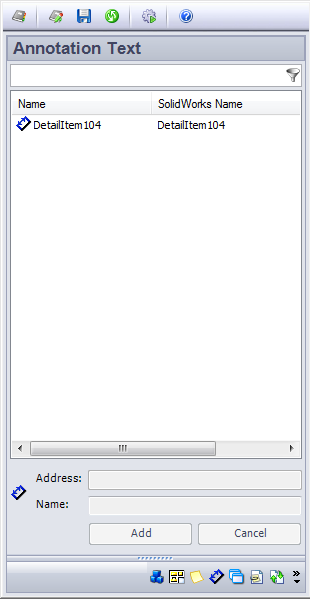

2. 从 DriveWorks 选项卡中选择 Annotation Text 按钮 SOLIDWORKS 任务窗格

3. 从 SOLIDWORKS 工程图中选择注解 图形区域。

4. 注释文本部分中的地址和名称框 DriveWorks Pro 填充了完整的 SOLIDWORKS 注释 名字。

5. 点击 “Add”

这可以在 DriveWorks 中更改注释的名称以使其 在构建规则时更容易识别。

DriveWorks 公司 将在 Model Rules 列表中将类型显示为 Annotation Text， 因此，请选择与 IT 的注释文本类型相关的名称 是。例如，如果您捕获了一个几何公差块 将参数命名为 GeoTolBlockA。

取消捕获注释

要取消捕获注释：

• 右键单击批注中的文本 text 部分

• 单击 “Remove Annotation”

如果你 remove an annotation and save your group，则作不能为 撤消。此外，如果您已经为 removed 维度，则它们将丢失。在删除 annotation 中，您可能希望复制您的群组和 项目。
