Drawing-break lines

介绍

可以捕获 Broken 视图并具有 由规则控制。将中断添加到 捕获的图纸将显示在图纸和视图中 部分作为它所在视图的子级。

要捕获 的 Break the sheet and view 也必须被捕获。

捕捉中断

已捕获图纸和视图

• 选中隔断线名称旁边的复选框，以 捕获。

对于休息 需要更高的放置精度，则创建 参考平面，并标注 断开到视图中的平面。

取消捕获中断

• 取消选中隔断线名称旁边的复选框，以 捕获。

如果你 取消捕获隔断线并保存工程，则作不能为 撤消。此外，如果您已经为 breakline，则它们将丢失。在取消捕获隔断线之前， 您可能希望复制您的项目。

信息

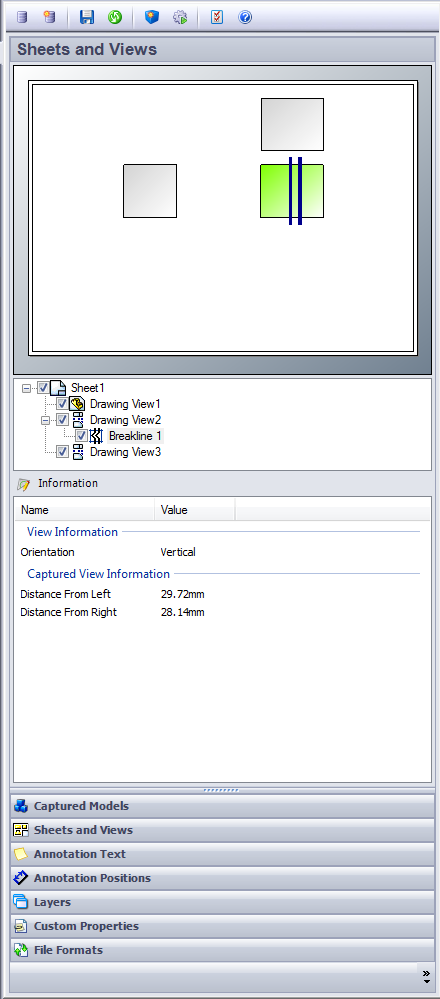

捕获隔断线后，突出显示 树状图将显示有关隔断线的一些信息 这在构建规则来控制 位置。

• 方向 - 垂直或水平，方向不能为 控制。

• Distance from Left - 显示当前距离（在 文档单位） 的视图。

• Distance from Right - 显示当前距离（在 文档单位） 的视图。
