Drawing-图纸和视图

介绍

图纸和视图部分用于决定哪些图纸 并且视图应在绘图上驱动。DriveWorks Solo 支持 驱动他们的位置、秤等。一次一个或多个视图 被捕获，也可以捕获注释位置 相对于视图，使用 Annotation Positions 部分。

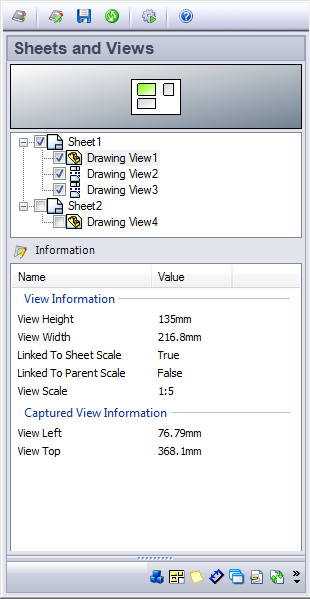

图纸和视图部分分为三个区域：

1. 显示当前所选图纸的工作表预览，以及 view 以便于识别您正在处理的内容。

2. 可用于告诉 DriveWorks 的工作表和视图树 单独显示应驱动哪些图纸、视图和视图隔断线。

3. 显示以下信息的图纸/视图信息列表 当前所选图纸的尺寸和比例，或 视图。

捕获图纸

捕获图纸后，您可以获得驱动其 scale 和 state.

• 单击工作表名称旁边的复选框以 捕获。




取消捕获图纸

• 取消选中工作表名称旁边的复选框，以 uncapture。

如果你 uncapture a sheet 并保存您的项目，则作不能为 撤消。此外，如果您已经为 未捕获的工作表，则它们将丢失。在取消捕获 sheet 中，您可能希望复制您的项目。

捕获视图

捕获视图后，您可以驱动其 scale、position 和 state。

• 单击视图名称旁边的复选框以 捕获。

事实并非如此 捕获视图的父工作表，以便捕获 视图。

取消捕获视图

• 取消选中视图名称旁边的复选框，以 uncapture。

如果你 uncapture a view 并保存您的项目，则作不能为 撤消。此外，如果您已经为 未捕获的视图，则它们将丢失。在取消捕获视图之前， 您可能希望复制您的项目。
