文件格式

无论何时生成零件、装配体或工程图，DriveWorks Solo 还可以将模型或工程图保存为各种其他格式，例如 eDrawings、DXF 等。

当 DriveWorks Solo 生成零件、装配体或工程图时，它将自动在同一目录中创建具有相同名称的任何文件格式。

当需要模型或绘图的替代文件格式时，可以应用控制各种属性的规则（取决于捕获的格式）。

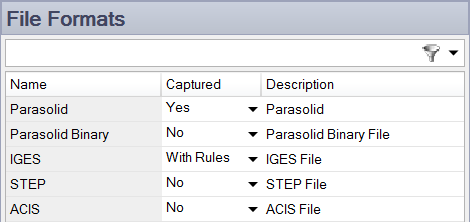

捕获模型或图纸的文件格式提供 3 个选项：

• 否 - 不捕获 File Format （文件格式）。

• Yes - 将捕获 File Format 并在每次生成模型时创建。

• 使用规则 — 捕获文件格式，规则可以指示是否要创建该格式以及其存储位置。对于某些格式，其他参数可以是动态的。

可用的确切文件格式取决于您使用的是零件、装配体还是工程图。

选择文件格式

要选择一种或多种文件格式，只需选中/取消选中要生成的每种文件格式旁边的框即可。

导出选项

可以为以下文件格式设置选项：

• Parasolid

• Parasolid 二进制文件

• IGES

• 步

• ACIS 公司

• VRML

• STL

• Catia Graphics

• JPEG 格式

• HCG （丙型肝炎）

• 箍 HSF

• PDF格式

• 蒂夫

• 通用 3D

• 3D XML

• Microsoft XAML

• Adobe Illustrator

• eDrawing 装配体

• ProE 组装

• IFC （行业基础课程）

要设置导出选项：

1. 在 SOLIDWORKS 中打开主模型

2. 从 SOLIDWORKS 的文件菜单中选择另存为

3. 从 Save as type 字段中，选择要保存模型的文件格式

4. 单击选项按钮

5. 从 Export Options 对话框中，选择所需的导出格式

6. 设置所需的选项，然后单击 OK 保存，然后单击 cancel 取消 另存为作。

此作必须在将为任何规范生成模型和图纸的任何计算机上完成。
