装配-替换型号

替换型号

替换模型提供了一种指定模型的简单方法 可以替换它们所针对的装配体或零件 注册。

例如，如果一张桌子有各种不同的支脚 leg 的 LEG 中，您可以将每个添加为脚的替换型号 已在桌腿组件中，然后使用规则选择 使用其中哪一个。

以及将模型替换为一组固定的 replacement models 的 Replacement，您也可以将一个模型替换为另一个模型 它也由 DriveWorks 驱动，有关 使用替换模型和一些高级方案，请查看 作方法：替换 具有 Static 或 Driven Replacement Model 的零部件帮助 主题。

如果你有 很多替换型号，您可以使用搜索框进行筛选 列表。

您可以 双击替换模型以在 SOLIDWORKS 中打开它。

仅显示缺失

此选项将显示缺少的捕获参数。

缺失的参数是指已捕获但已在 SOLIDWORKS 中删除或重命名的参数。

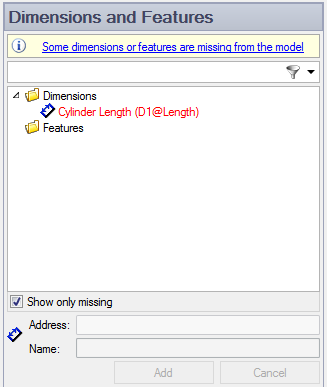

仅显示缺失 - 未选中

仅显示缺失项 - 已选中

上面使用的图像显示了缺失的尺寸，替换型号的原理相同。

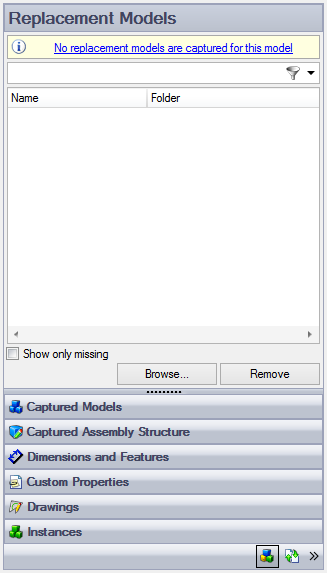

添加替换模型

要将替换模型添加到零件或装配体，只需单击 “浏览...”按钮并浏览零件或装配体 加。

删除替换模型

要从零件或装配体中移除替换模型，请选择 列表中的模型，然后单击 “Remove” 按钮。

另请参阅

如何：将实例替换为从动替换模型

如何：将组件替换为静态或从动替换模型
