装配-特定实例

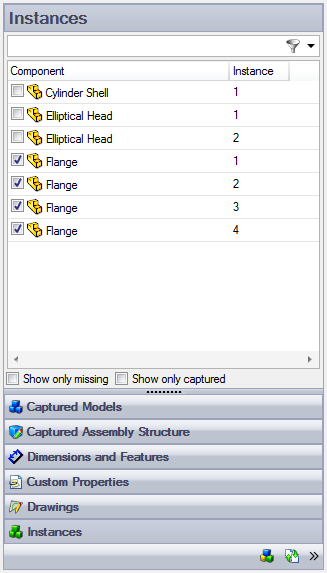

实例

instances 部分提供了捕获要替换的模型的特定实例，和/或具有 配置和抑制状态已更改。

如果你有 大型装配体结构，您可以使用搜索框进行筛选 实例列表。

实例 DriveWorks 中显示的数字与 SOLIDWORKS 中显示的数字不同。 DriveWorks 按实例的顺序对实例进行编号 SOLIDWORKS 的特征树，以便更容易理解效果 在生成的模型中使用实例。

仅显示缺失

此选项将显示缺少的捕获参数。

缺失的参数是指已捕获但已在 SOLIDWORKS 中删除或重命名的参数。

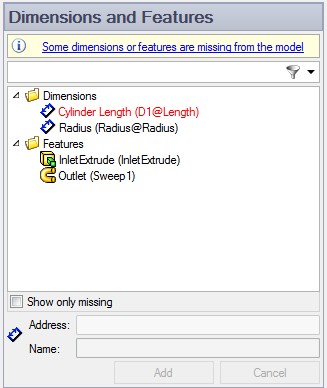

仅显示缺失 - 未选中

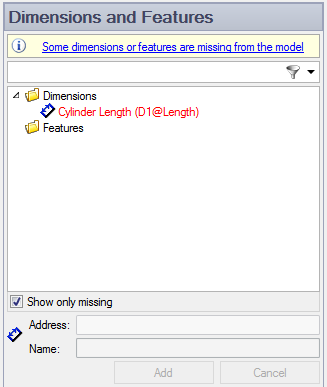

仅显示缺失项 - 已选中

上面使用的图像显示了缺失的尺寸，实例的原则是相同的。

捕获的参数高亮显示

当从捕获助手中选择任何捕获的参数时，该参数将在 模型和/或在 SOLIDWORKS 特征管理器中。

在模型或 SOLIDWORKS 特征管理器上选择任何捕获的参数将高亮显示 DriveWorks 捕获助手。

以下参数类型支持此功能：

• 尺寸 - 将仅在模型上高亮显示。

• 特征 - 将在模型和 SOLIDWORKS 特征管理器上高亮显示。

• 实例 - 将在模型和 SOLIDWORKS 特征管理器上高亮显示。

此功能在控制实例时特别有用。SOLIDWORKS 特征管理器中的实例顺序不一定遵循 DriveWorks 的顺序 承认。

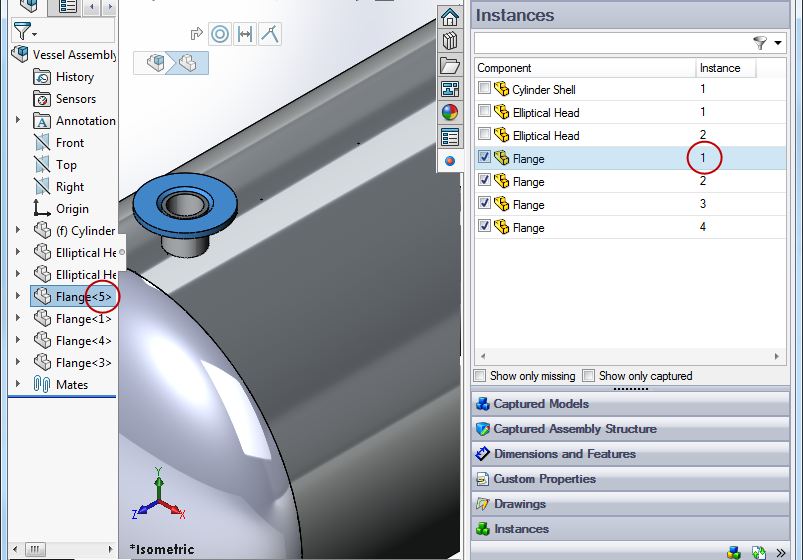

在下图中，SOLIDWORKS 特征管理器中的法兰 <5> 是 DriveWorks 的实例 1。

在此示例中，捕获的参数高亮显示表示 DriveWorks 捕获中的实例参数 辅助，在模型上 AND 在 SOLIDWORKS 特征管理器中。

捕获实例

要捕获实例，只需在 instance 列表。

取消捕获实例

要取消捕获实例，请在 instance 列表。

应用于未捕获实例的规则将被永久删除。此作无法撤消。

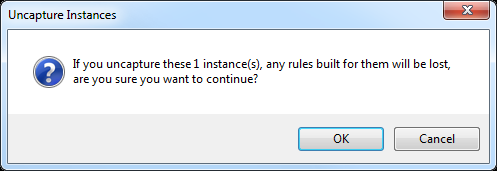

每次未捕获实例时，DriveWorks 都会在下方显示消息。

在取消捕获实例之前，您可能希望创建组和项目的副本。

建筑规则

捕获实例并将组件集添加到模型规则后，请参阅 模型实例规则 以获取 可以为实例构建的规则类型。
