装配-尺寸和特点

尺寸和特点

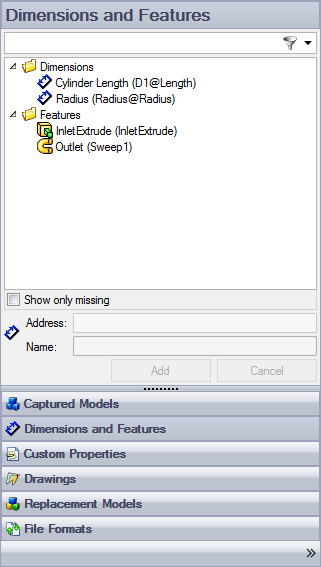

维度和特征部分提供了捕获维度和特征的功能，方法是在 SOLIDWORKS 特征树中或在图形区域中。

仅显示缺失

此选项将显示缺少的捕获参数。

缺失的参数是指已捕获但已在 SOLIDWORKS 中删除或重命名的参数。

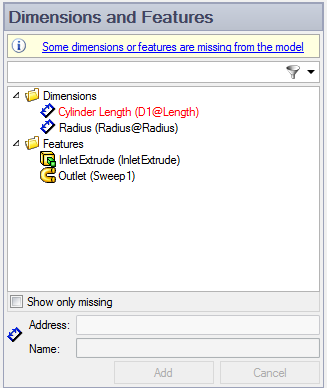

仅显示缺失 - 未选中

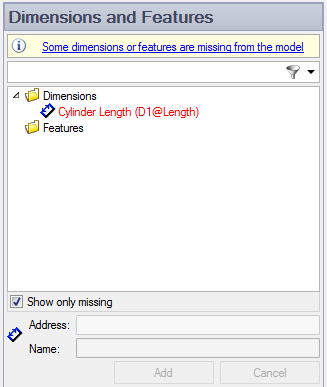

仅显示缺失项 - 已选中

捕获的参数高亮显示

当从捕获助手中选择任何捕获的参数时，该参数将在 模型和/或在 SOLIDWORKS 特征管理器中。

在模型或 SOLIDWORKS 特征管理器上选择任何捕获的参数将高亮显示 DriveWorks 捕获助手。

以下参数类型支持此功能：

• 尺寸 - 将仅在模型上高亮显示。

• 特征 - 将在模型和 SOLIDWORKS 特征管理器上高亮显示。

• 实例 - 将在模型和 SOLIDWORKS 特征管理器上高亮显示。

此功能在控制实例时特别有用。SOLIDWORKS 特征管理器中的实例顺序不一定遵循 DriveWorks 的顺序 承认。

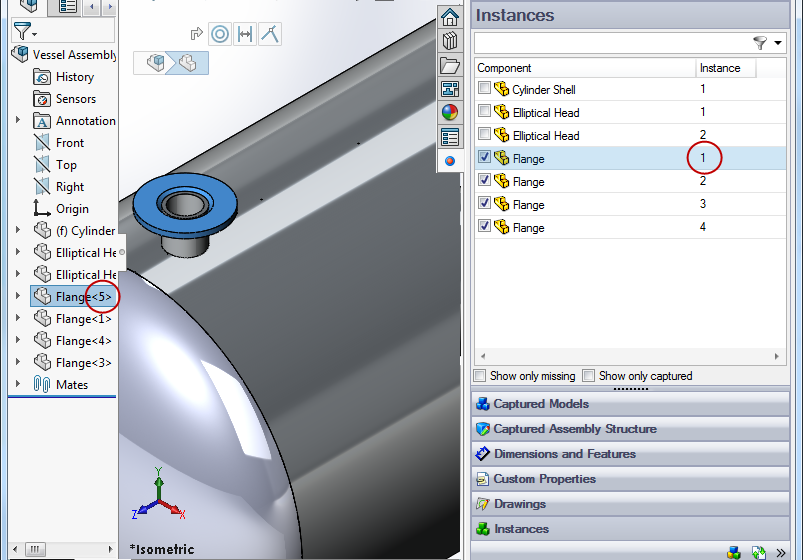

在下图中，SOLIDWORKS 特征管理器中的法兰 <5> 是 DriveWorks 的实例 1。

在此示例中，捕获的参数高亮显示表示 DriveWorks 捕获中的实例参数 辅助，在模型上 AND 在 SOLIDWORKS 特征管理器中。

尺寸

捕获维度

要捕获维度：

• 双击包含尺寸的特征或草图 以捕获。

• 在 SOLIDWORKS 图形区域中选择尺寸。

• 维度和功能部分中的地址框为 填写了尺寸的完整 SOLIDWORKS 名称。

• 如果维度仍具有其默认名称，例如 D1，则您 需要手动填写 Name 文本框，以便为维度提供 有意义的名称。如果您已经在 SOLIDWORKS，则 DriveWorks 将自动填写名称 文本框。

• 单击 Add。

而 捕获维度，通常更容易禁用 Instant 3D/2D，因此 您可以选择尺寸文本，否则，您将只选择 可以通过单击 尺寸。

取消捕获维度

要取消捕获单个维度：

• 右键单击 dimensions and features 部分中的尺寸。

• 单击 Remove （删除）。

要取消捕获多个维度：

• Ctrl 或 Shift 在 dimensions and features 部分中选择要删除的维度。

• 右键单击其中一个维度。

• 单击 Remove （删除）。

如果你 删除维度并保存组，则作不能为 撤消。此外，如果您已经为 removed 维度，则它们将丢失。在删除 维度，您可能希望复制您的组，而 项目。

重新附加已在 SOLIDWORKS 中重命名的尺寸

如果您在 SOLIDWORKS 中重命名尺寸，则该尺寸将 在 Dimensions and Features （尺寸和特征） 部分中显示为红色。

要重新连接维度：

• 在尺寸和特征中选择缺失的尺寸 部分。

• 双击包含尺寸的特征或草图 它被重命名了。

• 在 SOLIDWORKS 图形区域中选择尺寸。

• 单击 Update （更新）。

在 DriveWorks 中重命名维度

要在 DriveWorks 中重命名维度：

• 在维度中选择要重命名的维度，然后 features 部分。

• 更改 Name （名称） 文本框中的名称。

• 单击 Update （更新）。

特征

捕获特征

要捕获特征：

• 单击特征树中的特征。

• 维度和功能部分中的地址框为 填写特征的 SOLIDWORKS 名称。

• 如果该功能仍具有其默认名称，例如 Shell1，则 您需要手动填写 姓名： 文本框以提供该功能 一个有意义的名称。如果您已经在 SOLIDWORKS，则 DriveWorks 将自动填写名称 文本框。

• 单击 Add。

大多数项目 的 SOLIDWORKS 特征管理器中可以具有其 状态（抑制/取消抑制/删除）由 DriveWorks 控制。选择 来自 SOLIDWORKS 特征管理器的特征，如果 该功能显示在 Dimensions 和 功能选项卡 它可以被控制。

取消捕获特征

要取消捕获单个特征：

• 右键单击尺寸和特征中的特征 部分。

• 单击 Remove （删除）。

要取消捕获多个特征：

• Ctrl 或 Shift 在 dimensions and features 部分中选择要删除的特征。

• 右键单击其中一个功能。

• 单击 Remove （删除）。

如果你 删除要素并保存组，则作无法撤消。 此外，如果您已经为已删除的 功能，那么它们将丢失。在删除功能之前，您可以 希望复制您的群组和项目。

重新附加已在 SOLIDWORKS 中重命名的特征

如果您在 SOLIDWORKS 中重命名特征，则该特征将出现 在 Dimensions and Features 部分中显示为红色。

要重新连接该功能：

• 在尺寸和特征中选择缺失的特征 部分。

• 单击已重命名的要素。

• 单击 Update （更新）。

重命名 DriveWorks 中的功能

要在 DriveWorks 中重命名功能：

• 在维度和特征中选择要重命名的特征 部分。

• 更改 Name （名称） 文本框中的名称。

• 单击 Update （更新）。

高级功能

某些功能还具有高级功能 可捕获的参数。这提供了更大的 对捕获特征的控制。

可捕获的特征类型

下表列出了可以 控制。
