装配-捕获装配体结构

介绍

捕获的装配体结构部分使您能够选择 属于捕获装配体的子装配体和零件， 也应该被捕获。

如果你有 大型装配体结构，您可以使用搜索框进行筛选 树。

您可以 双击树中的零件或装配体以将其打开 SOLIDWORKS 的 SOLIDWORKS。

任何 压缩或轻化零部件将显示为深灰色。 由于它们未加载到内存中，因此 DriveWorks Solo 无法 访问有关他们或他们的孩子的任何信息。

捕获模型

要捕获模型，只需在 装配体树。

取消捕获模型

要删除现有模型：

• 从 DriveWorks Capture Assistant 中选择 Captured Assembly Structure

• 右键单击要取消捕获的组件

• 选择 Uncapture Children

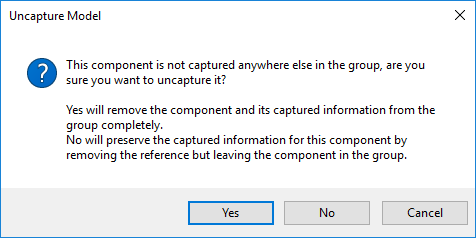

将显示以下警告消息：

从消息中选择以下选项：

• Cancel - 取消捕获

• Yes — 取消捕获组件并从组中删除所有捕获的信息

• 否 - 取消捕获组件，但保留组中所有捕获的信息

保留所有捕获的信息允许重新捕获模型并恢复所有捕获的信息。例如，这允许从装配体中删除子装配体，并在现有装配体结构外部重新捕获。

如果你 取消捕获模型，并且该模型或其任何子项都不是 used elsewhere，然后保存您的项目 -作 无法撤消。此外，如果您已经创建了任何 rules 的 bug 中，则它们将丢失。以前 取消捕获模型，您可能希望复制 项目。
