零件-图纸

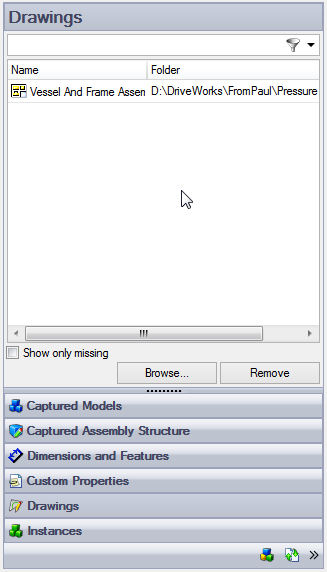

图纸

drawings 区域提供了指定哪些图纸的功能 应在每次父零件/装配体 生成。在捕获图形之前，必须先添加图形 到使用此截面的零件/装配体。

如果你有很多图纸，可以使用搜索框筛选列表 图纸。

您可以 双击绘图将其打开并开始处理其 图纸、视图、图层等。

仅显示缺失

此选项将显示缺少的捕获参数。

缺失的参数是指已捕获但已在 SOLIDWORKS 中删除或重命名的参数。

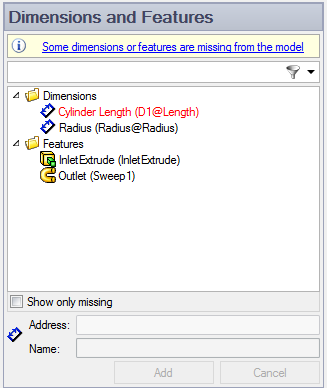

仅显示缺失 - 未选中

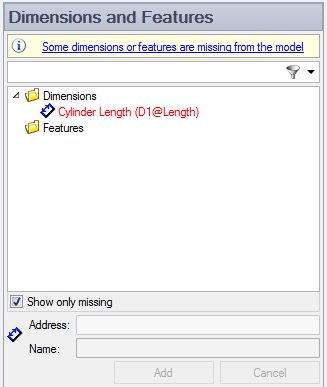

仅显示缺失项 - 已选中

上面使用的图像显示了缺失的尺寸，图纸的原理是相同的。

添加绘图

要将图纸添加到零件或装配体中，请单击 Browse...按钮并浏览要添加的绘图。

当工程图具有对多个零件的参考时，将工程图捕获到包含所有零件的装配体中。这将允许更新所有引用。

删除绘图

要从零件或装配体中移除工程图：

1. 在列表中选择图形。

2. 点击 Remove 按钮

3. 按 ｄｅｌｅｔｅ 键

如果删除未在其他位置使用的图形，然后保存组，则无法撤消该作。此外，如果您已经为已删除的绘图创建了任何规则，则这些规则将丢失。在删除绘图之前，您可能希望创建组的副本。
